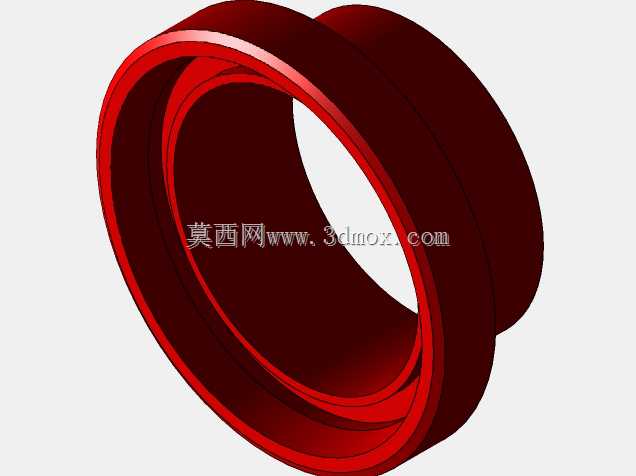

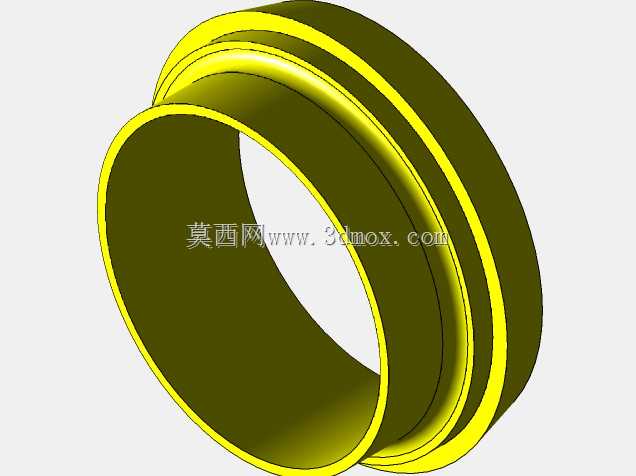

DN65拉科尔长型管道连接构件

　　在工业管路系统的现场布置与三维选型工作中，公称通径DN65规格的长型拉科尔连接件属于中口径管路对接环节里十分常见的一类结构件，这类构件的核心作用是在两段公称通径一致的管道之间完成可靠的轴向对接，同时兼顾安装对位的容错空间、后期拆检的便利性以及管路运行过程中的密封可靠性。从实际工程应用场景来看，这类长型连接构件大量出现在市政给排水泵站的工艺管线、化工车间的介质输送支管、暖通空调系统的冷冻水与冷却水管路、通用机械设备的流体配套回路当中，尤其适合那些管线排布空间相对充裕、需要在对接位置预留一定拆装操作距离的工位。

　　从结构功能的角度拆解，长型拉科尔构件本质上属于带补偿余量的管道对接组件，和普通的固定式法兰接头相比，它的轴向长度做了针对性的加长设计，这种设计思路首先解决的是现场管线预制过程中常见的累计误差问题：车间预制管段在运输、现场吊装组对的时候，两段待对接管道的端面间距很难完全和理论设计值保持一致，短款接头的调节范围有限，一旦间距偏差超出补偿量，就需要现场重新切管、补焊或者额外增加调整管段，既拖慢施工进度，也会在现场作业过程中引入额外的焊接应力。长型结构的拉科尔在本体上预留了足够的轴向滑移与锁紧行程，组对时可以先将两端的连接部位松开，把构件整体拉长或者压缩到适配现场实际管距的长度，待两端管口同轴度调整到位之后再逐步锁紧两侧的紧固结构，不需要额外动火修配管道，就能完成误差吸收。

　　建模过程中针对这类构件的外形尺寸与安装边界需要重点把控几个核心维度：首先是通径对应的内孔尺寸，DN65规格对应的管道公称内径在65mm级别，构件内部的流道直径要和对接管道的内径保持平滑过渡，不能出现局部缩径或者台阶突变，否则会在介质流经这个位置的时候产生额外的湍流阻力，长期运行还容易在缩径位置堆积介质中的杂质，对于输送含有微小固体颗粒的流体工况，流道的平顺性直接影响整个管路的运行压降与维护周期。其次是两端的连接接口尺寸，这类构件两端通常采用和配套管道法兰一致的螺栓孔分布圆、螺栓孔径与密封面形式，建模时要严格匹配对应压力等级的法兰标准，螺栓孔的周向位置公差、密封面的凸起高度、水线纹路的排布都要和标准法兰保持一致，避免现场安装时出现螺栓穿不上、密封面压合不紧密导致渗漏的问题。

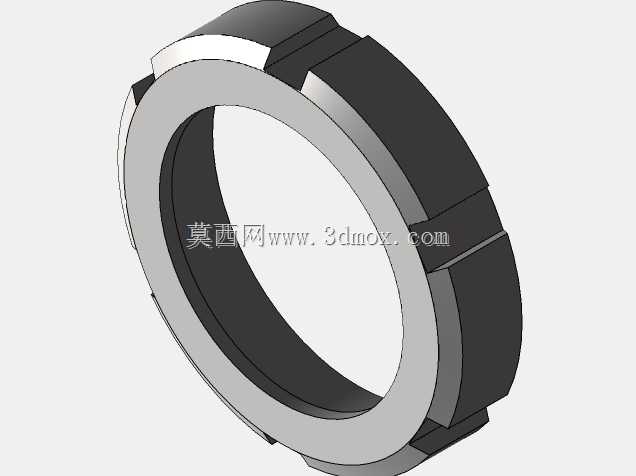

　　轴向长度是长型拉科尔区别于普通接头的关键边界参数，建模时不仅要做出构件完全收拢状态下的最小长度，还要明确拉出到最大补偿量时的极限长度，在整机或者管路系统的三维布局阶段，这两个尺寸直接决定了管段之间需要预留的安装空间：如果布局时只按收拢长度预留位置，现场需要拉长构件补偿误差的时候就会和周边的桥架、支架、其他管线发生干涉；反过来如果预留空间过大，又会造成管路布置不够紧凑，浪费车间或者泵站的有效空间。除此之外还要在三维模型里还原锁紧部位的外部轮廓，包括两侧的锁紧螺母、压紧法兰、螺栓外露的长度，这些外凸结构在安装操作时需要预留扳手的活动空间，很多新手建模时只画出构件本体的圆柱轮廓，漏掉螺栓和锁紧件的外接圆尺寸，后期做管路碰撞检查的时候就会发现接头位置和旁边的管线支架距离过近，现场工人根本没有空间伸扳手拧紧螺栓。

　　从设计思路的层面看，这类长型连接构件在结构上做加长处理，除了补偿安装误差之外，还有一个很实际的用途：在管路需要定期拆检的位置，比如阀门前后、流量计两端、水泵进出口的拆卸段，长型拉科尔可以在松开锁紧结构之后让出足够的轴向间隙，不用挪动两侧的重型管道或者设备，就能把中间的阀门、流量计直接从间隙里拆出来检修或者更换。如果采用普通的固定法兰连接，拆检中间设备的时候必须强行撬动管道来让出间隙，很容易造成管道支架变形、设备接口承受额外的弯矩，而长型拉科尔本身的伸缩行程就可以提供这个拆装间隙，让维护作业变得十分方便。

　　建模时还要考虑构件的材质与结构强度对应的壁厚变化，DN65口径的管路在不同压力等级下，构件本体的壁厚、连接法兰的厚度、锁紧螺纹的牙型高度都有对应的设计规范，三维模型里的壁厚不能随意简化，做管路应力分析的时候，这个位置的构件刚性会影响整个管系的柔性分布，长型接头的刚性比同长度的实心管道要低，在进行管道热膨胀补偿计算的时候，要把这个位置的刚度特性纳入考量，避免工况运行时管道热胀冷缩产生的推力全部作用在水泵或者阀门的接口上，造成设备接口受力超标。密封结构的细节也需要在模型里有所体现，构件两端和管道配合的位置、伸缩滑移的部位都设置有对应的密封件槽位，槽位的宽度、深度、倒角尺寸都要和选配的密封圈规格匹配，保证在锁紧之后密封件受到均匀的压缩量，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现压力介质渗漏。

　　在做整机设备的管路配套设计时，把这个DN65长型拉科尔的三维模型调入装配体之后，可以直接在虚拟环境里模拟它的伸缩调节范围，核对两端管道的对接位置是否在它的补偿行程之内，同时检查接头在最大、最小长度两个极限状态下，和周边所有零部件的安全间隙是否满足安装与操作要求，提前在设计阶段排除现场安装可能遇到的干涉问题，减少现场施工的返工量。
