十五米级桁架式复合结构滑翔验证机

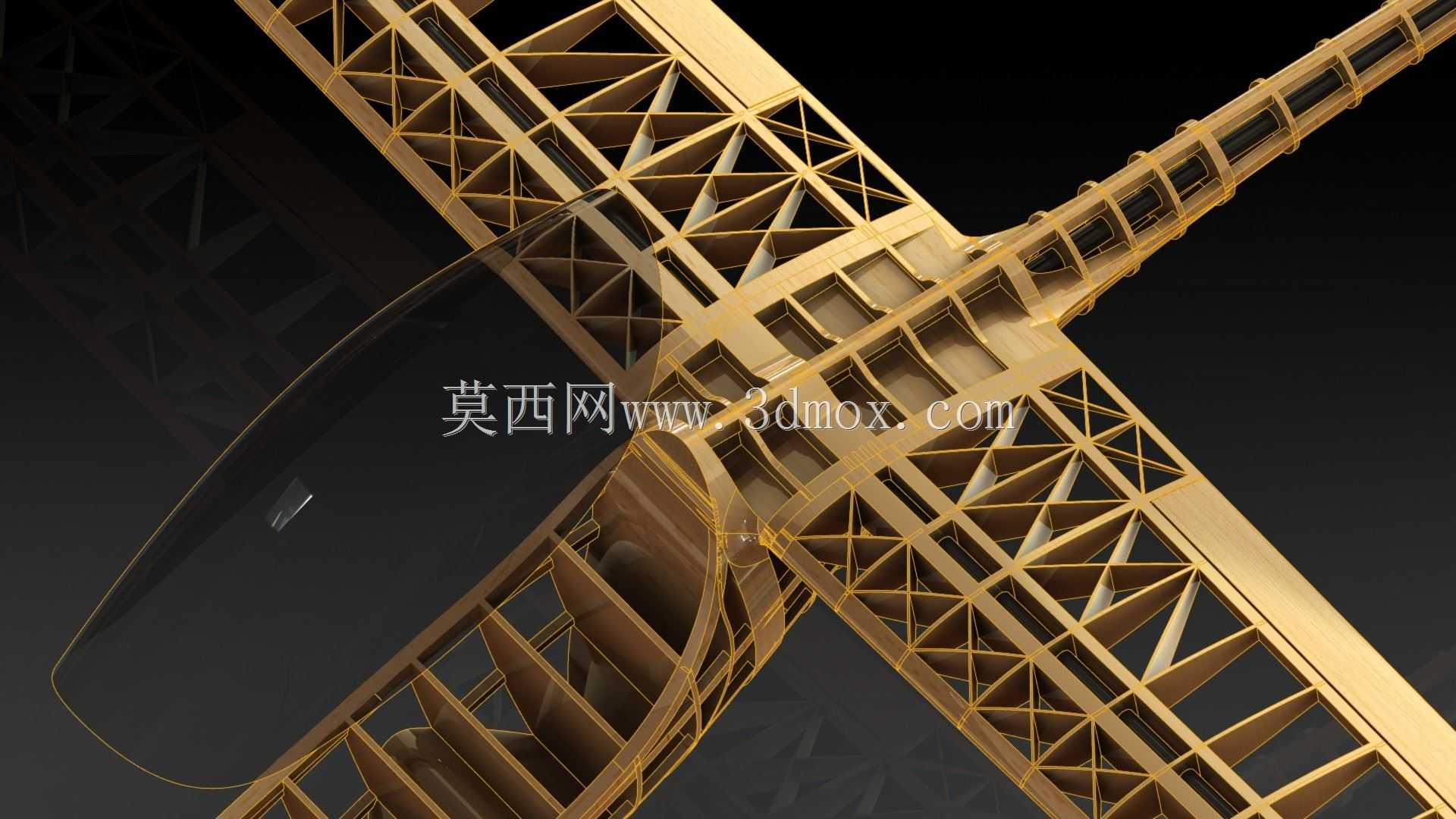

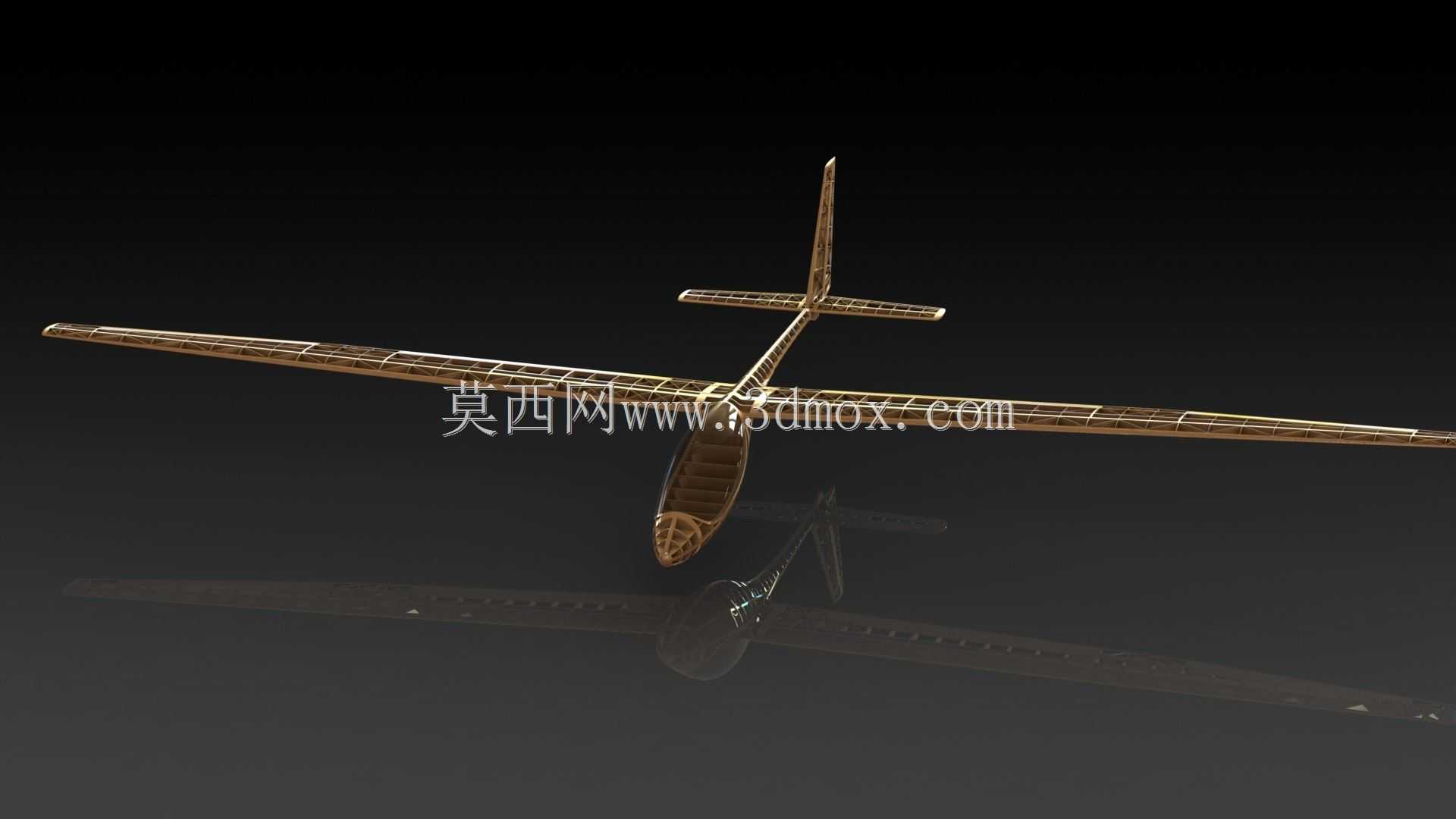

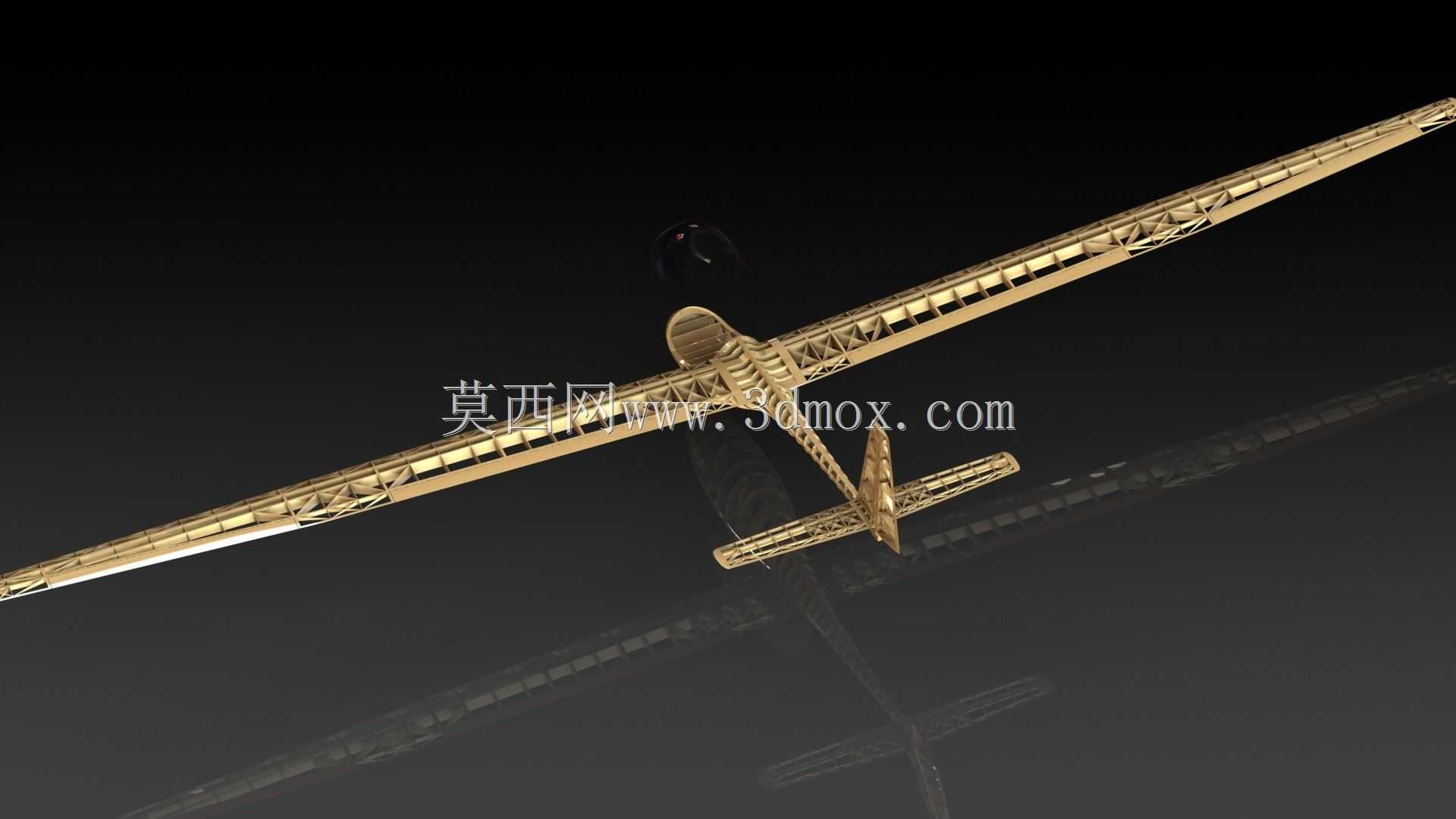

　　这套结构方案面向大翼展低速滑翔验证平台，核心采用外露空间桁架承力骨架，将传统蒙皮承力的封闭机翼思路转换为离散杆件传力，在15米量级翼展下控制结构自重，同时保留足够的扭转刚度与气动外形安装基准。整机构型融合喷气式验证机与长航时滑翔机的布局特征，机翼采用大长宽比平直翼，翼身交汇区域设置十字交叉主承力梁，所有载荷从翼尖通过斜腹杆、弦向横杆逐级汇聚到中央翼盒，再传递至机身纵梁。

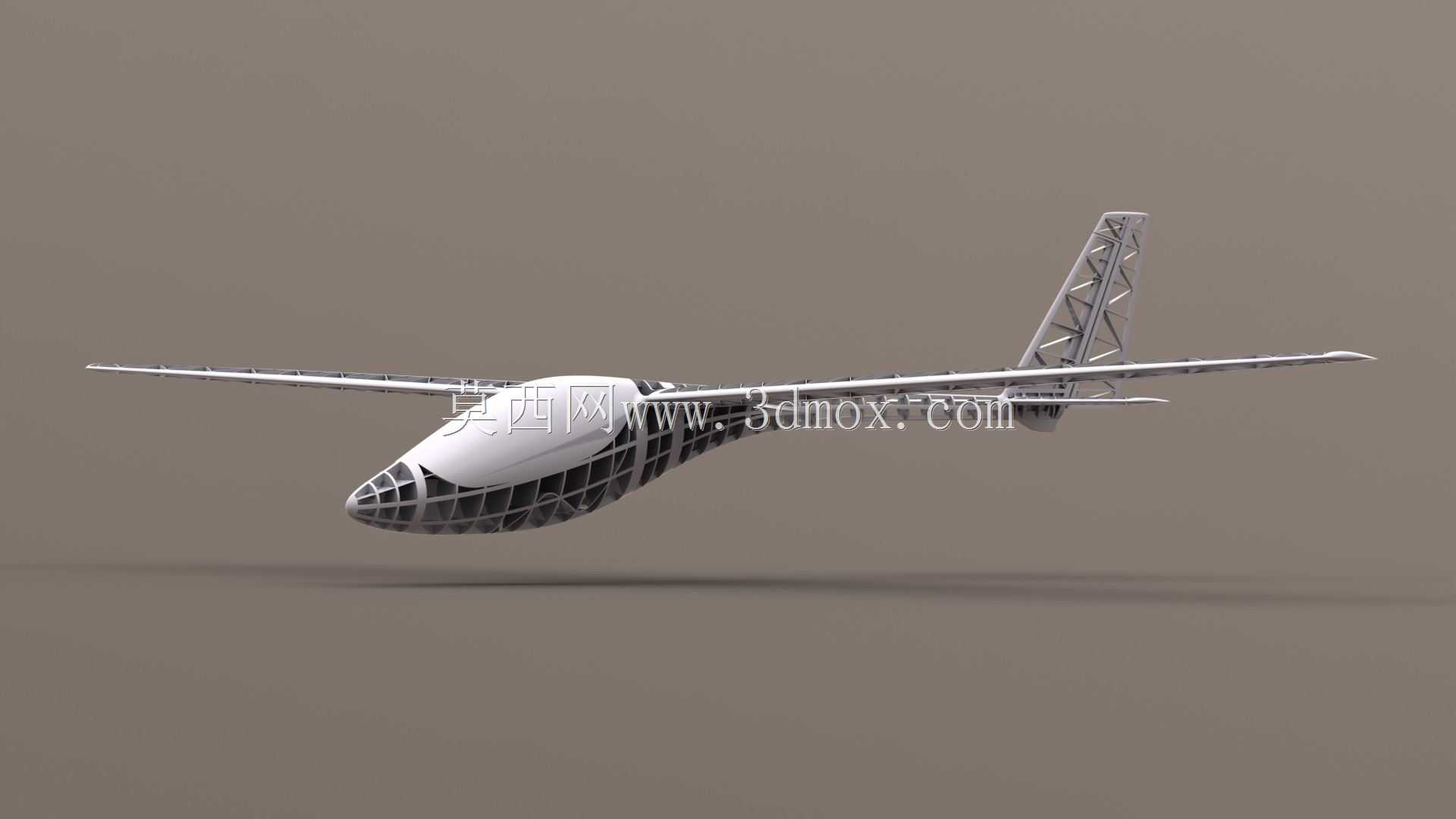

　　从实际使用场景看，该平台可用于低速气动验证、轻型机载设备搭载、高校航空结构教学以及大尺度滑翔机自制项目参考。外露桁架并非直接暴露在气流中，设计时需在骨架外侧铺设薄层木质或复合材料蒙皮，图中层流剖面的轮廓线即蒙皮安装边界；骨架只负责弯矩、剪力和扭矩传递，蒙皮负责维持翼型、降低压差阻力，二者通过定位卡块与胶接面连接。

　　材料选择上，主承力杆件可按载荷等级分区：翼梁根部、中央翼盒等高应力区采用钛合金或铬钼钢型材，中段翼肋采用硬铝拉制杆，翼尖低载荷区使用碳纤维管或精选轻质木材；木材节点需做防潮处理，金属与复材交接面设置隔离垫，避免电化学腐蚀。节点连接采用三聚氰胺树脂与环氧树脂复合胶接，关键交变载荷节点补充小型金属夹具，避免单纯胶接在长期振动下出现剥离。制造夹具需先按翼型曲面加工胎架，胎架上预留杆件定位槽，先拼装单侧机翼平面桁架，再安装腹杆形成空间结构，固化后脱模校验翼尖挠度。

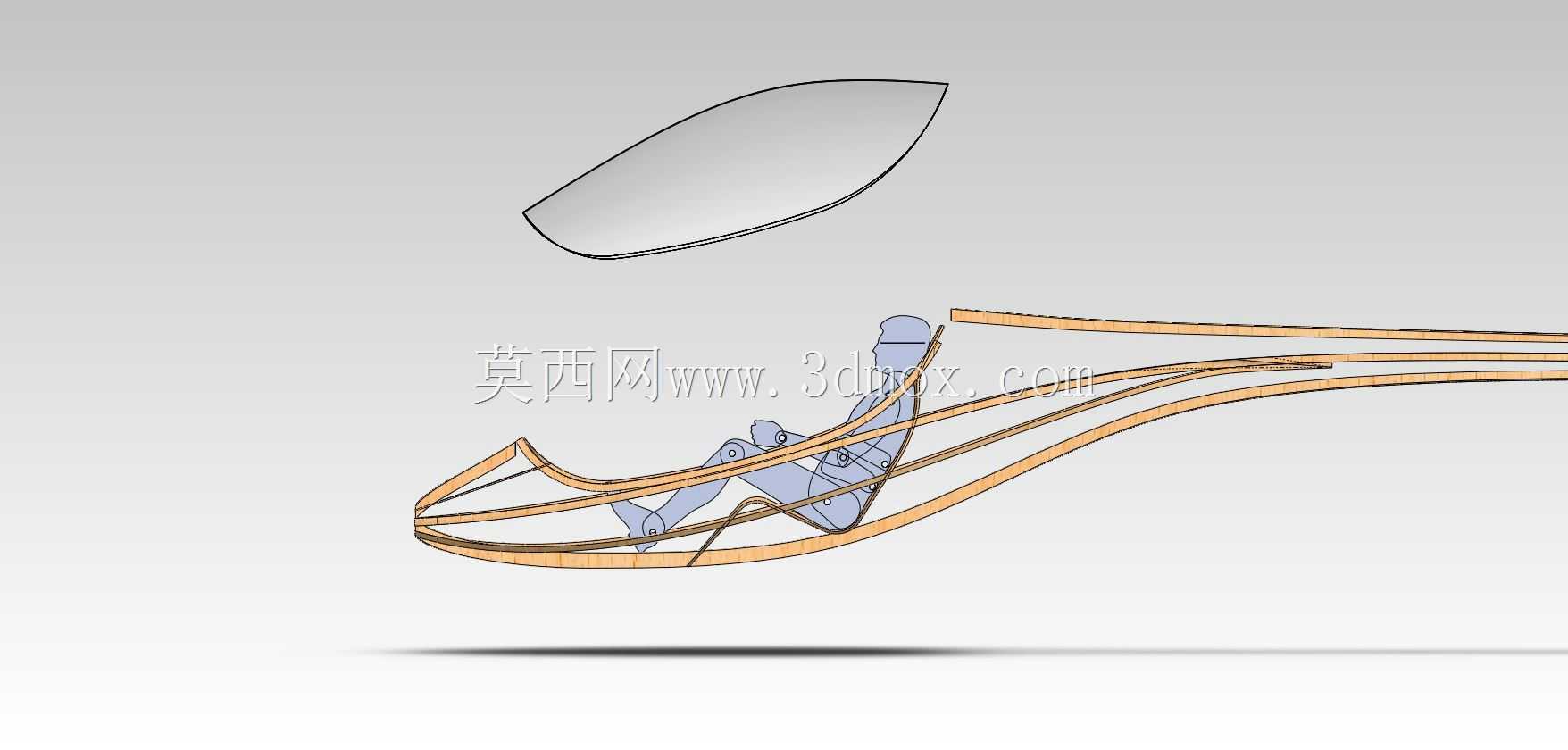

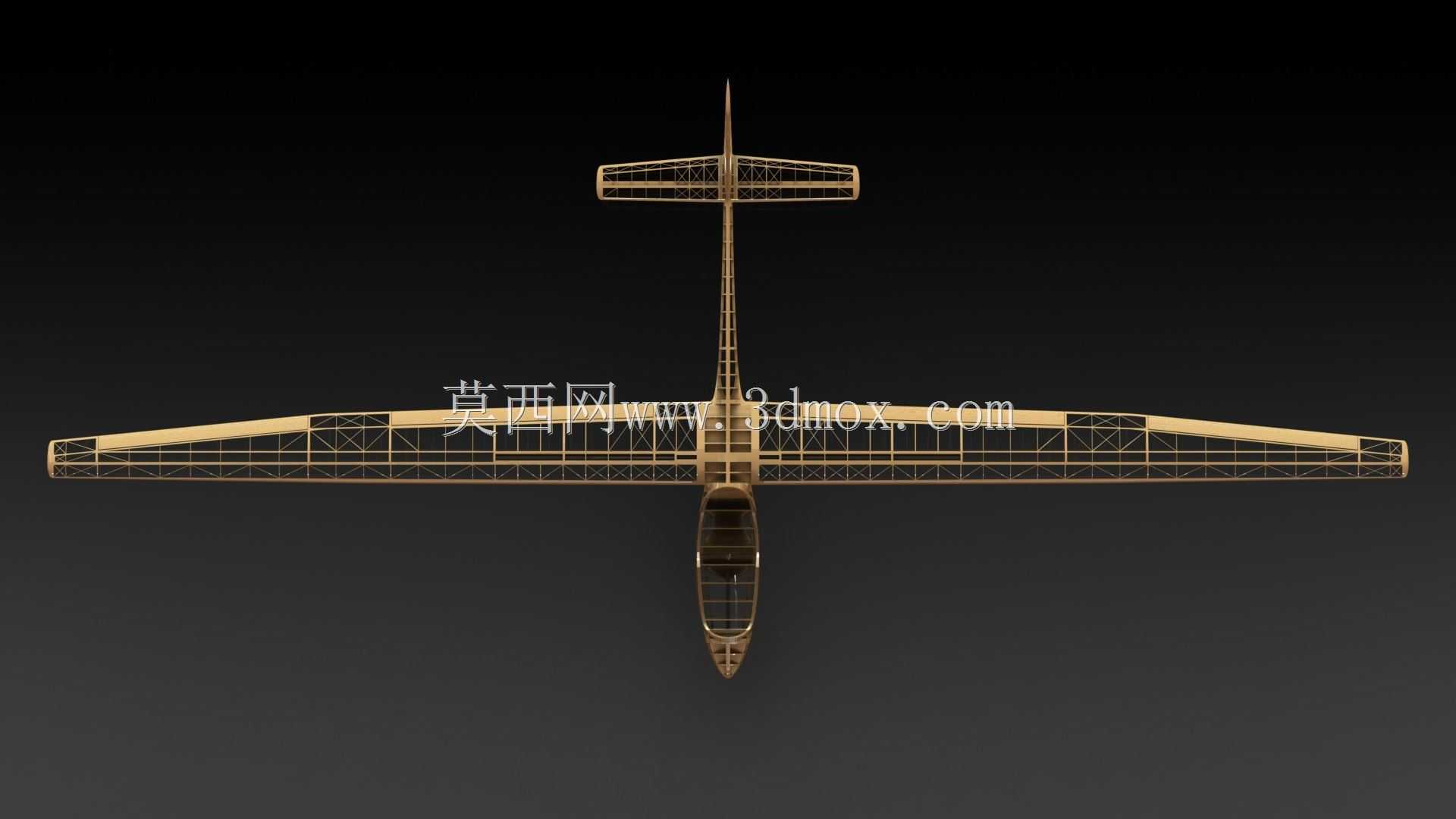

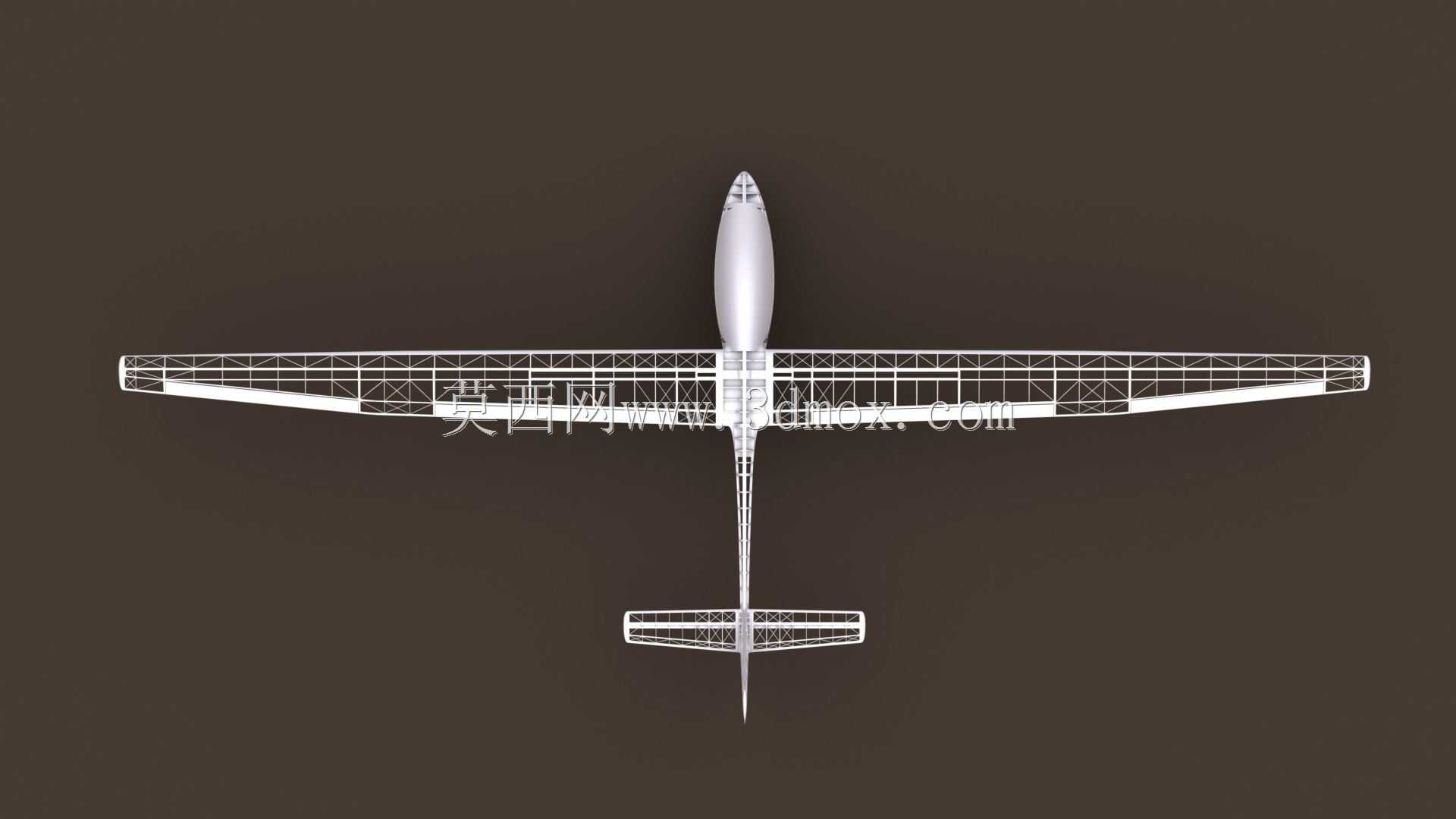

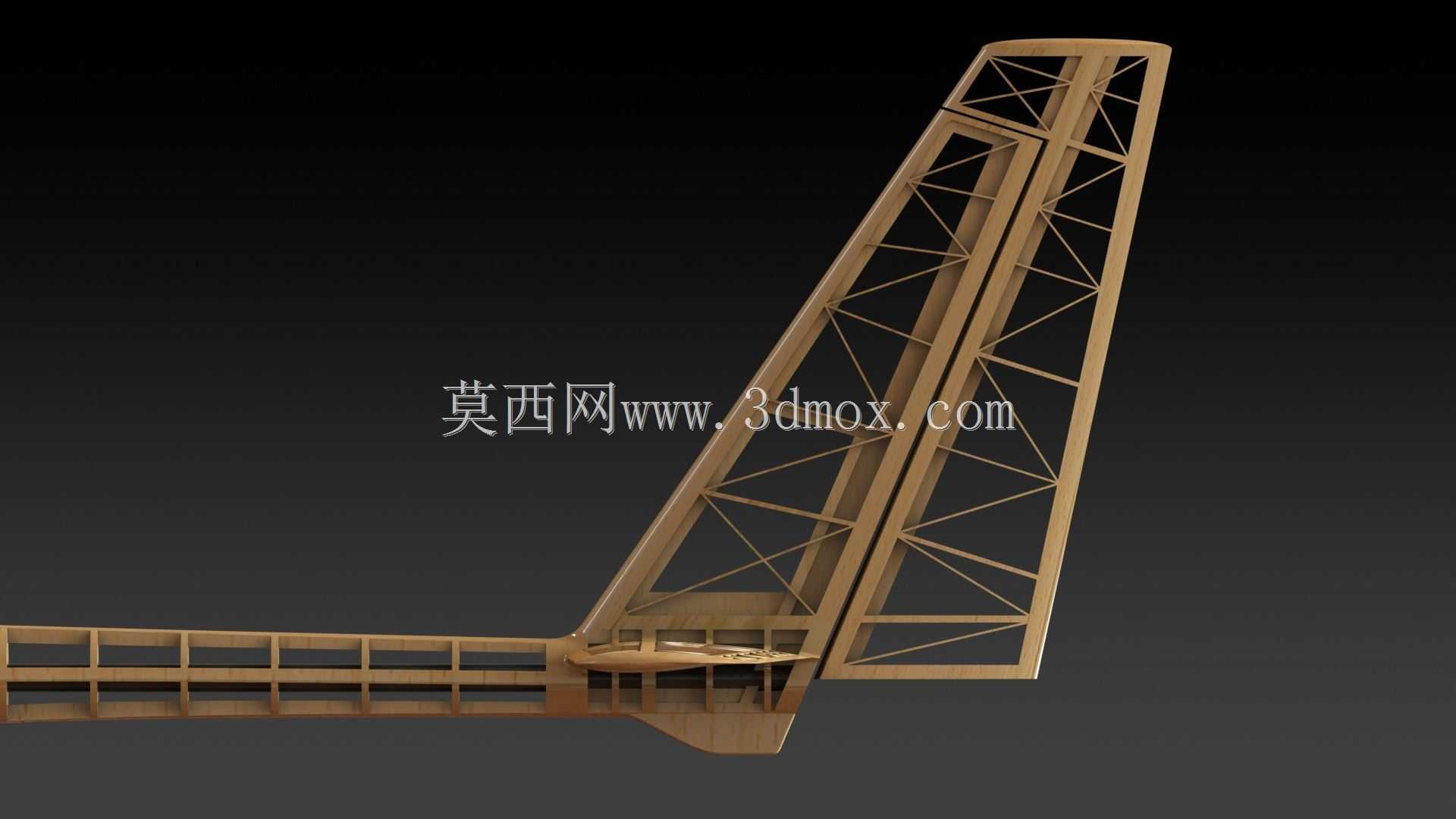

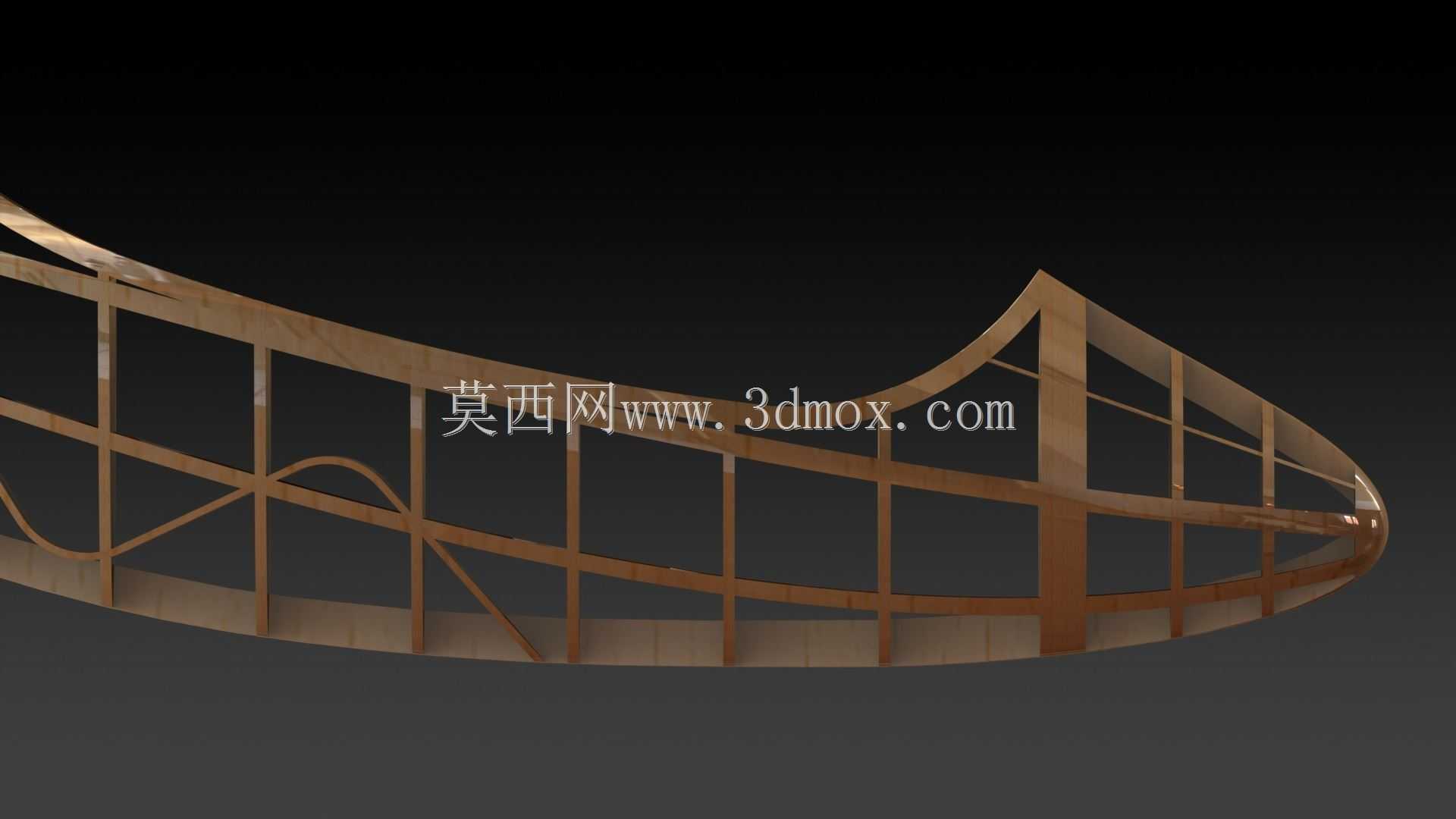

　　外形尺寸方面，15米翼展对应的单侧翼展约7.5米，中央翼盒宽度需结合机身挂载能力确定，机身纵梁从机头延伸至尾翼连接点，垂尾和平尾通过快拆销与机身末端连接，便于运输时拆解。安装边界需重点控制机翼上反角、翼尖扭转角和翼身对接面同轴度：翼梁轴线偏差过大会导致两侧升力不对称，翼尖扭转偏差会直接破坏层流维持效果。起落区域可采用小型机腹滑橇或单轮布局，降低结构重量；若加装动力模块，需在机头预留发动机安装架和油箱舱空间，安装架载荷路径直接接入机身纵梁，避免推力引起局部骨架变形。

　　结构校核时，桁架杆件按二力杆初选截面，再叠加节点偏心带来的附加弯矩，翼梁根部需校核最大正过载下的弯曲稳定性，蒙皮与骨架连接区验算胶接面剪切强度。整机装配完成后需进行左右翼尖称重配平，控制重心在设计弦向范围内，确保滑翔状态下的静稳定度。
