航模用Eppler857翼型木制螺旋桨

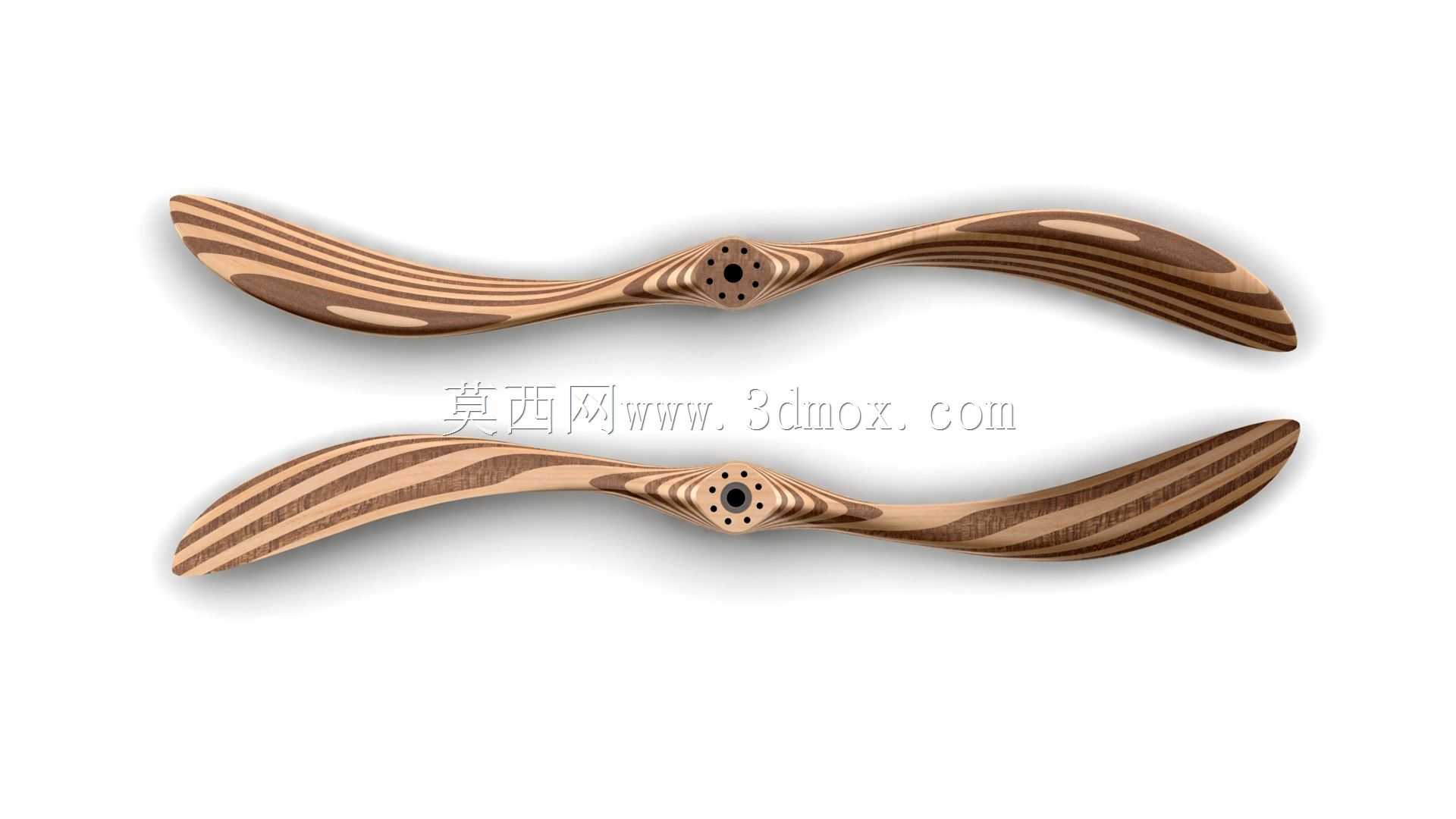

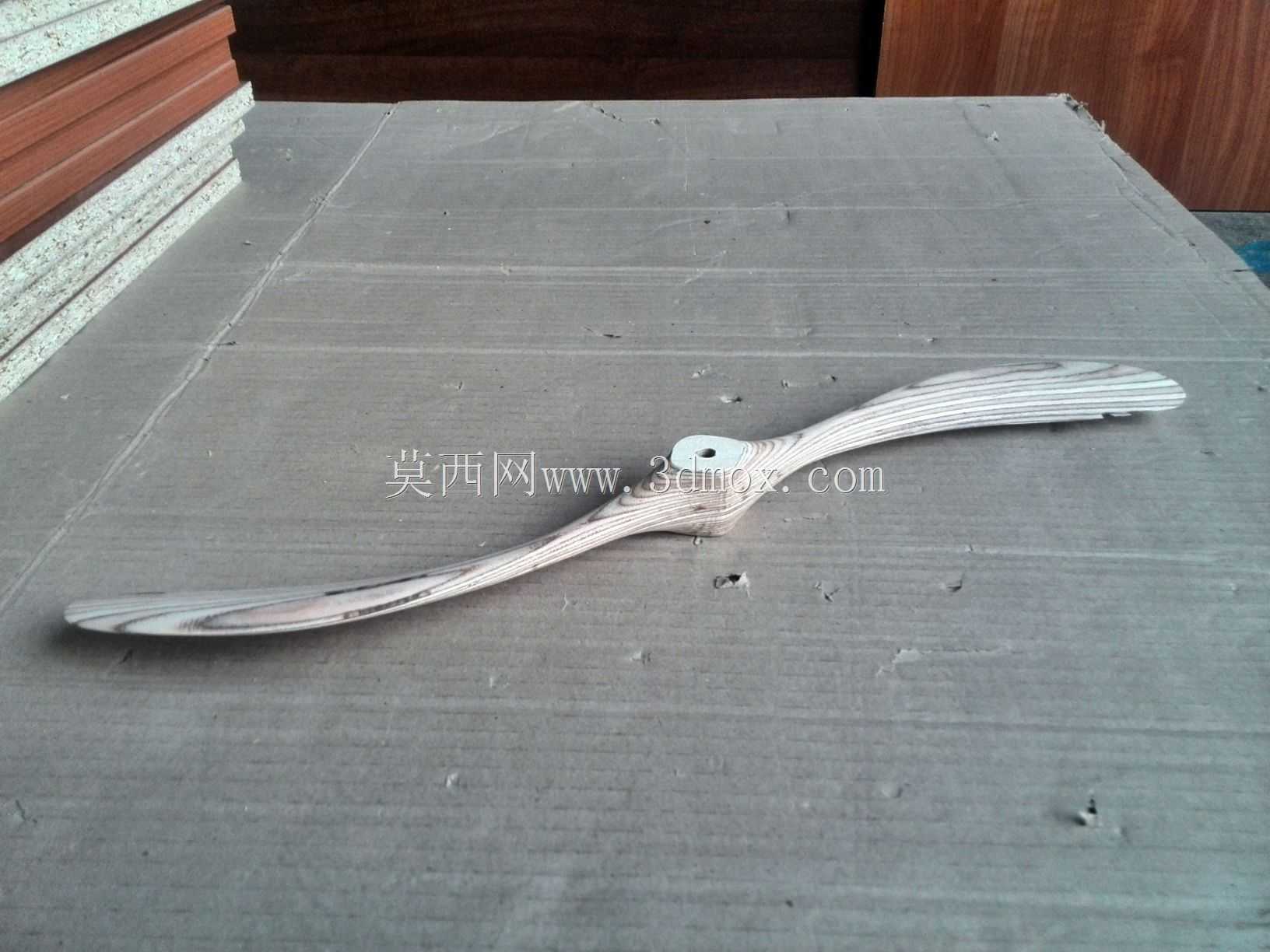

　　这款螺旋桨面向小型固定翼航模与复古风格动力验证场景，桨叶采用层压木料加工思路，表面保留清晰木纹，兼顾轻量化与减振需求。桨叶剖面选用Eppler 857低速翼型，设计目标是在有限转速下提升推进效率，降低小雷诺数飞行时的气流分离风险。

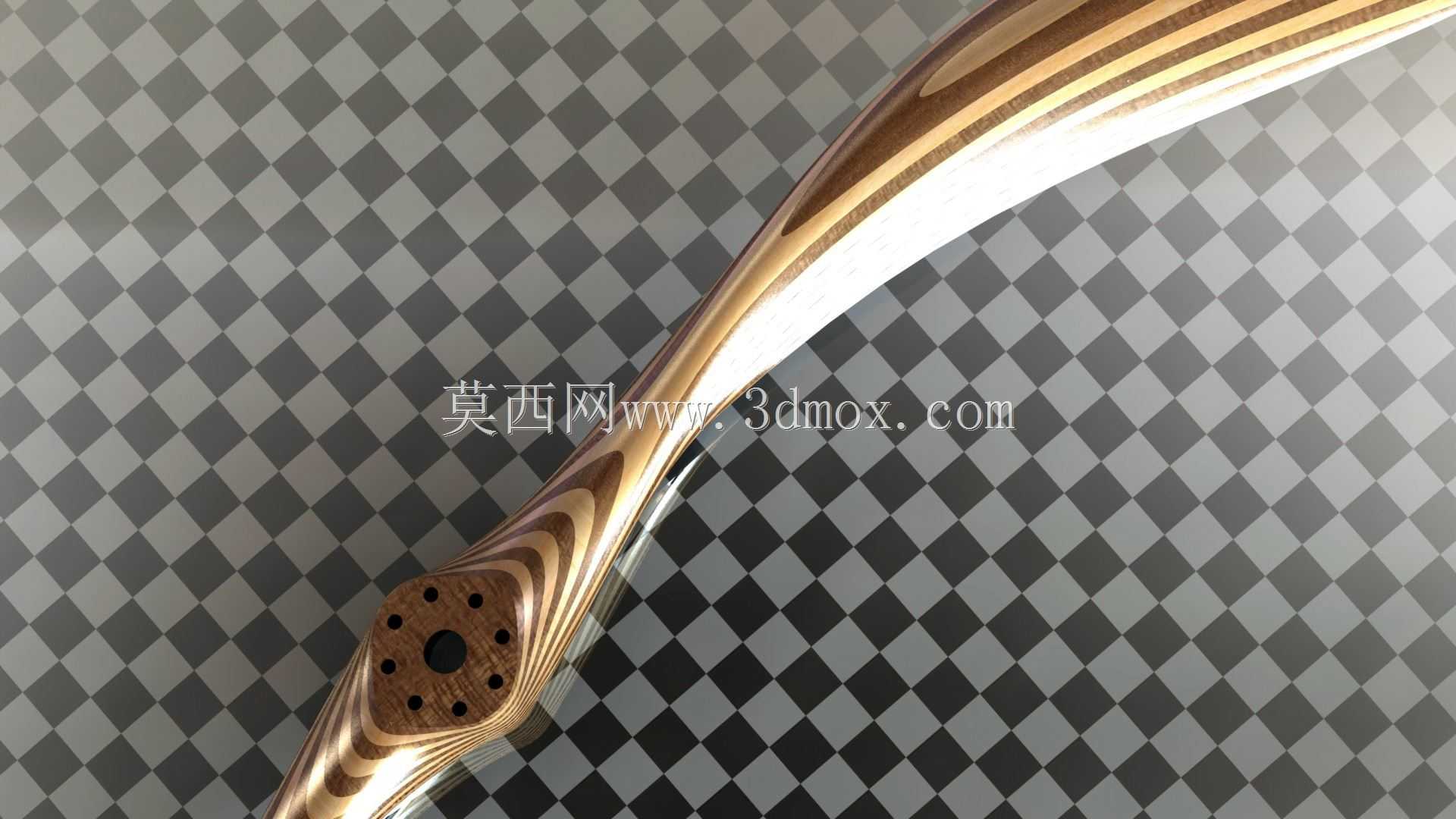

　　从安装边界看，桨根设置多组安装孔与中心定位孔，可适配常见航模电机输出轴和桨夹；孔位分布需要在建模时与电机轴径、垫圈厚度、桨夹压紧面一起校核，避免装配后出现偏心或压紧面积不足。桨叶从根部到尖部存在连续扭转，弦长和厚度沿展向逐步收窄，根部保留较大承力截面，尖部则控制厚度以减小阻力和转动惯量。

　　实际使用中，螺旋桨是把电机扭矩转化为拉力的关键部件。起飞阶段，桨盘需要提供足够静拉力；巡航阶段，则更关注转速、进距和翼型攻角的匹配。Eppler 857翼型在低速工况下具有较好的升阻特性，适合追求平稳拉力和较低功耗的飞机布局。建模时不能只做外观曲面，还要把桨叶扭转角、弦长变化、桨根过渡圆角、安装孔深度和中心孔同轴度表达清楚。

　　外形尺寸以72×42规格为基础，其中72对应桨径，42对应螺距，单位按航模常用英寸体系理解。换算到装配空间时，需要检查桨尖与机身、起落架、整流罩之间的间隙；旋转状态下桨叶还会受离心力和气动载荷产生微量变形，因此木制桨在根部与叶身过渡区不能出现尖锐突变。层压木材料的各向异性也应在结构评估中考虑，木纹方向应尽量沿桨叶展向连续布置，以提高抗弯能力。

　　设计过程中，桨叶平面形状不能孤立确定。若电机KV值较高、电池电压固定，桨径过大会导致电流上升；若螺距偏大，低速起飞拉力会减弱，而高速飞行时效率可能提高。该模型把复古外观与低速高效翼型结合，适合用于像真机、轻型滑翔动力改型以及课堂气动演示。曲面建模阶段，可先建立翼型站位曲线，再通过放样生成叶身，随后按桨根安装面修剪实体；孔位特征建议在最后阶段加入，便于调整孔距和孔径。

　　对于结构设计人员，这类零件的重点不在复杂机构，而在气动外形、旋转平衡和安装接口三者的统一。桨叶前后缘需要保持顺滑，表面台阶会破坏气流；两片桨叶的质量和形面应尽量对称，否则高速旋转时会引起振动，进而影响电机轴承、机身结构和摄像载荷。木制方案相比注塑桨，更容易修形和打磨，也更符合复古飞机的视觉风格，但在防潮、耐撞击和动平衡方面需要更严格的工艺控制。

　　在三维数模中，桨根端面、中心孔、周向小孔和叶身圆角都应保留可编辑特征，方便后续按不同电机桨夹改型。装配验证时，可将电机轴、桨垫、锁紧螺母和整流罩一并放入组件，检查螺旋桨旋转包络是否与机身干涉。若用于飞行性能估算，还应结合桨盘面积、翼型扭转分布和预计转速，判断静拉力、巡航效率及电机负载是否落在合理区间。
