大型固定翼遥控滑翔无人机整机结构

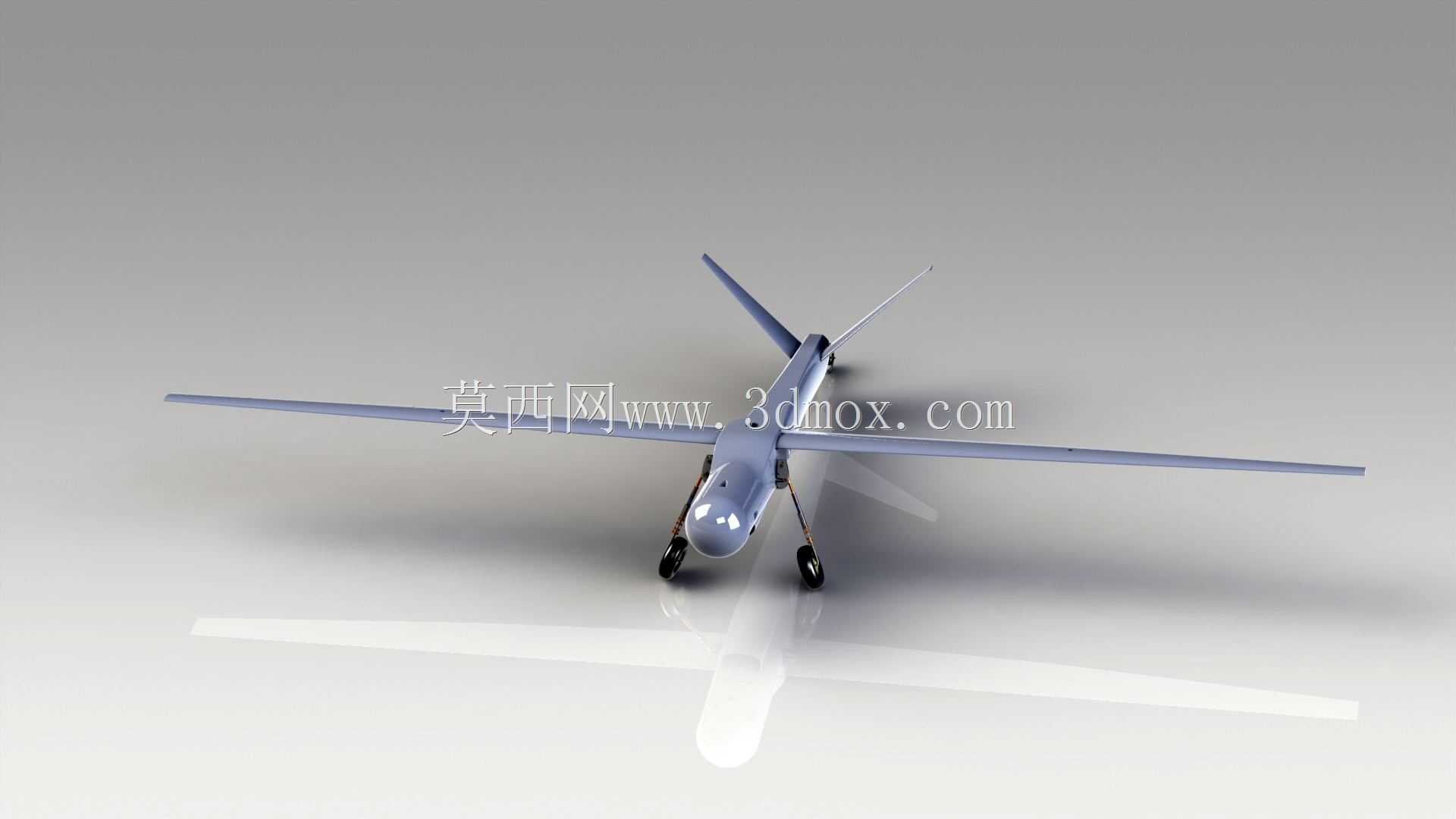

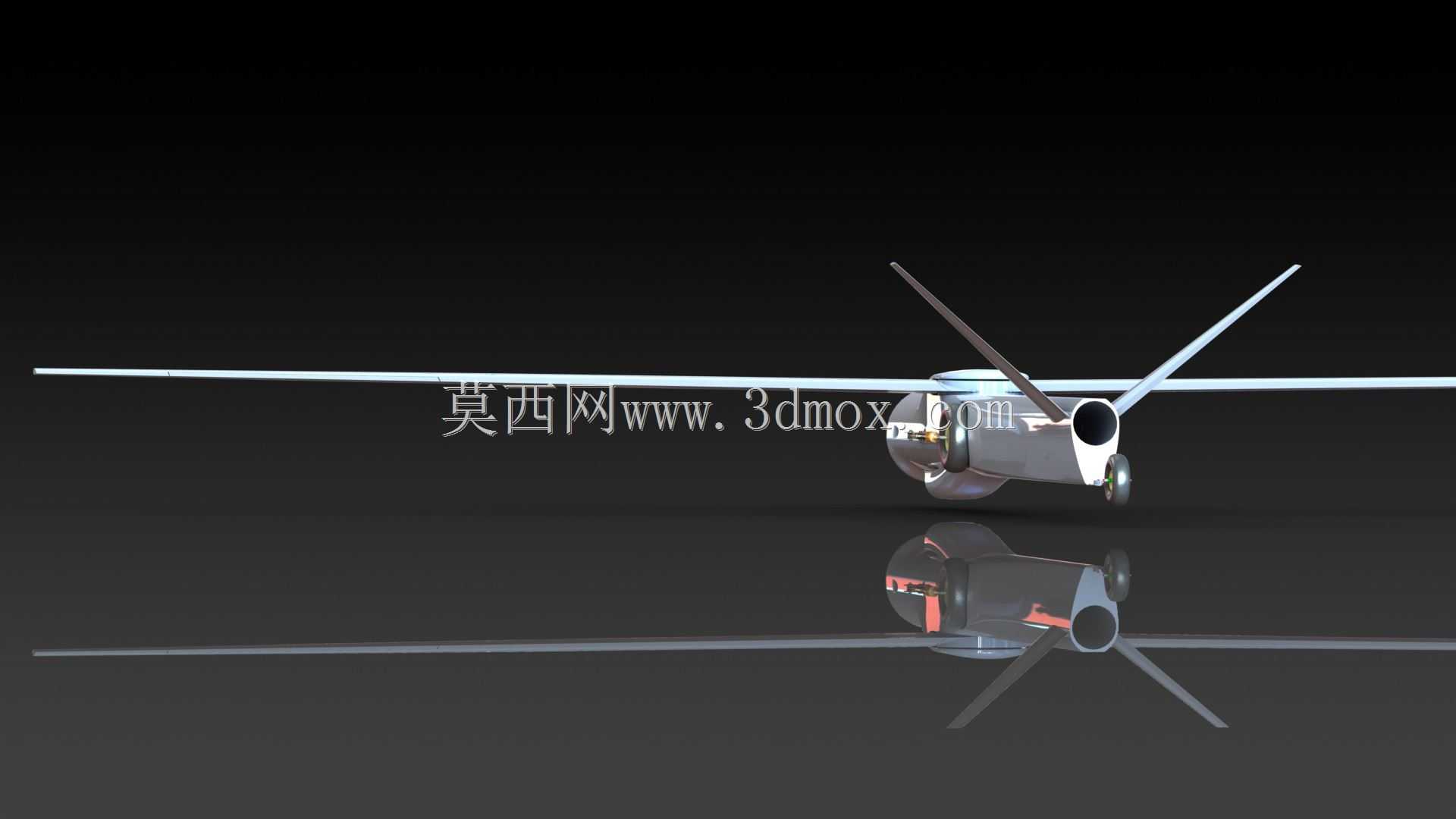

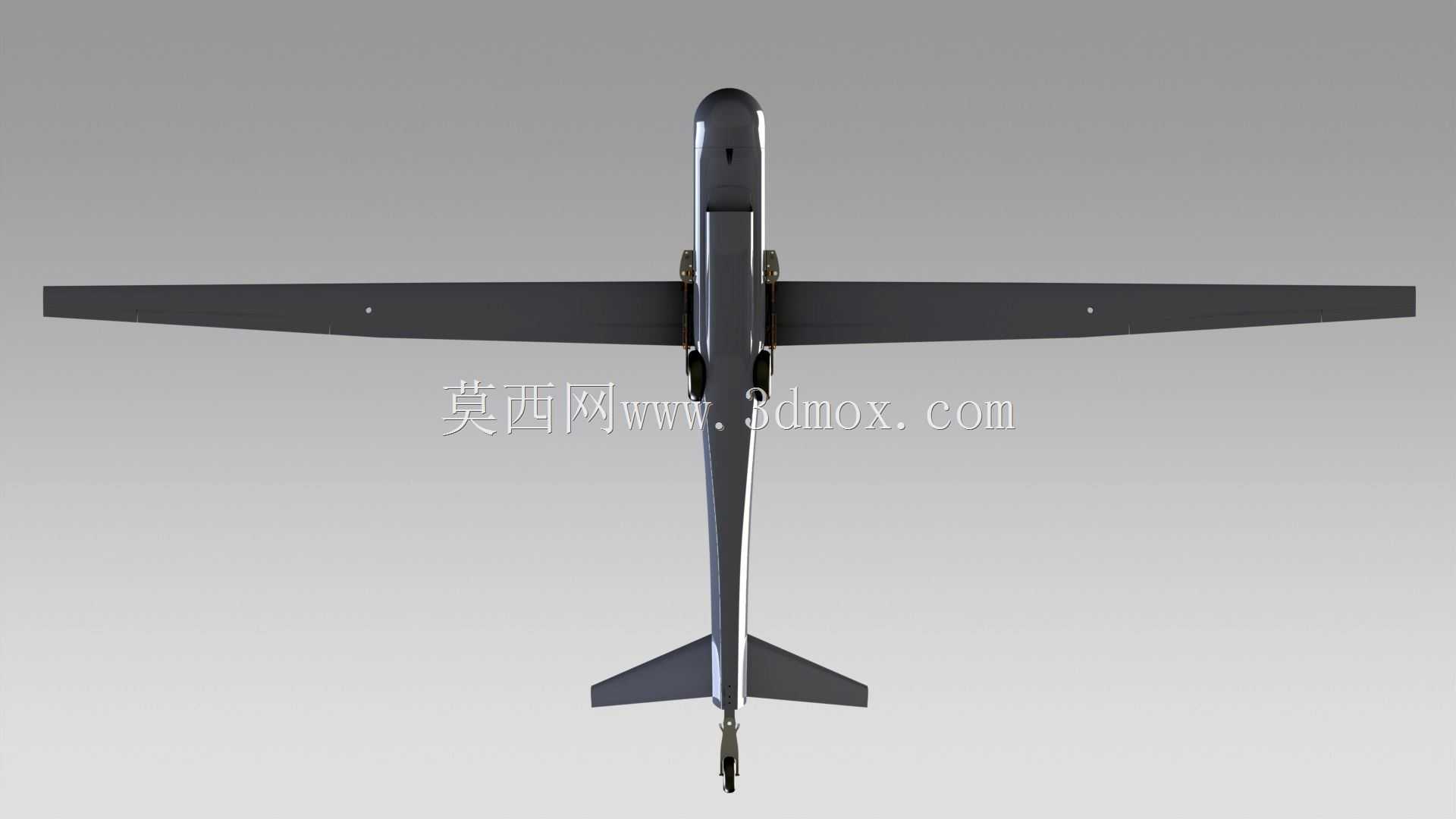

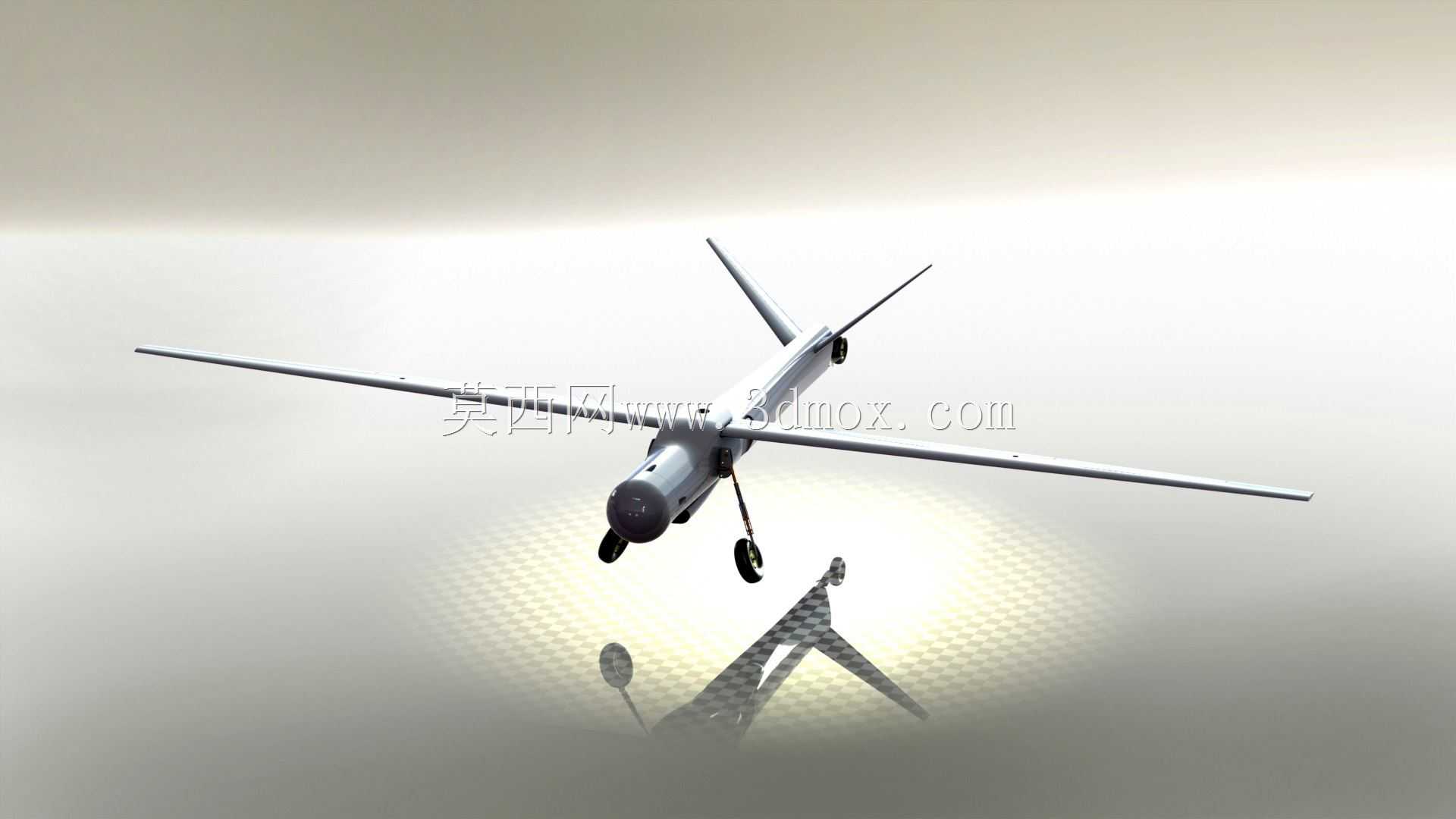

　　这套三维结构围绕大翼展固定翼遥控滑翔平台展开，整机外轮廓按翼展2700毫米、机身长度1370毫米的尺度组织，适合用于航模验证、低速气动布局讨论、复合材料样件试制以及教学场景中的飞行机构拆解。模型没有停留在外观曲面层面，而是把机身、机翼、尾翼、起落架、轮组和支撑构件放在同一装配关系中处理，能够直观看到各部件在起飞、滑跑、着陆和滑翔状态下的空间边界。

　　从使用场景看，这类机型主要面向低速长航时飞行任务。细长机身配合大展弦比机翼，可在较小动力或无动力滑翔条件下维持较低下沉率；机翼承担主要升力，机身用于容纳飞控、电池、接收机、舵机和牵引或推进装置，尾翼则提供俯仰与方向稳定。对于结构设计人员而言，建模时不能只追求流线外形，还要考虑机翼根部弯矩传递、机身舱段开口、尾撑刚度、起落架冲击载荷以及地面滑跑时的重心位置。

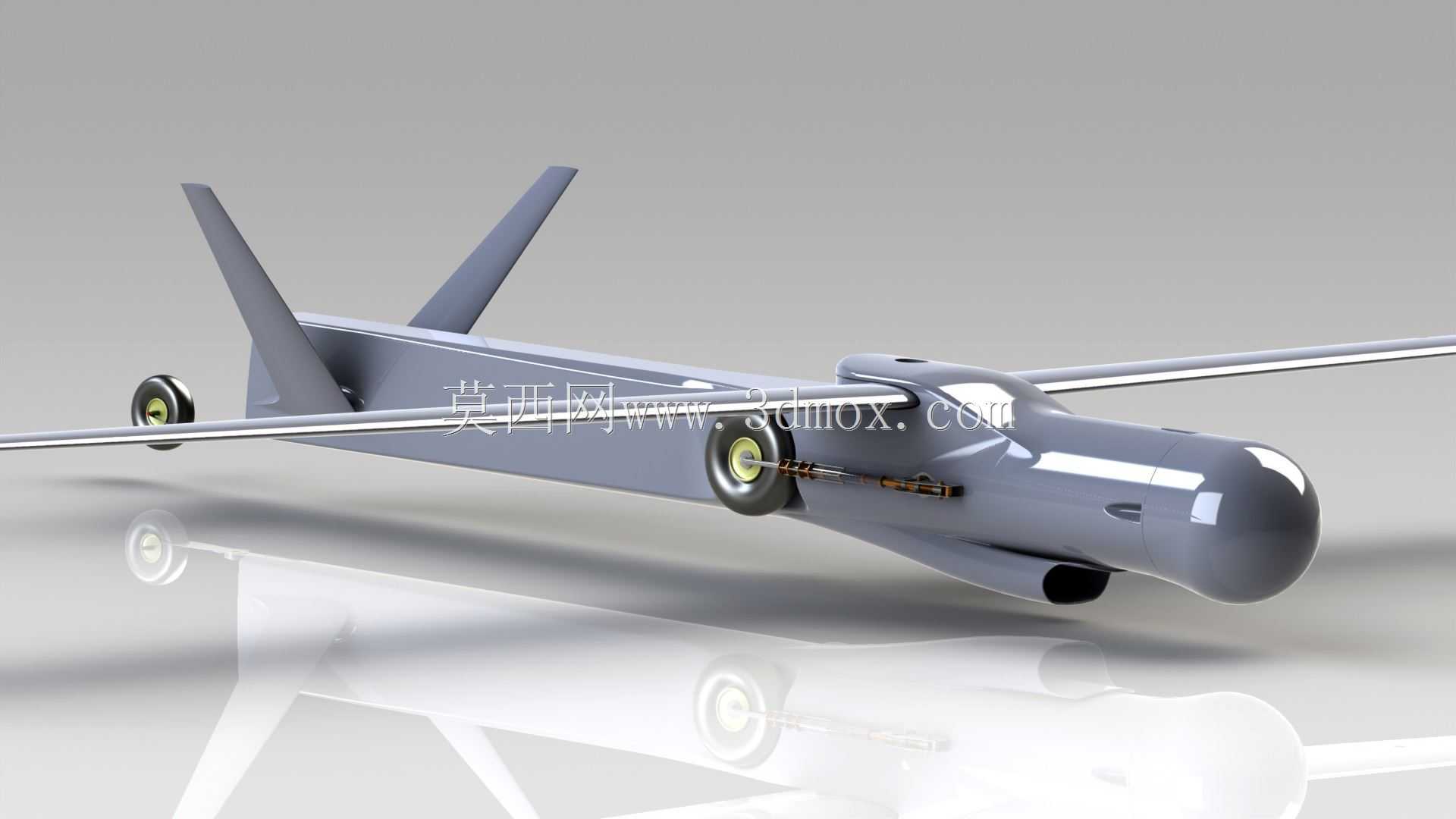

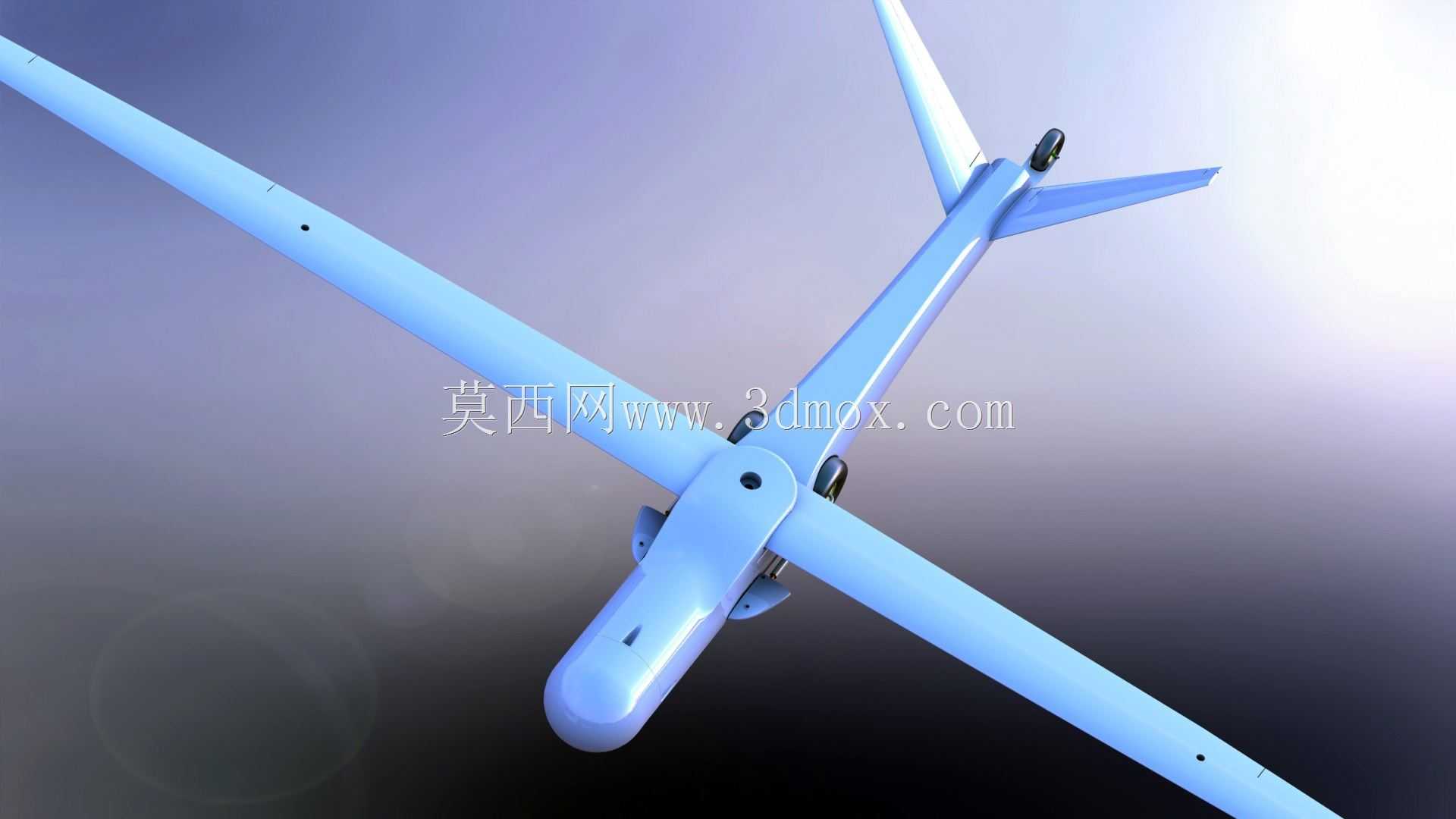

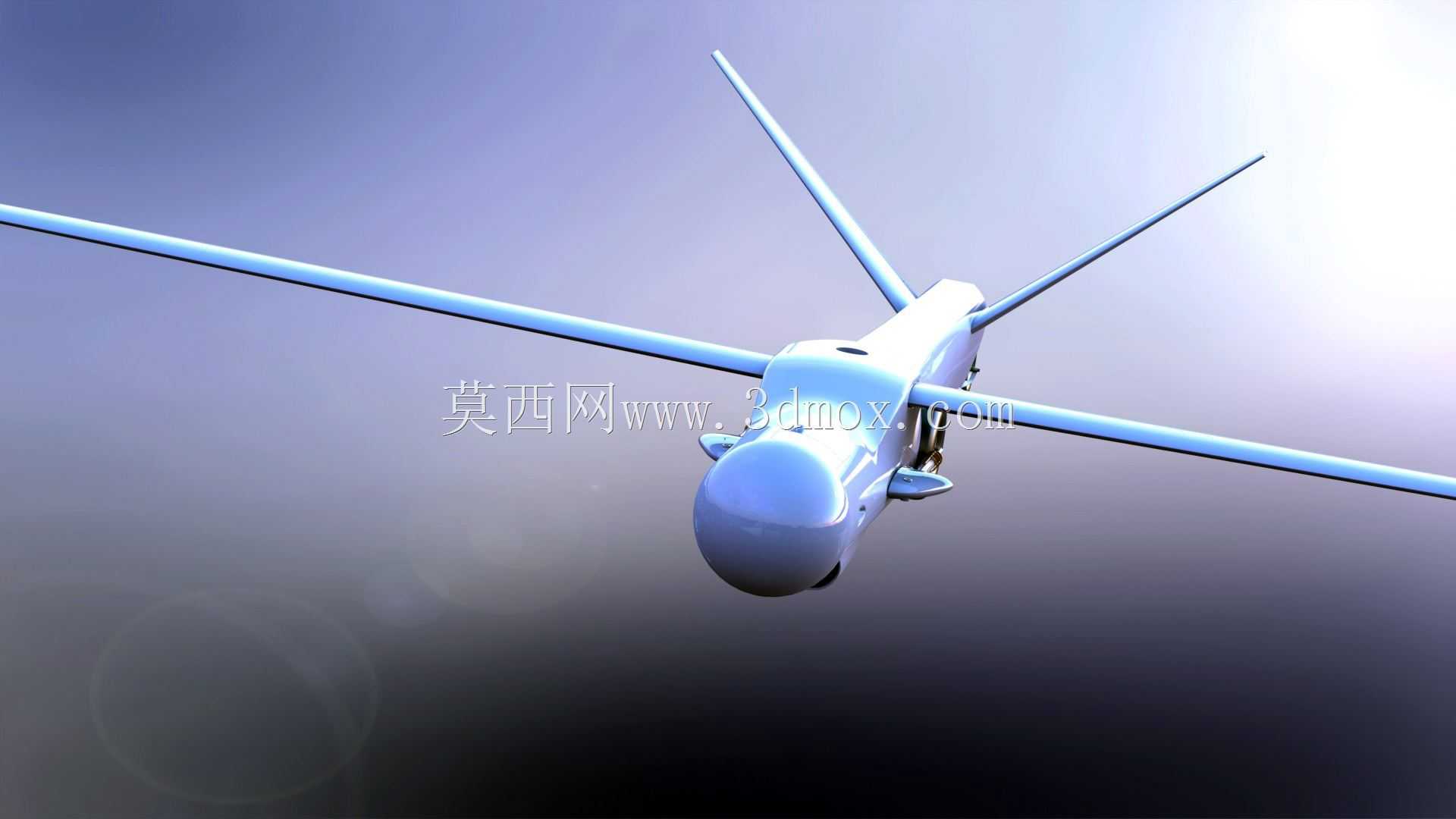

　　外形处理上，机头采用圆润收束的整流形态，可减少前部阻力并为设备舱留出连续空间；机身中段截面过渡平缓，便于布置机翼连接区和主起落架安装点；尾部通过垂直尾翼和水平尾翼形成稳定尾力臂。机翼区域在模型中以轻量化翼面逻辑表达，翼尖位置对应wingtip标签所提示的端部结构，适合进一步细化翼尖整流、翼肋排布或蒙皮拼接。若进入工程细化阶段，可在翼盒内增加主梁、辅梁、翼肋、蒙皮和舵面铰链，使外观模型转化为可加工的装配体。

　　材料思路在标签中已有明显指向：wood与composit并列，说明该类滑翔机常采用木质骨架加复合材料蒙皮的混合方案。木质构件加工门槛低、修形方便，适合翼肋、隔框、垫板和局部夹持结构；复合材料蒙皮比强度高、表面连续性好，可用于机翼外表面、机身整流段和尾翼承力面。实际制作时，需要在木质骨架与复合材料层之间预留胶接面，避免只按视觉厚度建模而忽略铺层、脱模和装配公差。

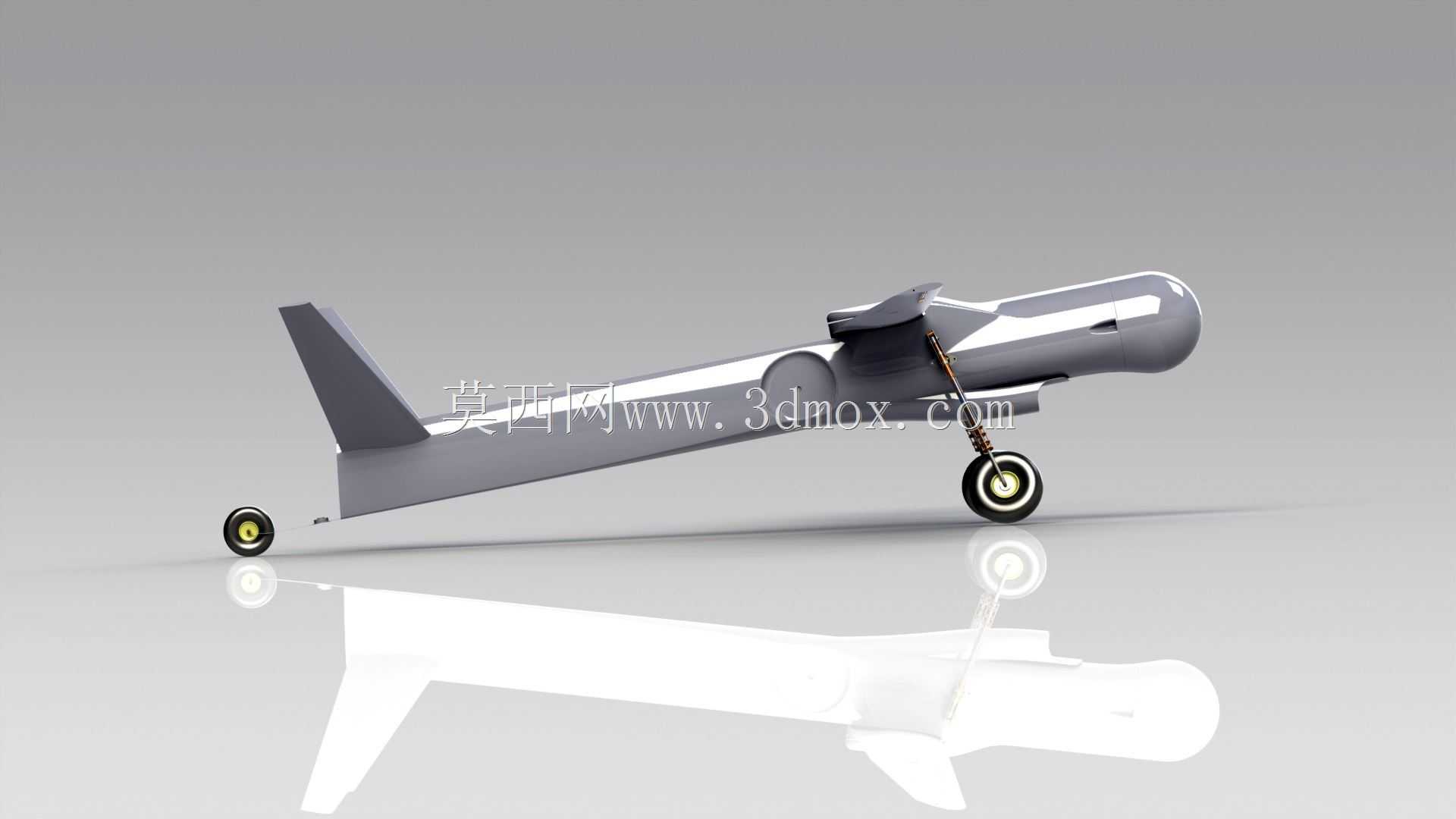

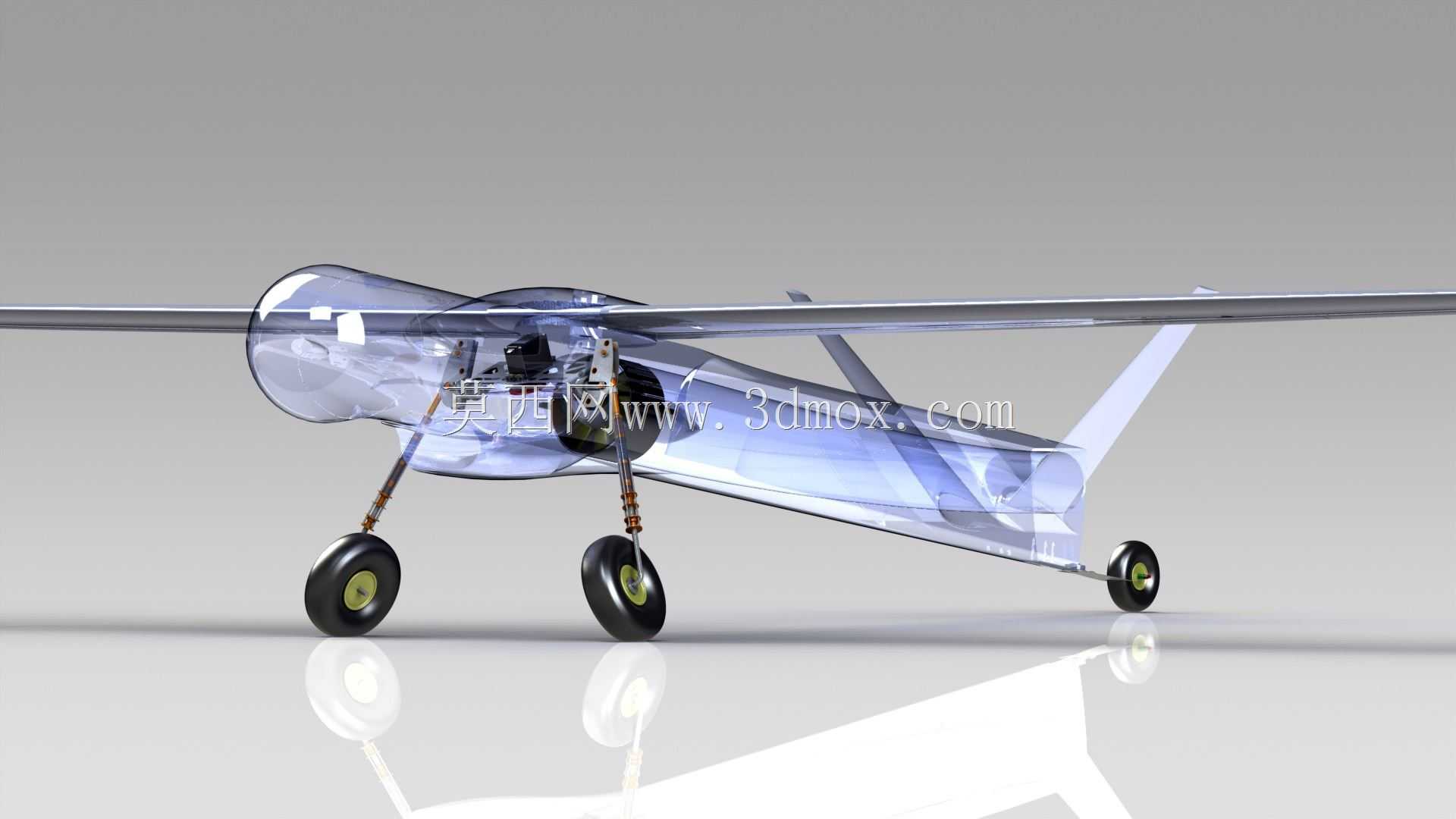

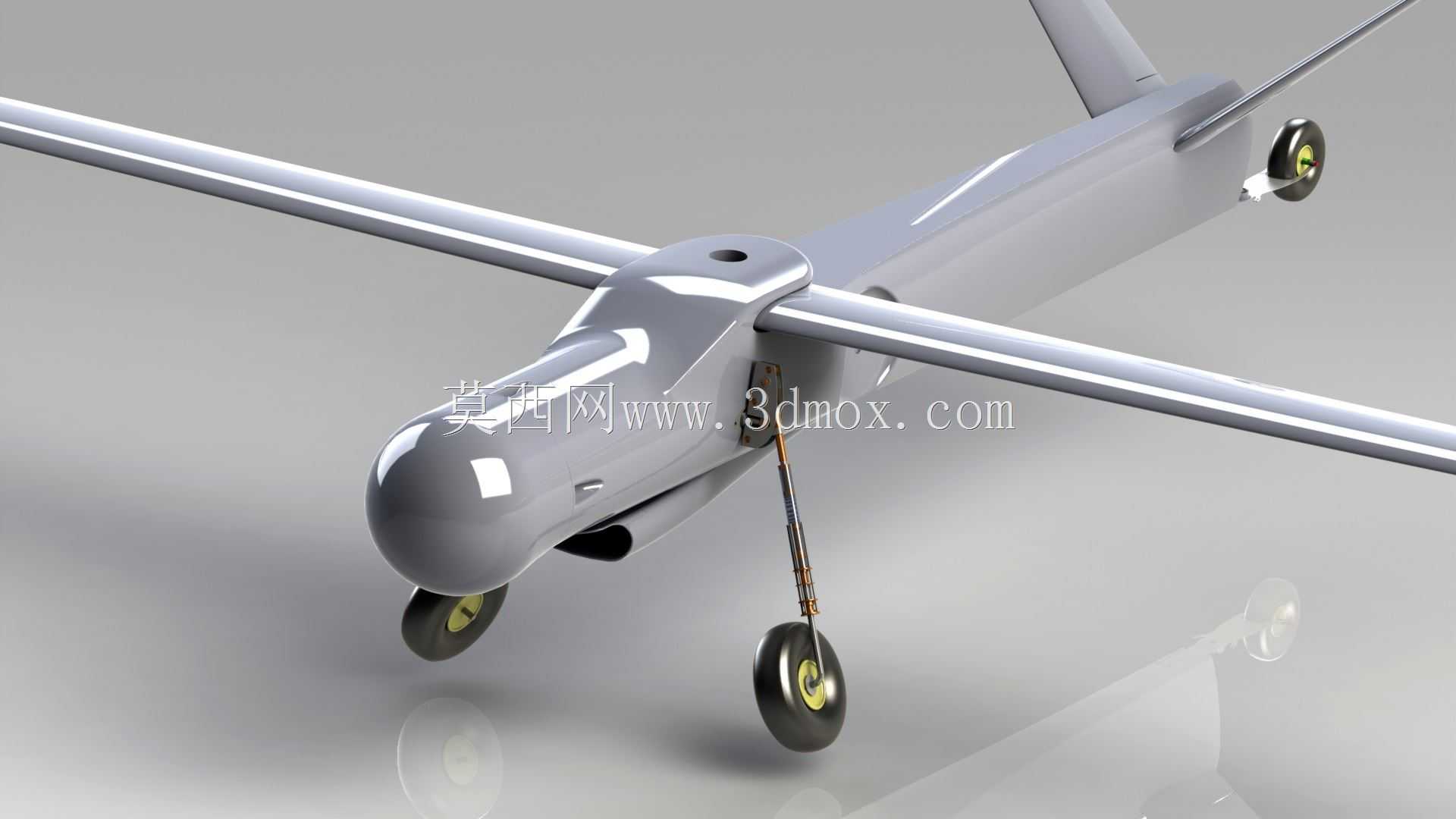

　　起落架是该模型中较有工程价值的部分。前三点式布局包含前部小轮和中部主轮，主起落架通过斜撑杆与机身下部连接，能够在着陆时把垂直冲击转化为杆件拉压和机身局部弯矩。轮组采用小直径轮毂配橡胶轮胎的形式，适合草地、硬化跑道等轻型起降场地。设计时应关注轮距、轴距与重心的匹配：主轮应位于重心稍后但不过度靠后的位置，前轮需保留转向或随动空间，缓冲行程不能与机身下表面、舱门或翼身连接区发生干涉。

　　安装边界方面，2700毫米翼展决定了机翼不能按单一不可拆构件理解。实际运输和收纳通常需要将机翼设计为左右分体或中央翼加外翼段形式，对接区可采用碳管、铝管、木质销接或螺栓压紧结构。机身长度1370毫米也要求尾翼、起落架和机翼在总装时具有明确基准：机身轴线作为主要装配基准，机翼安装角、尾翼安装角、起落架前倾角和轮组对称面都应围绕该轴线校核。若用于RC飞行验证，还要在三维环境中检查舵机拉杆、摇臂、机翼固定件和电池舱盖的运动范围。

　　结构细化时，机翼根部是载荷最集中的区域。升力沿翼展分布并在根部形成较大弯矩，连接螺栓或穿管不能只按外观摆放，应结合翼梁高度、隔框厚度和局部补强片布置。机身下部主起落架接头同样需要加强，可在蒙皮内侧增加层板垫板、三角加强块或纤维布局部铺层。尾翼区域虽然受力小于机翼，但对扭转变形敏感，垂直尾翼与水平尾翼的交接处应保持足够粘接面积，并为方向舵、升降舵摇臂留出检修空间。

　　从气动与结构协同角度看，滑翔机不需要厚重的高速机体，但必须控制重量和刚度平衡。过粗的机身会增加废阻，过薄的翼盒又会导致翼面颤振或挠曲；起落架过重会提高翼载荷，过弱则会在硬着陆时失效。模型当前呈现的整机形态可作为概念装配基础，后续可继续拆分出翼肋站位、机身隔框、起落架焊接或粘接件、轮轴、轮胎、舵面和设备舱支架，使设计从展示模型过渡到可制造、可装配、可试飞的工程样机。
