轻型双轮摇臂式飞机起落架结构设计

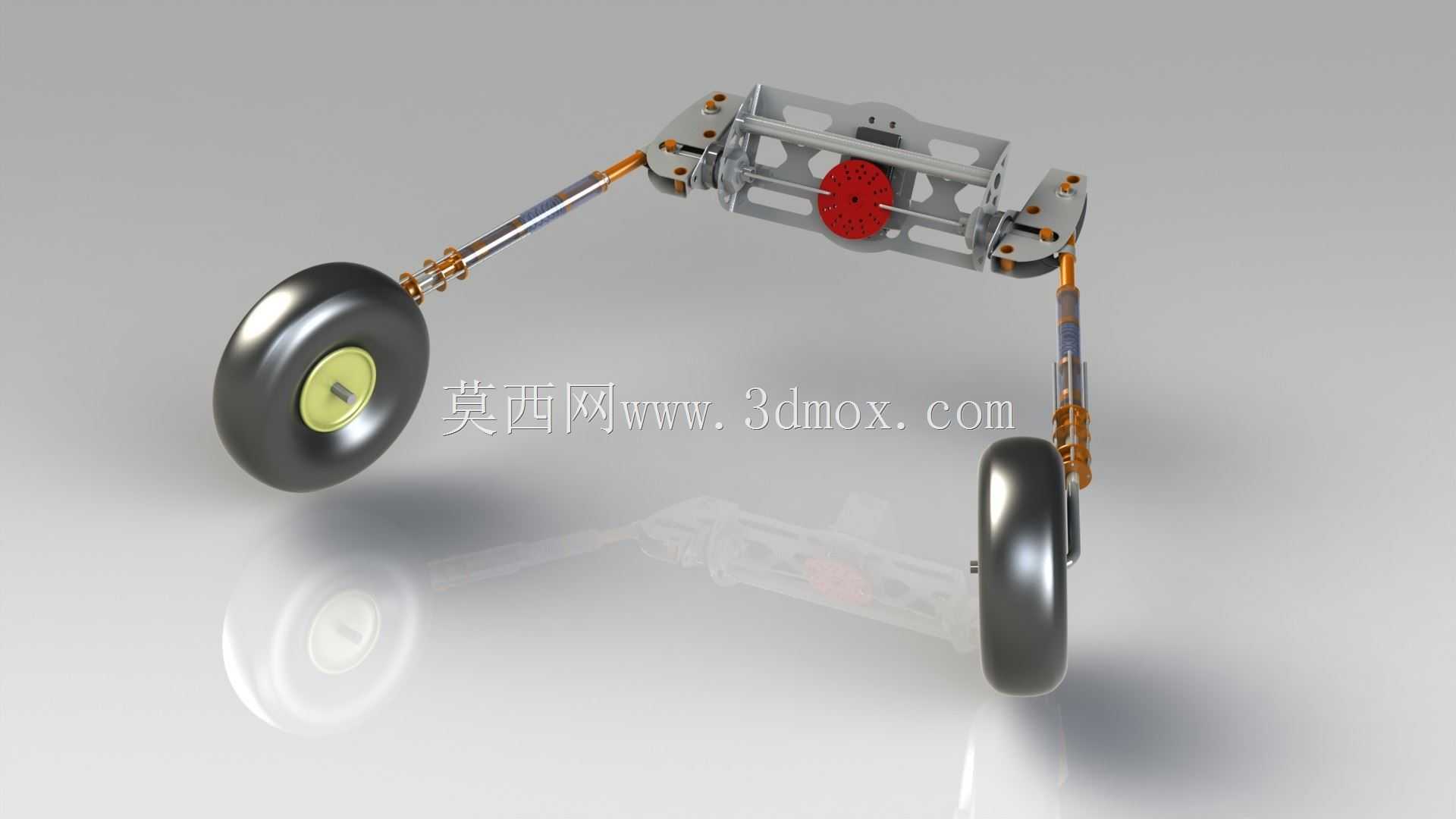

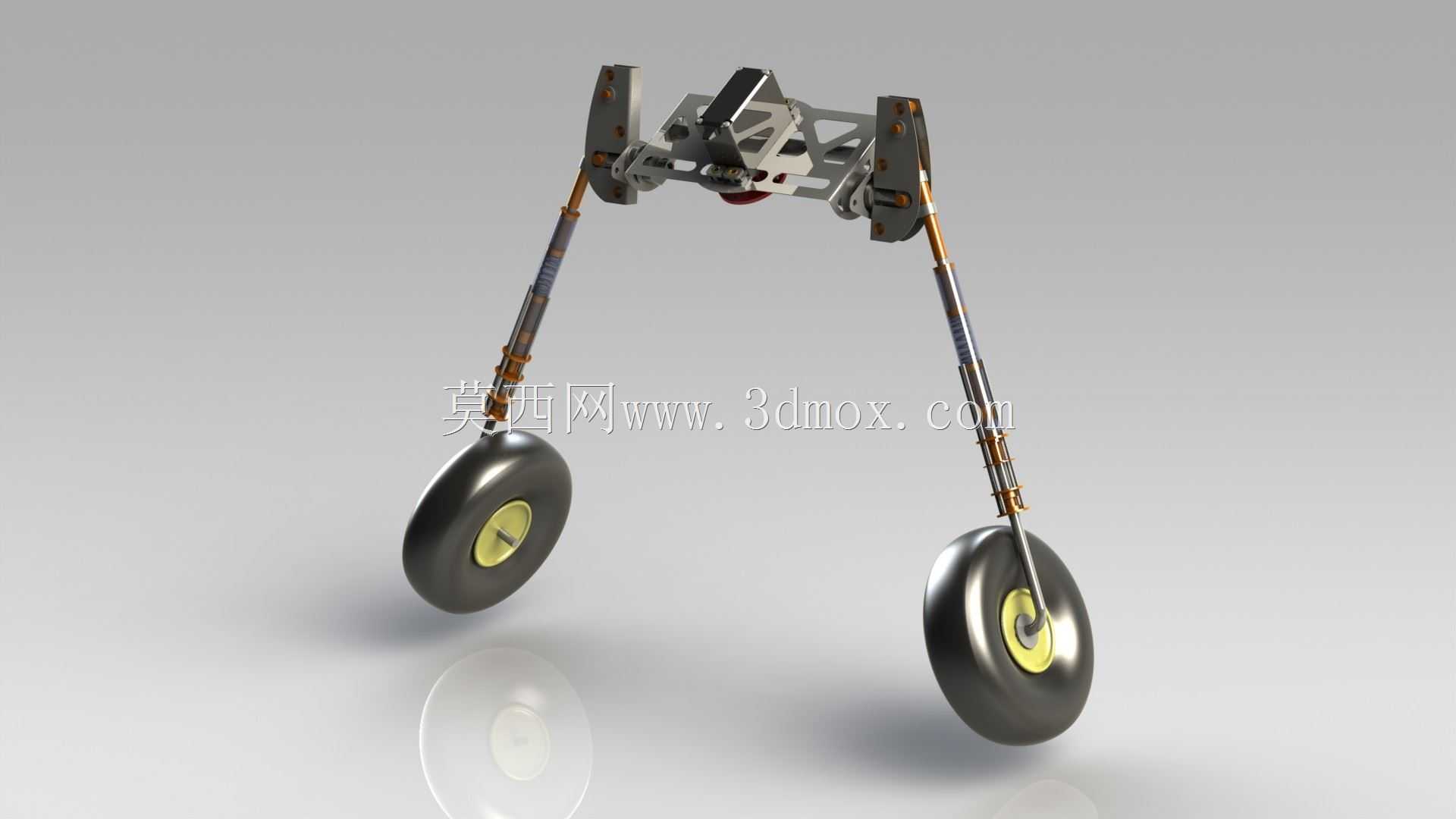

　　这套双轮摇臂式起落架主要面向轻型固定翼飞机、验证机和小型无人机的起降支撑场景，承担飞机地面滑跑、着陆冲击吸收、停机承载以及低速转向过程中的载荷传递任务。结构采用左右对称布置，上部通过一组金属铰接支架与机身承力框连接，下部延伸出两根带缓冲功能的细长支柱，支柱末端安装低压橡胶机轮，整体形成稳定的外八字支撑形态。

　　从实际使用角度看，起落架并不是单纯的支撑件，而是飞机着陆阶段最关键的能量耗散部件。飞机接地瞬间，机轮先接触跑道，垂向冲击沿轮轴传入支柱，再由支柱内部的弹性或阻尼环节衰减，最后通过上部摇臂和铰链分散到机身安装点。模型中支柱采用分段式表达，上段与摇臂铰接，中段保留细长传力路径，下段连接轮叉和机轮，这种布置有利于在有限机身空间内获得较长的缓冲行程，同时避免支柱直接承受过大的弯矩。

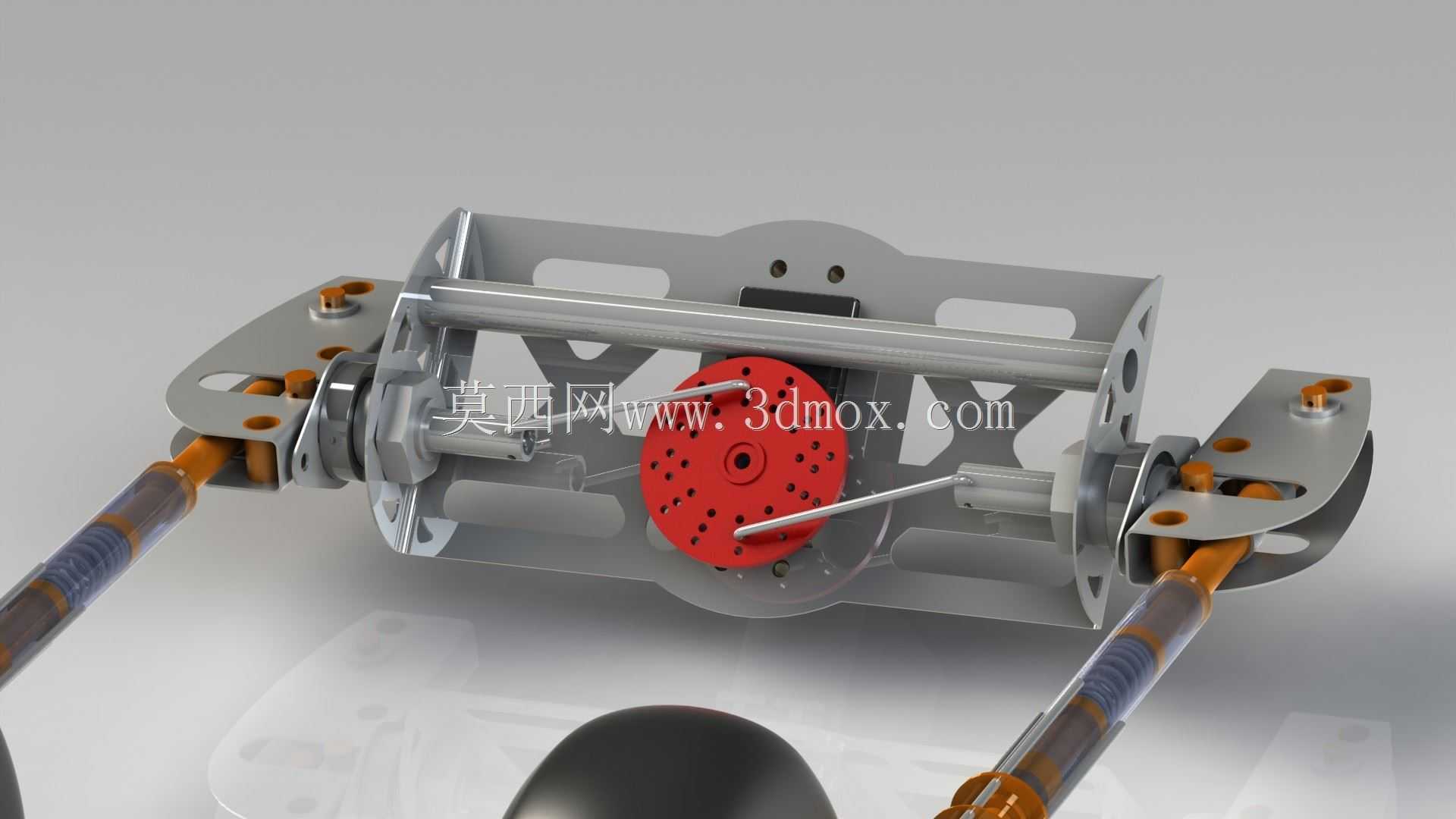

　　上部安装区域设计得较为紧凑，可见多组耳片、铰接轴和加强板。左右支架通过横梁式承力结构形成整体，安装孔位围绕机身底部接口分布，便于在样机阶段调整起落架高度、轮距和支柱前倾角。对于轻型飞机而言，机身底部往往同时受到垂向力、侧向力和刹车制动力，若上部连接点刚度过弱，着陆时容易出现支架扭转；若完全刚性连接，又会把冲击直接传入机身。因此该结构通过摇臂转动释放部分冲击位移，再配合支柱缓冲，使载荷路径更平顺。

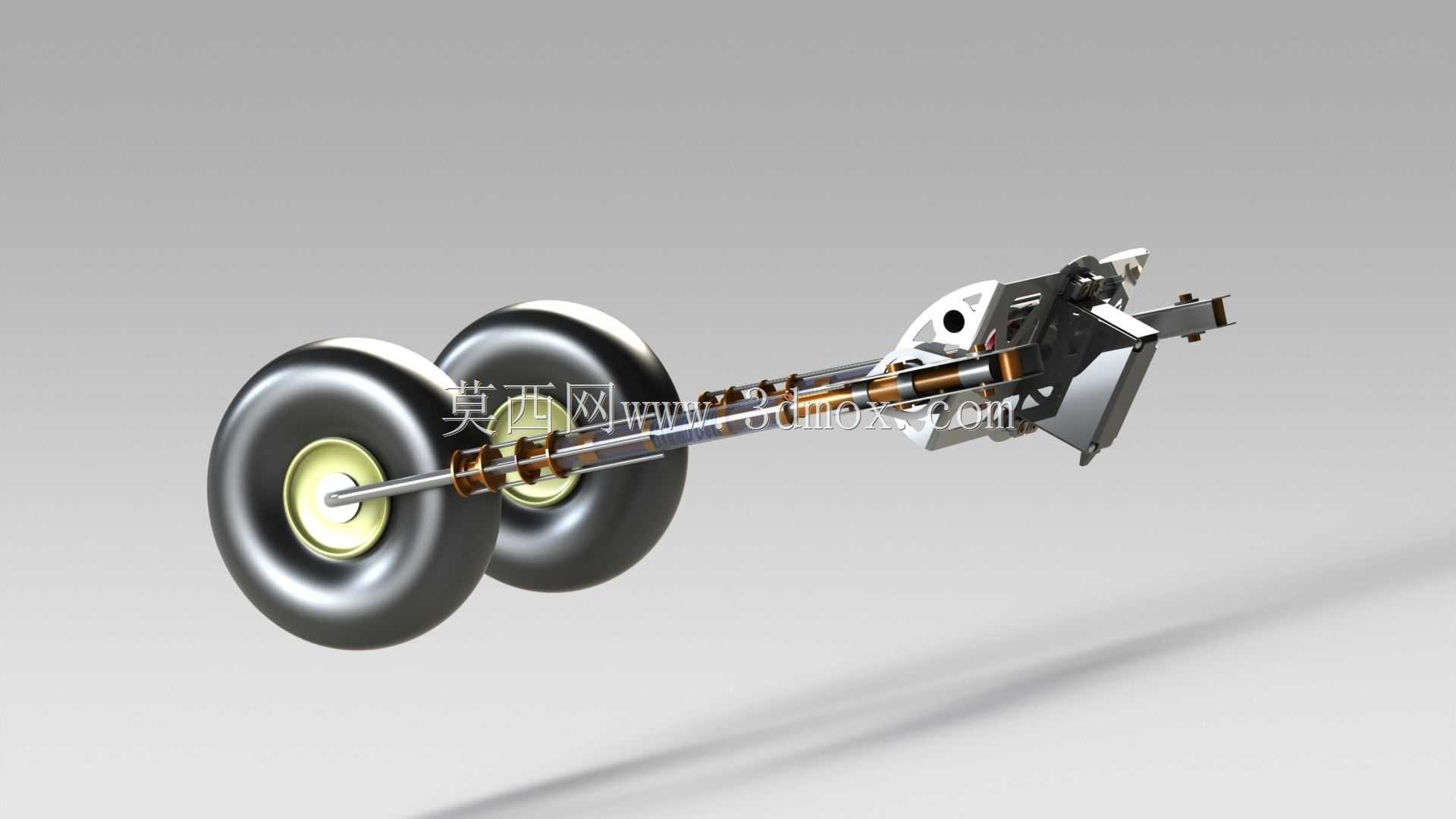

　　机轮部分采用小直径宽胎形式，轮毂中心设有醒目的轮轴定位区域，轮叉从两侧夹持机轮，保证轮轴受剪明确。双轮外张布局能够提高地面稳定性：飞机在滑行、侧风着陆或单轮轻微偏载时，较宽的支撑基面可以降低倾覆趋势。机轮轴线、支柱轴线和上部铰点之间并非简单共线，而是通过几何关系形成杠杆效应，使轮胎压缩、支柱摆动和缓冲元件变形能够协同工作。

　　建模时需要重点控制几个边界。第一是上部铰接孔的同轴度，左右支架若孔位偏差较大，装配后会出现支柱卡滞或单侧受力；第二是轮轴与支柱下端叉耳的配合，轮轴应能承受径向冲击和刹车反力，机轮转动间隙不能过大；第三是起落架收放或固定状态下的外形包络，支柱外倾后机轮外侧不能与机身蒙皮、舱门或翼身结构干涉；第四是着陆压缩极限位置，需要在三维环境中模拟支柱向上摆动后的最大位移，确认轮胎、支柱、摇臂和机身底部之间保留安全间隙。

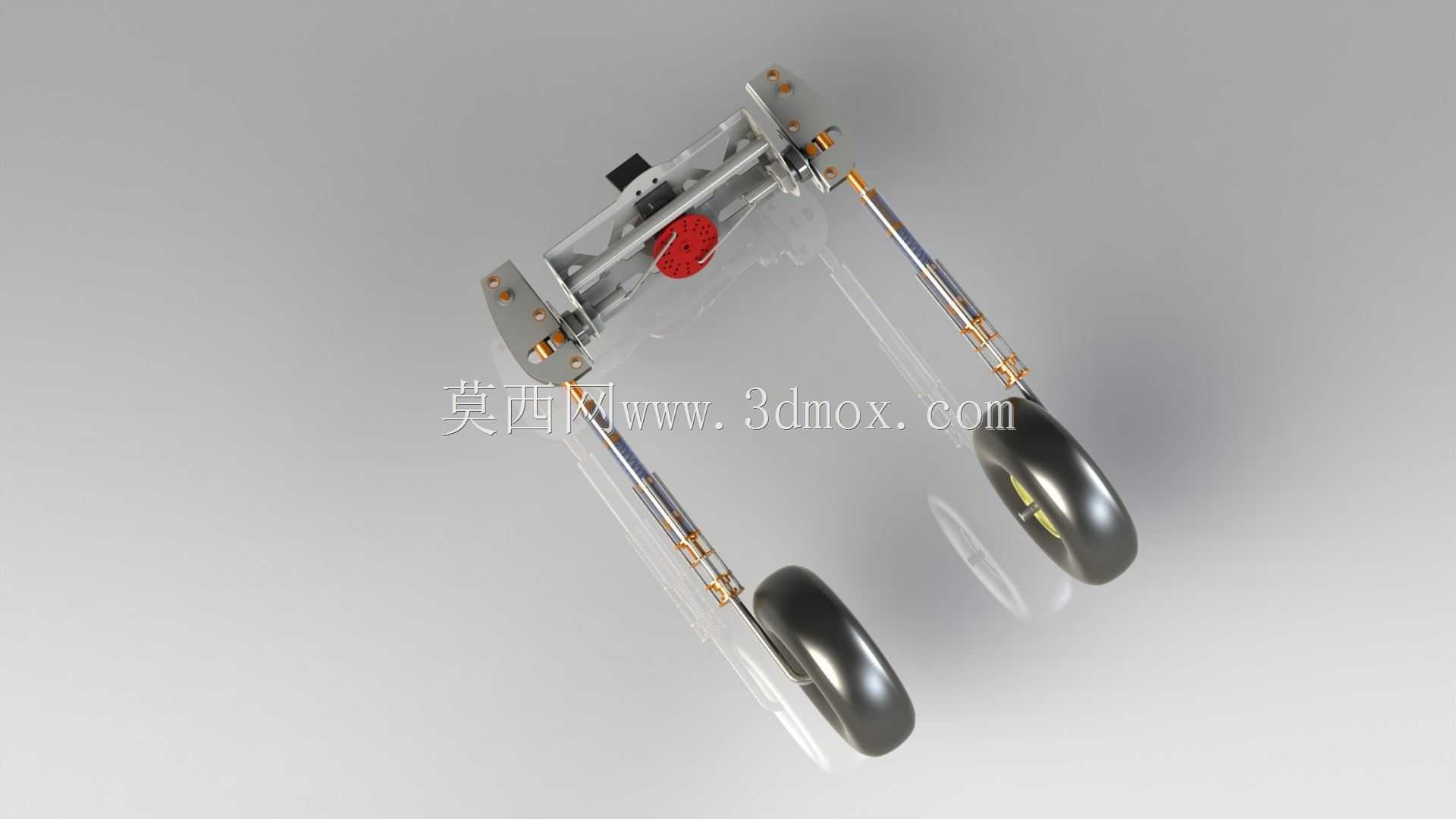

　　结构材料思路偏向航空常用轻质金属方案，上部支架可采用铝合金铣削或钣金焊接组合，关键铰点使用钢质衬套提高耐磨寿命，支柱外筒与活塞杆可根据载荷等级选择铝合金或钢材。模型中红色小件可能对应限位、阻尼或连接附件，虽然尺寸不大，但在装配中承担定位和防错作用。对于教学和样机设计而言，这种简化起落架能够清楚展示铰链、摇臂、缓冲支柱、机轮、轮轴和机身接口之间的关系。

　　在工程校核中，应围绕垂直着陆冲击、侧向滑移、刹车减速、地面转弯以及停机静载五类工况建立受力分析。上部耳片重点检查孔边挤压和拉伸，支柱重点检查压杆稳定与弯曲组合应力，轮轴重点检查剪切和疲劳，焊缝或螺栓连接区则要关注重复着陆造成的松动。外形尺寸方面，轮距决定地面稳定性，支柱长度决定缓冲行程和飞机地面姿态，机轮直径影响越障能力和滚转阻力，上部支架宽度则受机身底部承力框限制。设计时不能只追求外观轻巧，必须让支撑刚度、缓冲行程、安装空间和维护可达性同时满足要求。

　　该三维结构适合用于轻型飞机起落架原理展示、初级飞行器结构设计、无人机着陆系统方案验证以及机械装配教学。通过模型可以直观看出：起落架的核心不在于形状复杂，而在于传力路径清楚、铰点运动合理、冲击能量能够被逐级吸收，并且在全部运动极限位置都不发生结构干涉。
