层流翼型滑翔机机身曲面结构

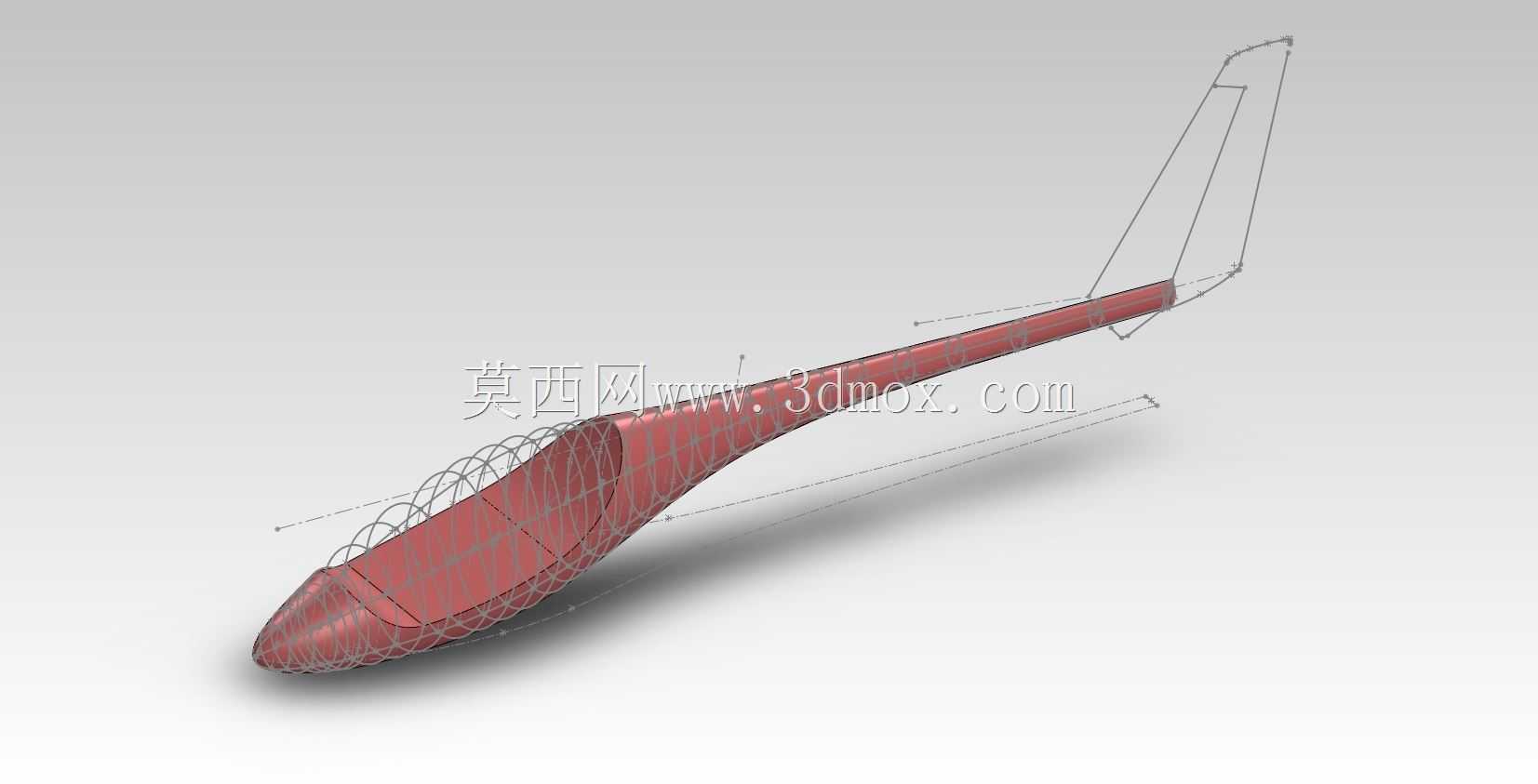

　　该模型呈现的是小型滑翔机机身与尾翼支撑段的曲面结构，主体采用细长流线型机身布局，前段为圆润钝头的设备舱区域，中段向尾部逐渐收窄，末端延伸出垂直尾翼的骨架轮廓，整体围绕低阻飞行需求进行造型控制。机身表面以红色实体曲面表达蒙皮区域，外围线框同时展示了截面控制线、翼身过渡边界以及尾翼安装参考线，能够清晰看到从机头到机尾的曲率连续变化。这类结构常用于轻型滑翔机、教学验证机或遥控飞行器的前期方案设计，重点不在复杂内部机构，而在气动外形、蒙皮分块和装配边界的协调。

　　从实际用途看，滑翔机机身需要承担机翼载荷传递、尾翼支撑、机载设备容纳以及起降过程中的局部受力。模型前段较宽，可预留电池、接收机、配重或简易任务设备的安装空间；机身下部曲线平缓，便于布置腹部着陆接触区或滑橇支撑面；中后段拉长后，有利于提高尾翼力臂，在相同尾翼面积下获得更稳定的俯仰和偏航控制力矩。尾段末端保留垂直尾翼的轮廓线，说明设计时已将垂尾前缘、后缘和机身对接位置纳入同一曲面控制体系，避免后续单独建模时出现轴线偏移或接合面突变。

　　外形设计上，机头采用钝圆收束，而非尖锐锥状，这在低速滑翔类飞行器中更有利于控制截面过渡和内部容积；机身最大宽度集中在前部，随后沿纵向平滑收缩，可减少截面积突变带来的阻力增量。模型中可见多处截面网格和引导曲线，反映出建模过程并非简单拉伸，而是通过多组剖面控制线生成连续曲面。机身侧面与下半部的圆角过渡尤其关键，若折角过硬，不仅会破坏气动连续性，也会在复合材料蒙皮成型时造成铺层褶皱或脱模困难。

　　在安装边界方面，机翼与机身的接合区位于前段上方，曲面预留了较宽的过渡带，可用于配置翼台、翼肋定位面或碳纤维加强片。机身内部虽然未完整展示隔框，但从外形比例可判断，前段需要设置主承力隔框，用于承接机翼捆绑带、翼销或螺接接头；尾段则应布置轻量化尾翼安装框，保证垂尾、平尾与机身轴线的相对位置。对于遥控滑翔机，机身直径还要兼顾舵机、拉杆和线缆走向，曲面收窄过快会压缩尾翼操纵机构的布置空间，因此在建模时需要同步检查内部最小通道。

　　层流翼型的应用提示该方案关注低速、低阻和较长滑翔比。虽然模型重点展示机身，但翼身组合必须协同：机翼根部需要与机身曲面形成合理干扰过渡，机翼安装角、上反角和机身基准轴线都要在三维环境中校核。若机身侧面过于平直，机翼根部气流容易产生局部分离；若过渡区过度鼓起，又会增加迎风面积。当前模型通过线框把机翼附近的参考边界一并表达，便于后续在装配中检查翼根间隙、蒙皮搭接和加强件位置。

　　从制造角度看，这种细长曲面机身适合采用复合材料薄壳、泡沫芯材蒙皮或3D打印分段成型。机头区域曲率变化大，适合作为独立壳体或可拆卸舱盖；中段外形稳定，可布置纵向加强梁；尾段受力以弯矩和扭转载荷为主，壁厚可以减薄，但必须保证尾翼安装点的局部刚度。模型中的圆角和连续曲面不仅服务于外观，也直接影响模具分型、铺层贴合以及后处理打磨量。

　　结构设计时还需考虑地面操作和运输限制。细长机身虽然有利于尾翼力臂，但侧向抗冲击能力较弱，机头和尾端需要在详细设计中加入局部加强或可更换连接件。机身底部曲线应避免突出物，着陆摩擦区域可增加耐磨片；设备舱口则要兼顾取放电池和维护舵机的操作空间。对于教学或实验用途，该类曲面模型还可用于气动外形演示、截面放样训练、翼身融合检查以及复合材料成型工艺分析，帮助设计者在投入加工前理解流线外形、结构容积与安装接口之间的约束关系。
