翻盖联动开合执行机构运动演示

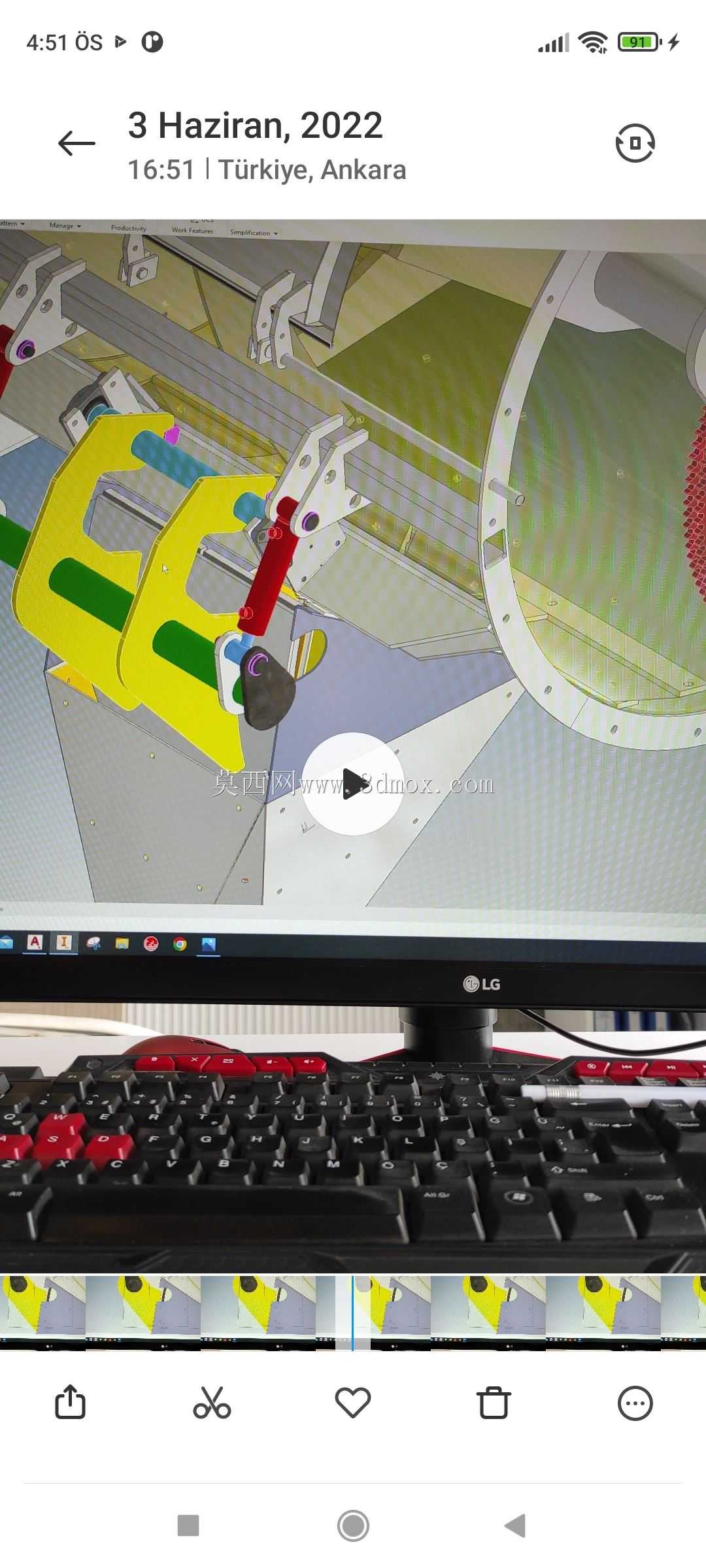

　　这套翻盖联动开合执行机构的三维运动演示内容，完整呈现了盖板从闭合锁止位到完全开启位的全行程动作逻辑，结构主体采用彩色分件建模方式区分不同功能构件，黄色为主摆臂承载构件、红色为驱动拨叉、银色为铰接销轴与限位支座，各零件的装配约束关系在运动过程中清晰可辨，没有出现构件干涉、运动死点或者行程错位的问题。从实际产线应用场景来看，这类翻盖开合机构大量部署在小型防护舱门、检测设备上盖、工装夹具翻盖、便携设备防护盖以及小型料仓启闭工位，替代人工手动翻掀盖板的操作，既可以避免操作人员直接接触舱内运动部件，也能配合自动化产线的节拍完成自动启闭，在3C产品检测工位、小型实验设备、桌面级加工工装里尤为常见。

　　机构的核心传动路径采用摆臂加连杆的复合联动方案，驱动端的动力输入可以搭配小型旋转气缸、步进电机或者手动扳动拨叉实现，动力传递到红色拨叉之后，带动黄色主摆臂绕固定铰接支座做定轴回转，摆臂末端通过连杆与翻盖本体的铰接点相连，把摆臂的回转运动转化为翻盖绕自身转轴的定角度翻转动作。整个传动链的铰接位置都配置了同轴销轴约束，相邻连杆之间的铰接间隙在建模阶段就按照常规装配公差预留，既保证运动过程顺滑无卡滞，也不会因为间隙过大出现翻盖晃动、定位偏移的问题。和普通单一转轴翻盖相比，这套联动机构在开启终了位置可以通过摆臂的过中位点实现机械自锁，不需要额外加装气弹簧或者锁扣就能维持翻盖的全开状态，闭合到位时拨叉与限位支座的贴合面可以提供足够的锁止阻力，避免设备运行过程中盖板意外弹开。

　　设计阶段首先确定的是翻盖的开合行程边界，常规同类型6s规格通讯类便携设备的防护盖开合角度设定在95度到110度之间，既保证开启之后开口完全露出，方便取放内部工件或者进行操作维护，也不会因为翻转角度过大导致盖板和设备后侧的墙面、管线发生碰撞。主摆臂的回转半径根据翻盖的铰接点力臂长度反向推导，在保证输出扭矩足够克服盖板自重的前提下，尽可能缩小摆臂的外轮廓尺寸，让整套传动机构都可以收纳在设备侧壁的预留安装腔内部，不会额外占用设备外部的操作空间。安装边界方面，机构的固定支座预留了对应规格的螺栓安装孔，孔位间距按照标准铝型材或者钣金侧壁的安装孔距匹配，现场装配时只需要在设备侧壁对应位置加工出安装过孔，穿入紧固螺栓就可以完成机构固定，不需要额外定制复杂的转接支架。

　　运动特性上，这套连杆联动机构在翻盖闭合的初始阶段运动速度平缓，不会出现盖板突然快速下落夹伤操作人员的问题，在开启行程的后半段摆臂进入加速区间，快速带动翻盖抬升到全开位置，整体运动节拍可以控制在1秒以内，完全匹配自动化产线的高速作业需求。构件的外形设计全部采用倒圆角处理，所有运动构件的棱边都没有尖锐尖角，既避免运动过程中剐蹭周边的管线或者操作人员手部，也让零件的钣金折弯或者机加工工艺性更好，不需要额外做复杂的清根工序。铰接销轴的两端都设置了轴用挡圈安装槽，装配完成后挡圈可以限制销轴的轴向窜动，长期往复运行也不会出现销轴脱出、构件散架的故障。针对不同的使用场景，只需要调整主摆臂的长度和连杆的铰接孔位置，就可以在不更换整体安装支座的前提下，适配不同重量、不同开合角度的翻盖，衍生改型的设计成本很低，结构的通用性很强。
