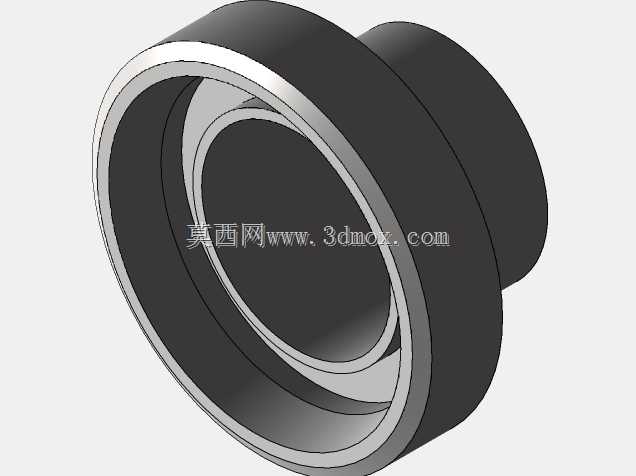

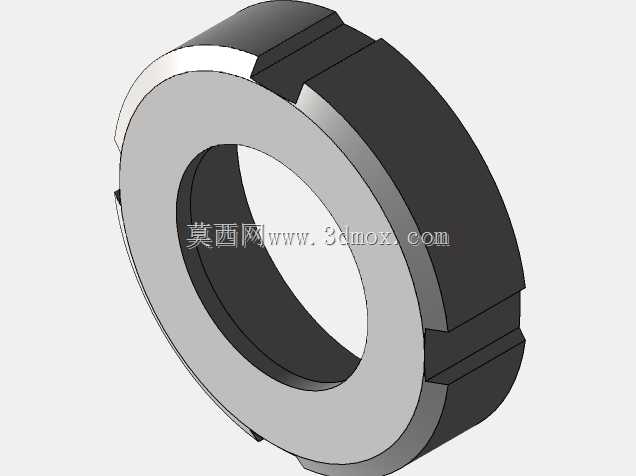

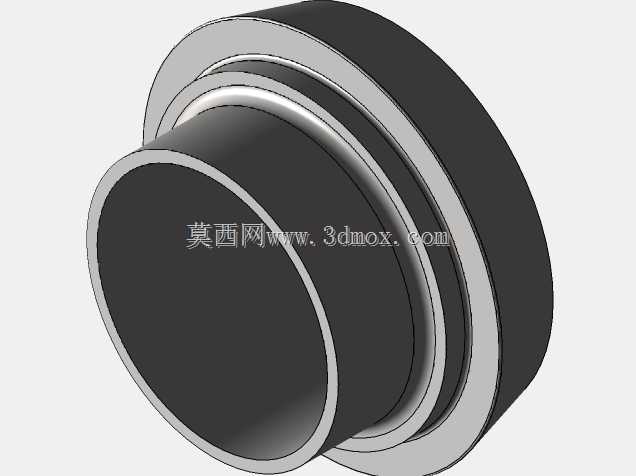

DN32规格拉科管道连接构件

　　在民用给排水、暖通循环管路以及小型工业流体输送工位里，DN32公称通径的管路属于十分常见的中等口径分支，这类管径既承担支线介质输送，又经常需要在设备接口、管路转角、分段检修位置布置适配连接件，本次梳理的这款拉科构件正是面向该口径管路的配套连接部件。从现场装配的实际需求出发，DN32规格的管路外径、配套密封件尺寸都有成熟的行业沿用标准，构件在建模阶段首先锁定通径边界，所有内部过流面的轮廓都围绕32毫米公称通径做避让，不会出现局部凸台挤占流道截面的问题，避免介质在连接件位置形成额外压损。

　　这类构件的使用场景覆盖很多日常工程现场：老旧小区给排水改造时，预制管段和新装阀门的接口往往存在公差偏差，使用该款拉科件可以补偿小范围的轴向装配间隙，不需要现场额外裁切管材；厂房冷却水循环系统里，水泵出口和硬质管路之间的硬连接容易因为设备运行振动出现密封渗漏，该构件的衔接结构可以吸收微量的径向错位，降低振动直接传递到管路支架的载荷；小型化工配料工位的临时管路拼接中，该构件的标准化接口可以快速对接不同批次采购的管路附件，减少现场非标配焊的工作量。

　　设计过程中首先考量的是密封可靠性，构件两端的配合止口都预留了标准密封件的安装槽位，槽底的平面度、槽壁的倒角都按照管路连接件的通用工艺要求设定，装配时O型密封圈或者平垫片可以完全贴合密封面，锁紧之后不会出现密封件被挤压溢出的情况。构件的主体受力部分做了壁厚梯度优化：靠近接口锁紧的位置壁厚适当加大，抵消螺栓拧紧时产生的局部挤压应力，中间过渡段在保证承压能力的前提下适当缩减壁厚，既控制整体构件重量，也避免不必要的材料浪费。外形上所有外露棱边都做了倒钝处理，没有尖锐加工棱角，现场施工人员徒手装配时不会被划伤，同时也避免应力集中在棱角位置导致长期承压后出现裂纹。

　　安装边界方面，该构件的轴向总长度适配DN32管路常用的安装预留空间，在管路排布设计时，不需要为该连接件额外放大管段间距，常规的DN32管段安装间隙就可以完成就位。构件两端的连接配合尺寸完全匹配对应公称通径的通用管路接口，外接法兰、软管接头或者阀门端盖时，孔位同轴度偏差控制在装配允许范围内，普通管工使用常规扳手就可以完成锁紧操作，不需要特殊定制工装。构件的外轮廓没有突出的异形结构，在狭窄的管道井、设备夹层里布置时，不会和周边的电缆桥架、其他管线发生干涉，外围预留的扳手操作空间也和同口径标准管件保持一致，现场施工不需要调整原有管路的排布方案。

　　从结构建模的细节来看，构件上的所有配合特征都做了装配公差标注：止口配合面采用间隙配合，方便现场对位安装，密封槽尺寸按照密封件的压缩量要求设定，保证装配后密封件的压缩率处在合理区间，既不会因为压缩量过大导致密封件永久变形，也不会因为压缩量不足出现渗漏。构件的受力路径从两端接口沿主体侧壁均匀传递，没有出现截面突然变化的薄弱位置，在管路额定承压工况下，应力分布均匀，长期使用不会出现局部变形。针对管路可能出现的轻微热胀冷缩，构件的衔接位置预留了微量的活动余量，管路内介质温度变化带来的长度伸缩，可以通过该余量得到补偿，降低管路热应力对两端固定接口的拉扯。

　　在设备配套场景中，这款构件也常作为成套流体设备的出厂标配连接件，设备生产厂商在组装管路部分时，不需要单独测绘设计接口件，直接调用该标准化构件即可完成管路拼接，缩短设备的装配周期。后期运维过程中，如果构件出现密封件老化需要更换，只需要松开两端锁紧结构，即可取下构件更换密封件，不需要切割整段管路，维护操作十分便捷。整个构件的三维建模完整还原了所有加工特征，从毛坯成型到后续机加工的工序余量都可以在模型中直接调取，结构工程师在做管路系统三维排布时，可以直接将该构件装配到管线节点中，提前校验整个管路的干涉情况，避免现场安装时才发现尺寸冲突。
