UCT208带滑块外球面带座轴承

　　这套UCT208滑块式外球面带座轴承，是轻工输送线、农业机械、小型食品加工设备里十分常用的径向支撑部件，区别于常规立式P座、菱形FL座的固定安装形式，它自带滑槽式安装结构，核心作用是在传动轴装配完成后，可沿滑槽方向调整轴承整体位置，以此补偿两根传动辊之间的中心距误差，或是张紧套在轴端的同步带、平皮带以及链条，省去额外加装张紧轮的工序，在中小型皮带输送机、斗式提升机尾轴、木工机械进给辊、纺织设备导布辊的布局里应用非常广泛。

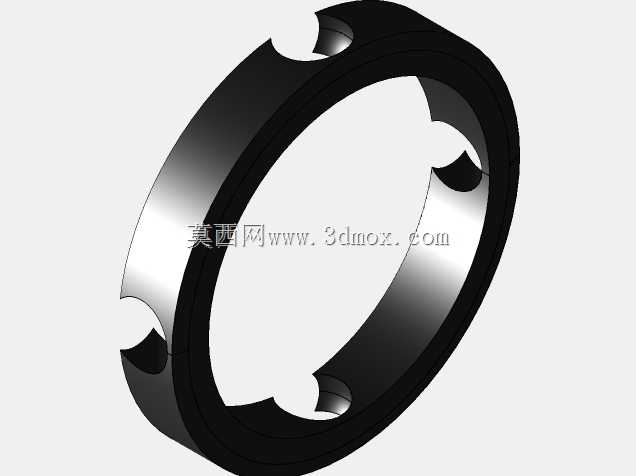

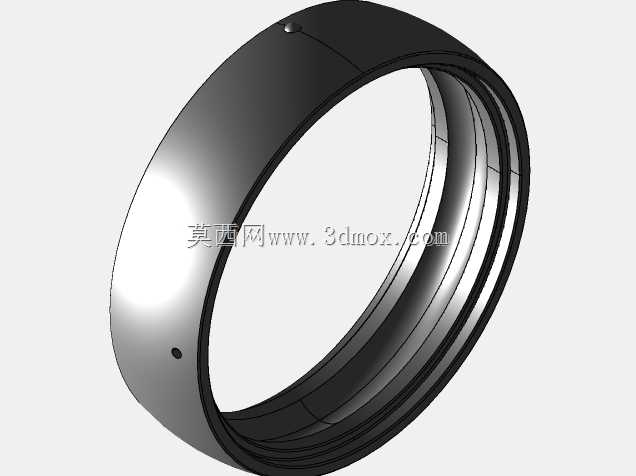

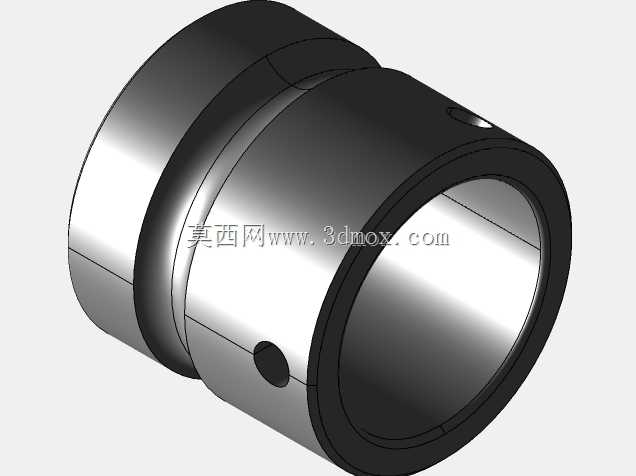

　　从实际装配逻辑来看，整套单元分为铸铁滑块座与内嵌外球面球轴承两部分：轴承内孔为标准40mm规格，适配同直径的光轴，内圈一侧伸出端加装了顶丝锁紧结构，轴穿入内孔后拧紧两颗内六角顶丝，即可把轴承内圈和转轴牢牢锁死，避免轴运转时和内圈出现打滑磨损；外球面轴承的外圈外径为球面形态，和轴承座内部的凹球面型腔完全贴合，这种球面配合自带调心能力，当焊接机架出现焊接变形、长轴加工存在轻微同轴度偏差、设备运行时机架受载产生小幅形变时，轴承外圈可在球座腔内自适应偏转一定角度，补偿轴的挠曲与安装孔位的角度误差，避免轴承内部滚动体承受额外的附加弯矩，大幅降低轴承过早点蚀、卡滞的概率。

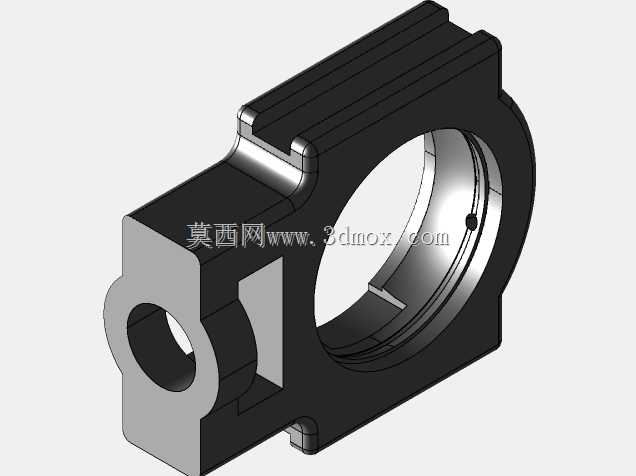

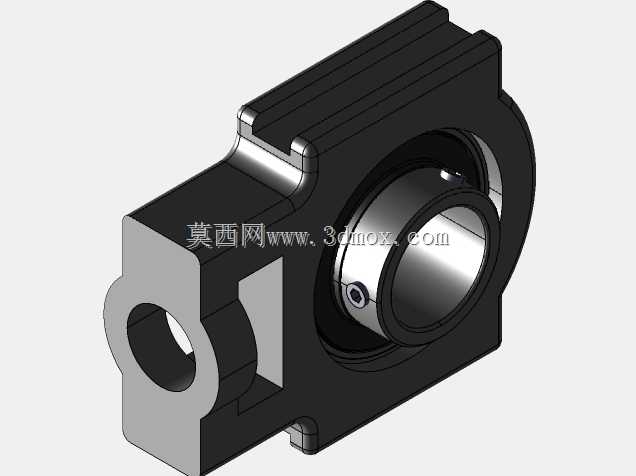

　　滑块座的本体采用灰铸铁铸造成型，整体外轮廓为适配导轨滑槽的T型滑块结构：座体顶部开出两道平行的通长安装滑槽，装配时将整个滑块座嵌入设备机架预设的导向槽内，滑槽内穿装固定螺栓，松开螺栓螺母时，整个轴承座可顺着滑槽方向平稳滑动，调整到合适张紧位置后再拧紧螺母完成锁固；座体侧端预留的同轴圆孔和轴承内孔贯通，既方便长轴直接贯穿安装，也可在轴端加装防尘端盖，阻挡车间内的粉尘、纤维碎屑、喷淋水汽进入轴承内部。座体侧面的加强筋沿载荷传递方向布置，在轴承承受径向载荷时，把轴传递来的下压力均匀分散到整个滑块贴合面上，避免局部应力集中导致铸铁座开裂。

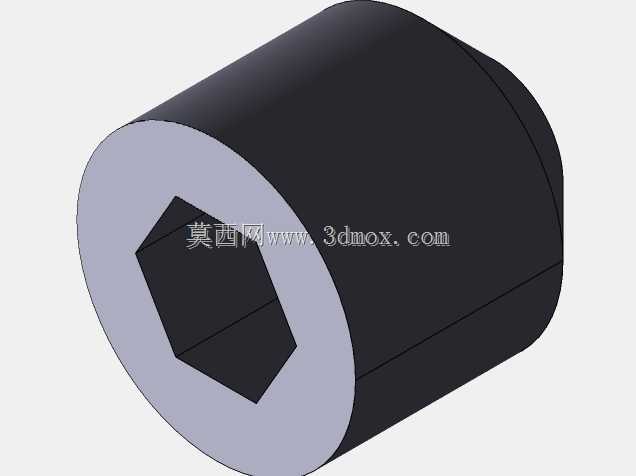

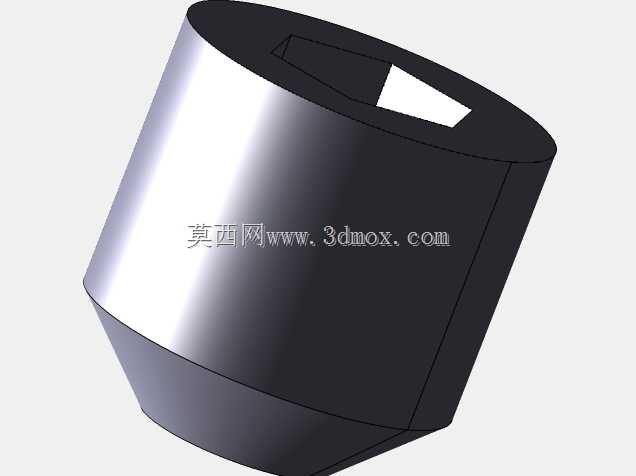

　　建模过程中需要重点把控几处配合边界：首先是球面配合的尺寸链，外球面外圈的球心必须和轴承座凹球面的球心完全重合，建模时需保证球面的配合间隙控制在合理范围，既不能间隙过大导致运转时轴承晃动，也不能过盈量超标导致轴承外圈无法自适应调心；其次是滑槽的安装尺寸，两道滑槽的中心距、槽宽尺寸需要和标准机架导轨的参数匹配，槽孔的长度要预留足够的调整行程，常规UCT208的调整行程可覆盖数十毫米的张紧量，满足普通输送带张紧的行程需求；再者是顶丝孔的位置，内圈上的两个顶丝孔呈120°分布，建模时要保证顶丝孔的螺纹规格、深度和标准件一致，顶丝尖端的凹坑要适配轴面的抵紧形态，避免锁轴时打滑。

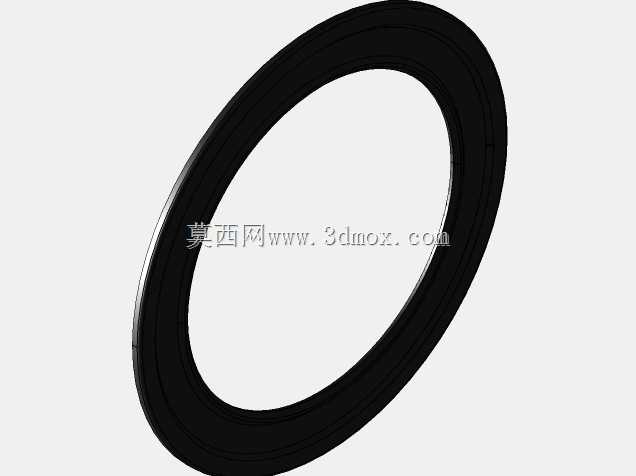

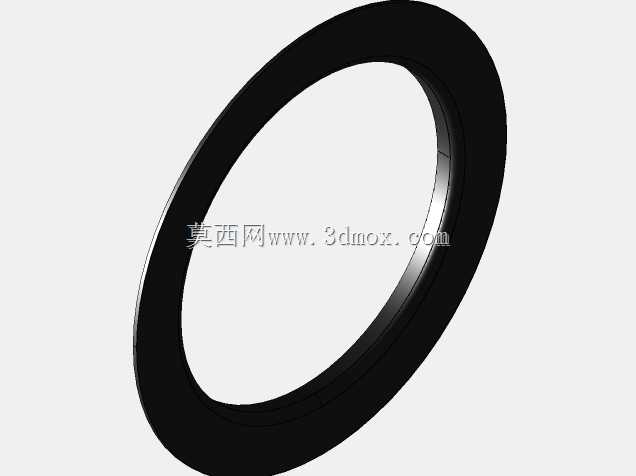

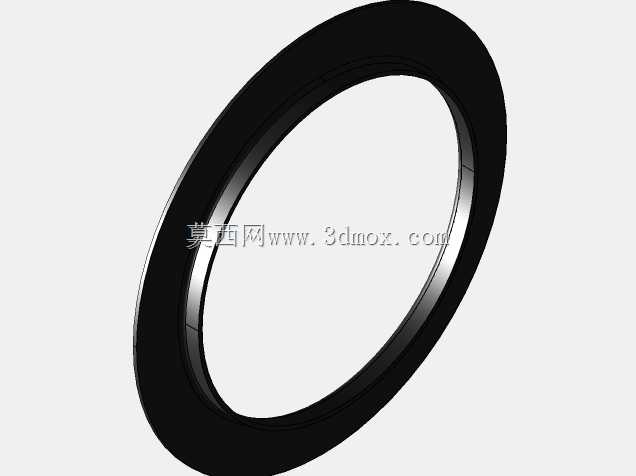

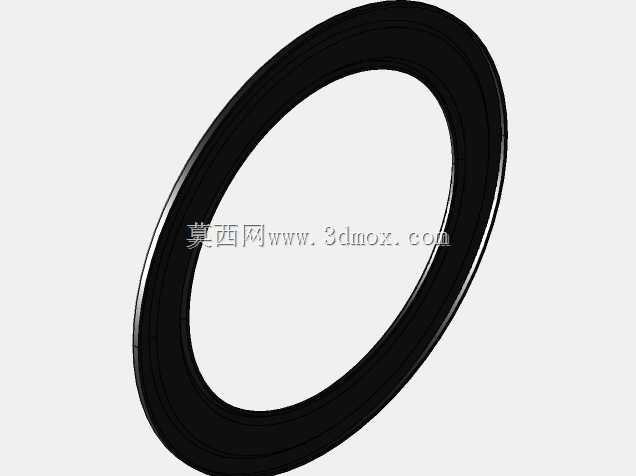

　　在设备选型阶段，这类滑块带座轴承的优势十分突出：相比固定式轴承座，它不需要在机架上加工长条形调整孔，也不需要额外设计张紧调节支架，直接将座体嵌入导向槽即可完成位置调节，整机的零件数量更少，装配工序更简单；外球面轴承本身预充了锂基润滑脂，座体上预留的注油嘴可在设备长期运行后补充润滑脂，维护时不需要拆解整个轴承单元，直接通过油嘴注脂即可把旧油脂从密封缝隙排出。轴承两侧自带的橡胶密封圈为双唇结构，内侧唇口贴紧内圈外径，可阻挡外部粉尘侵入，外侧唇口可防止内部润滑脂甩出，在多粉尘的粮食加工、建材输送工况下也能保持较长的服役寿命。

　　布局设计时需要注意，滑块座的滑动方向必须和皮带张紧的受力方向保持平行，若滑槽方向和张紧方向存在夹角，调整时会出现卡滞，张紧力也无法均匀作用在皮带两侧；轴承承受的主要径向载荷方向要指向座体的实体承载面，避免载荷长期作用在座体的开口薄弱侧，防止铸铁座受拉断裂。三维建模时可将轴承座、外球面轴承内圈、外圈、滚动体、顶丝、密封圈分别拆分为独立零件，完成装配后验证滑动行程、调心偏转角度、轴穿装的干涉情况，确保导出的工程图可直接用于机架安装孔的定位加工，减少现场装配时的修配工作量。
