UCT206带滑块外球面带座轴承结构

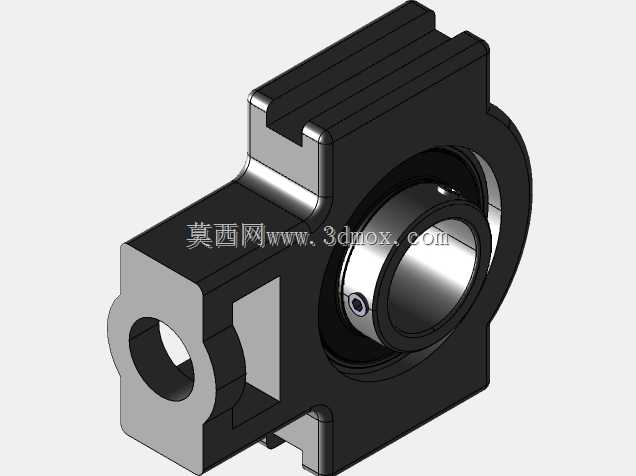

　　该模型呈现的是一种槽型滑块式外球面带座轴承单元，主体由铸造滑块座、外球面轴承内圈、滚动体组件、密封结构及锁紧定位部位组成。其典型使用位置并不是固定在单一平面上，而是布置在需要沿导向槽进行位置调节的传动轴系中，例如带传动张紧机构、输送设备从动辊、轻型提升装置、农业机械传动端、包装线辊筒支承以及小型自动化设备的可调支承部位。设备运行时，轴穿过轴承内孔，轴承外圈与座孔形成球面配合，可在一定范围内补偿轴的挠曲、安装孔位偏差和两轴承座不同心问题；滑块座两侧的平行槽体则通过螺栓约束在机架导槽内，松开紧固件后能够沿槽向移动，从而改变轴中心距，实现皮带张紧、链条张紧或辊筒间隙调整。

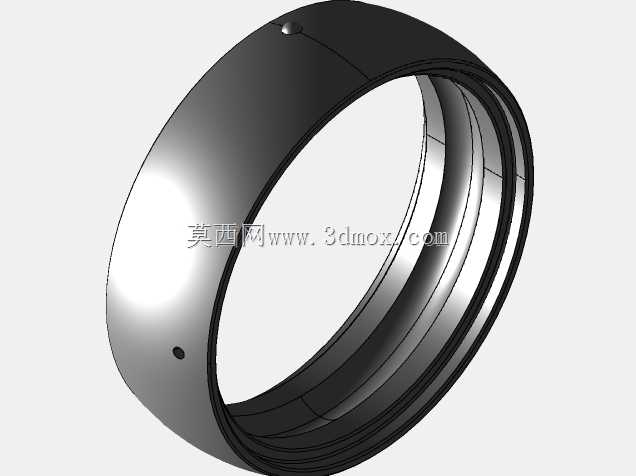

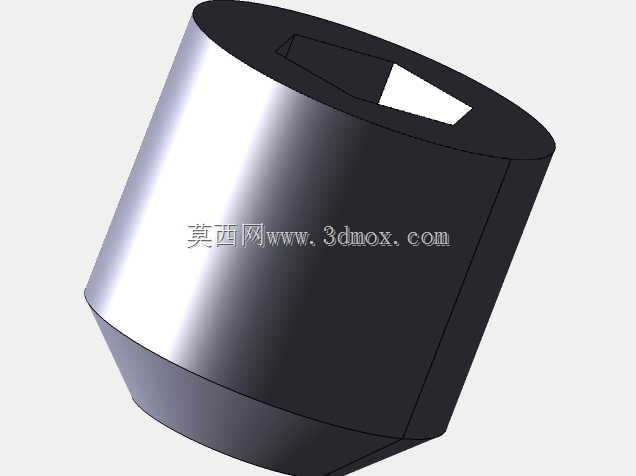

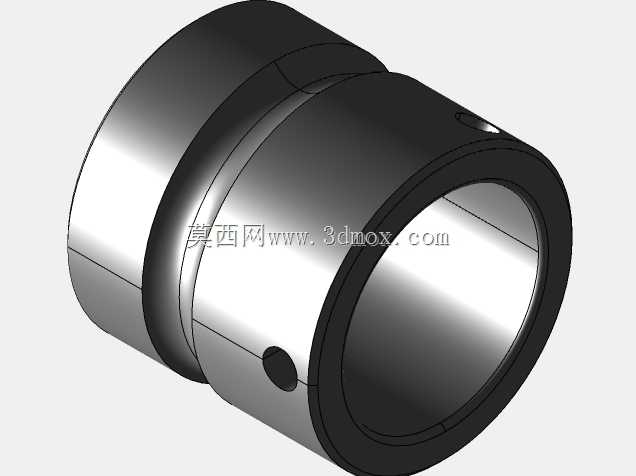

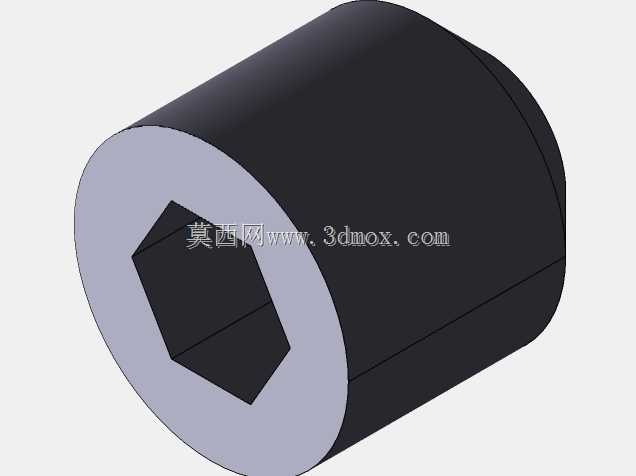

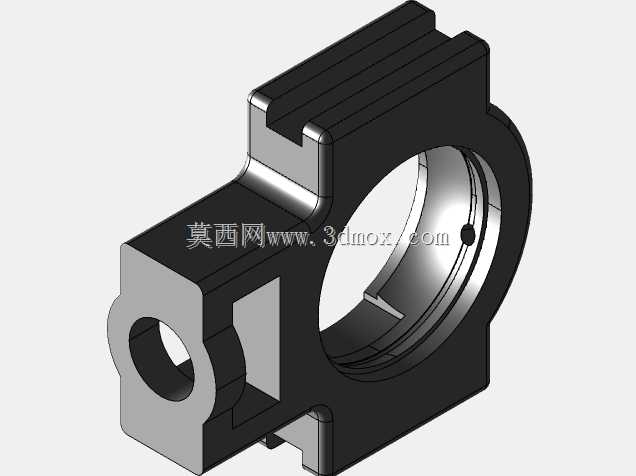

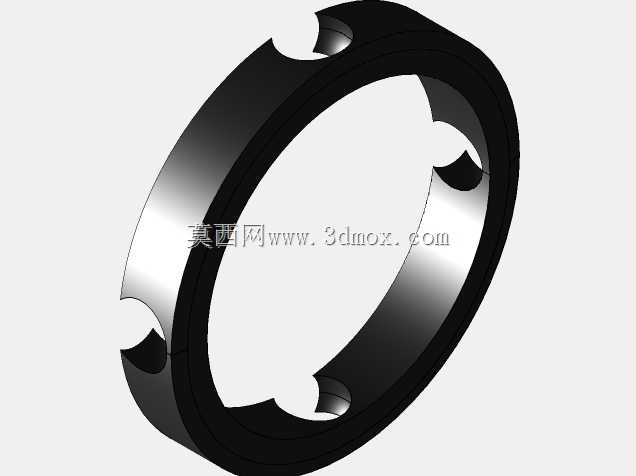

　　从结构设计思路看，滑块座采用近似T型槽滑动的外形，上部和下部保留较宽的导向接触面，中间容纳轴承外圈，侧向设置加强过渡，以承受径向载荷和少量因张紧产生的附加力矩。座体材料通常选用铸铁，铸造后经机加工保证轴承孔、滑动面和安装槽的相对位置；轴承孔与外球面外圈配合，使内圈轴线在座体内具有自调心能力。外球面轴承内孔承担转轴支承，端部可通过顶丝、偏心套或锁紧件与轴连接，模型中可见内圈端部的锁紧孔特征，适合中等载荷、转速不极端且维护空间有限的场合。

　　外形边界方面，这类UCT206单元的核心规格对应206系列外球面轴承，内径适配约30mm轴径；滑块座宽度、总高度和槽口尺寸需按标准样本核对后用于机架设计。建模时应重点控制轴承中心高、滑块导向面间距、槽宽、槽长、座体总厚、轴承外圈外径以及内圈伸出长度。安装边界不能只看外形包络，还要预留螺栓滑移空间、扳手操作空间、润滑维护空间和轴端拆装空间。若用于皮带张紧，滑块移动方向应与带轮中心连线一致，调节行程末端需设置限位，避免轴承座脱出导槽；若用于输送辊筒，两侧滑块座应同步调整，防止辊筒偏斜导致带面跑偏。

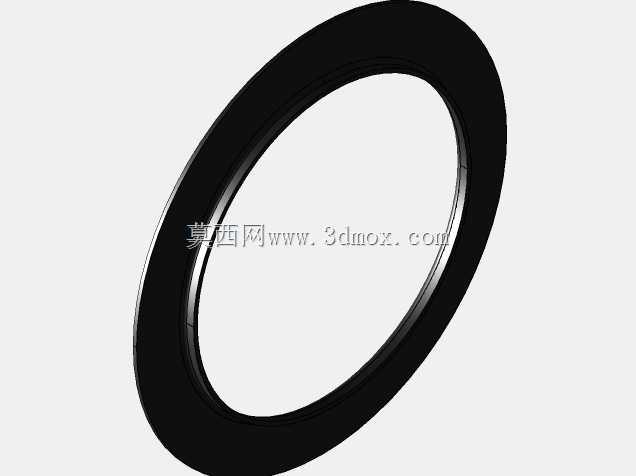

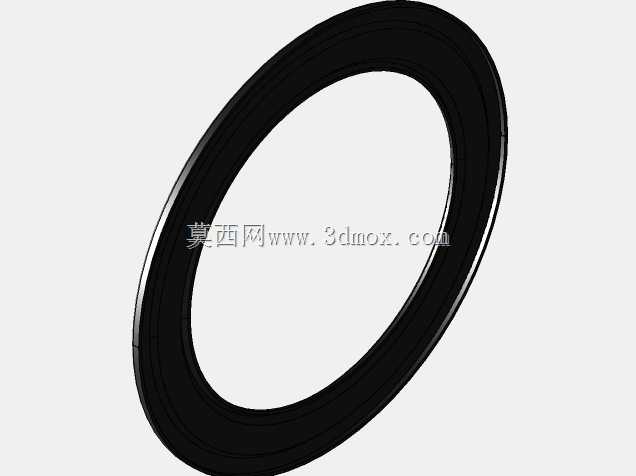

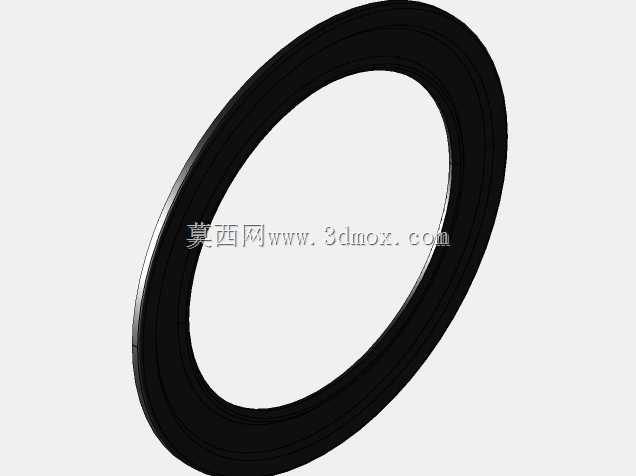

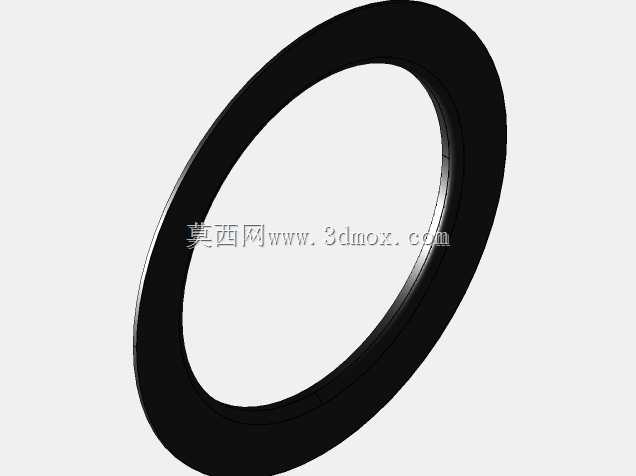

　　在三维布局中，座体滑动面与机架导板之间宜采用小间隙配合，槽孔长度决定可调行程，螺栓直径和压紧面宽度决定锁紧可靠性。轴承中心到滑块底面、端面及槽边的距离会直接影响轴系位置，因此装配时应建立基准面而不是仅按外观贴合。受力校核上，径向载荷主要通过轴承外圈传递至座孔，再经滑块座底面和压紧螺栓区域传到机架；张紧调节产生的侧向力会使座体在槽内承受摩擦和倾覆趋势，故导向面长度不宜过短，螺栓压紧点应尽量靠近载荷作用区。密封部位用于阻挡粉尘、纤维和水分进入滚动体区域，在输送、粮食、木工、包装等多尘环境中尤其重要。维护时可通过注油结构补充润滑脂，拆装时应避免直接敲击内圈，以免损伤滚道和密封件。

　　该结构的价值在于把支承、调心和位置调节整合在一个紧凑单元内：外球面轴承解决轴系偏斜容忍问题，滑块座解决中心距调整问题，标准化型号则便于备件替换。进行设备设计时，可将其作为可调张紧支承模块，在总装中与轴、带轮、链轮、辊筒、导轨架和调节螺杆配合使用；建模过程中应保留球面配合、内圈锁紧、槽孔滑移和密封间隙等关键特征，以便后续出工程图、干涉检查和维护方案编制。
