25与14毫米杆端关节轴承结构

　　该结构呈现的是一种带螺纹杆身的杆端关节轴承，主体由细长杆体、端部环形座以及内嵌关节衬套组成，适用于需要在连杆端部完成铰接、摆动和微量角度补偿的机械连接位置。环形头部承担径向承载与关节回转功能，杆身则用于与外部机构进行螺纹装配，使载荷能够沿杆轴方向传递，同时允许连接轴线在装配误差、运动变形或工况变化下产生一定偏摆。

　　在设备实际使用中，这类零件常见于联动机构、支撑拉杆、调节连杆、夹具摆臂、液压与气动执行机构周边，以及需要把两个构件以可转动方式连接的传动部位。它的作用并不只是简单“穿轴连接”，更重要的是在运动过程中吸收不同轴度，降低孔位偏差带来的附加弯矩。若两端连接孔严格同轴且运动轨迹固定，普通销轴即可满足要求；但在焊接机架、长跨距连杆、受载后变形明显的结构中，杆端关节轴承能够通过内环相对外环的球面或滑动配合释放角度约束，从而避免卡滞、异常磨损和局部应力集中。

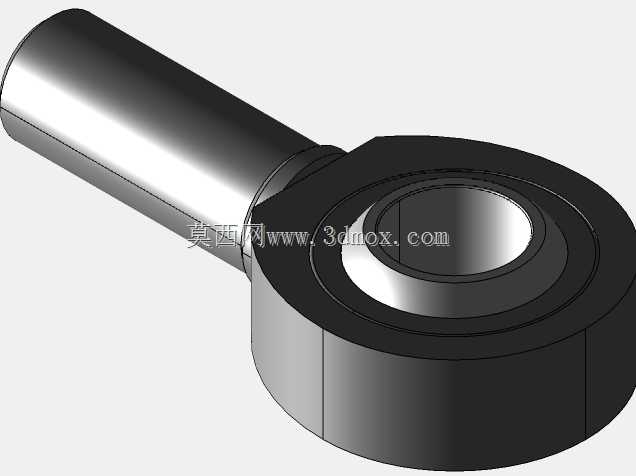

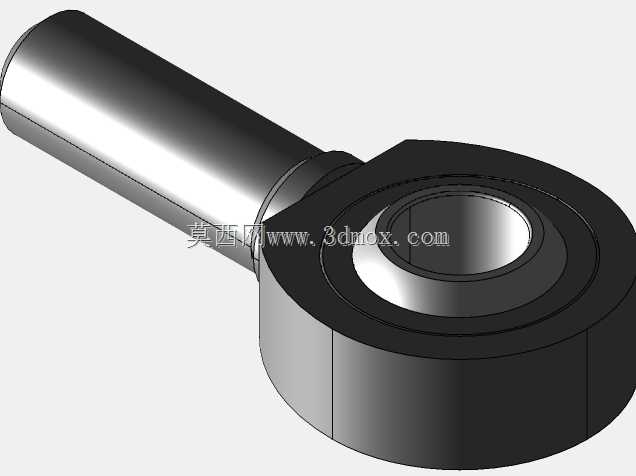

　　从外形上看，模型一侧为圆柱杆段，另一侧为较宽厚的圆环头部。头部外径明显大于杆身，形成足够的材料截面来承受铰接区域的接触压力；环体内部设置分层结构，外层为承载座体，内层为可相对转动的关节轴承部分，中心通孔用于安装销轴或螺栓。杆身与环头之间采用过渡连接，截面由杆径逐步扩大到头部轮廓，这种处理有利于改善力流路径，减少螺纹根部与环头交接处的突变应力。实际建模时，需要重点控制杆身轴线与头部孔轴线的空间关系，通常二者垂直布置；若设备布置中存在偏置或角度要求，则应在装配骨架中先确认运动平面，再生成零件细节。

　　尺寸边界方面，该作品对应25毫米和14毫米两种关键规格，可理解为连接孔、杆部或装配接口相关尺寸在选型时需要重点校核。环形头部的外圆厚度决定了关节轴承的宽度和接触面，中心孔尺寸决定销轴直径，杆身长度则决定连杆端到铰接中心的距离。安装时不能只关注螺纹能否拧入，还要核查头部外圆与相邻支架、螺母、垫圈之间的间隙，确保摆动过程中不发生干涉；同时，销轴穿过中心孔后，应通过锁紧螺母、开口销、卡簧或端面压板保持轴向定位，防止工作振动导致连接松脱。

　　设计思路上，杆端轴承的核心是把“固定连接”和“角度自由”组合在同一零件中。杆身提供可调节的螺纹连接长度，便于在装配时改变连杆有效距离；环头内部的关节副提供旋转与摆动自由度，使机构在受载时仍能平顺动作。若用于拉力较大的场合，应优先校核螺纹根部有效截面积、环头侧壁拉伸强度以及关节孔的接触压应力；若用于频繁摆动的场合，则要关注衬套材料、润滑空间和防尘结构。模型中环形头部的宽厚造型，有利于提高径向承载能力，但也会增加端部质量和所需安装空间，因此在轻量化摆臂上使用时，需要在强度、惯量和布局之间取得平衡。

　　三维建模过程中，可先建立铰接中心、杆轴中心线和头部对称面，再以旋转方式生成环头主体，随后拉伸或旋转生成杆身，并在交接位置做圆滑过渡。内部关节孔应按装配关系分层表达，区分外环、内衬和内孔接触面，便于后续工程图中标注配合、粗糙度和热处理要求。螺纹段若用于展示，可采用简化纹理或标准螺纹牙型；若用于加工出图，则应明确螺纹规格、有效旋合长度和端部倒角。头部侧面的平面结构可用于扳手夹持，也可作为装配防转参考，建模时应保留足够的夹持宽度，避免现场安装时工具打滑。

　　在机构选型阶段，这类杆端关节轴承通常按照载荷方向、摆动角度、销轴直径、螺纹规格和安装中心距进行匹配。承受纯拉力时，杆身螺纹强度是关键；承受侧向弯矩时，环头宽度和关节接触面积更关键；若设备存在冲击载荷，还应放大安全系数并检查端部锁紧方式。装配后应保证关节转动灵活，不能因销轴过紧而锁死摆动，也不能因间隙过大导致敲击。通过该三维结构，可以直观检查连杆长度、头部包络、孔位高度和相邻零件运动间隙，为后续详细设计、工程图输出和机构运动验证提供清晰依据。
