UCT205带滑槽外球面带座轴承结构

　　该结构对应输送机、提升机、张紧机构以及轻型传动设备中常见的滑槽式外球面带座轴承单元。与固定式立式或菱形座不同，UCT系列的核心价值在于座体两侧预留长槽安装边界，使轴承中心能够沿槽向进行有限位移，从而在皮带输送、链条传动、辊筒排布等场景中承担张紧调节、装配补偿和运行间隙调整的作用。现场安装时，不必通过整体移动机架来修正轴系位置，只需松开槽内紧固件，推动轴承座沿导向方向滑移，即可改变轴端间距或皮带预紧状态，调整完成后再锁紧固定。这种结构在农业机械、食品输送线、包装输送段、木工设备以及小型自动化生产线中使用频繁，尤其适合两侧对称布置、需要同步调节辊轴位置的部位。

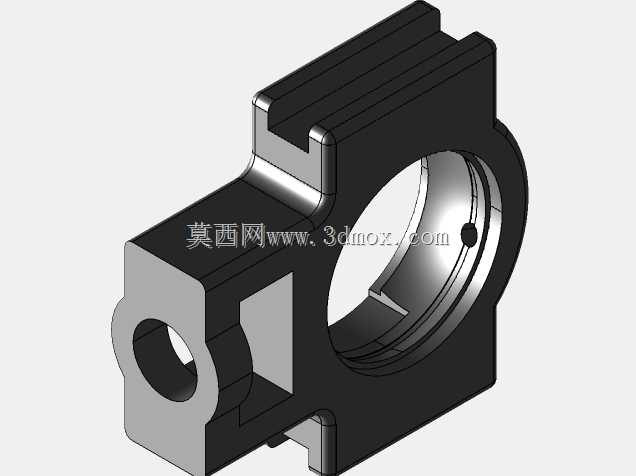

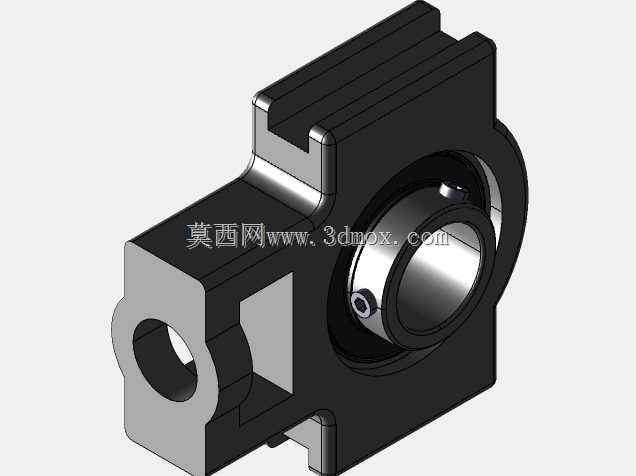

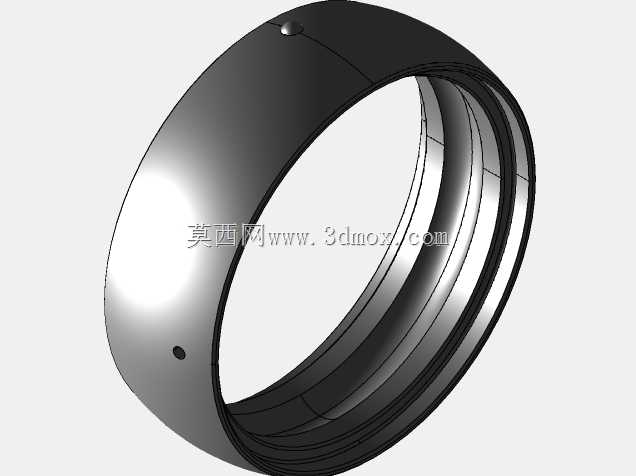

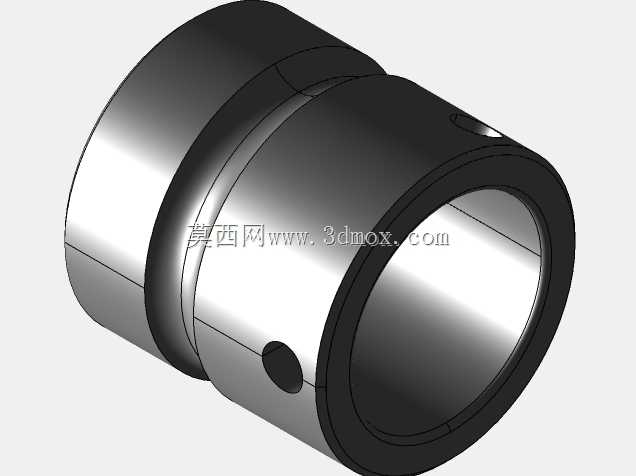

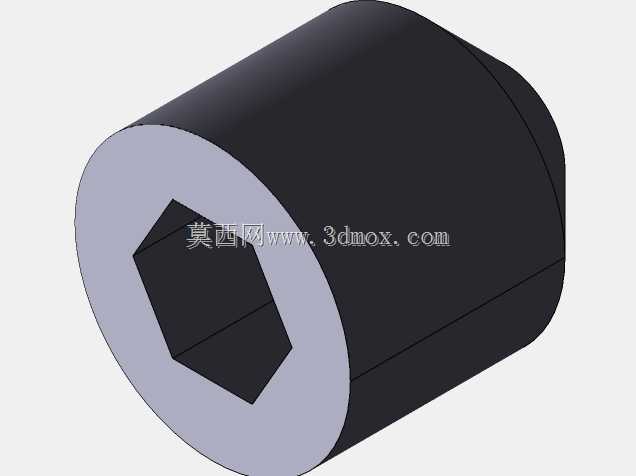

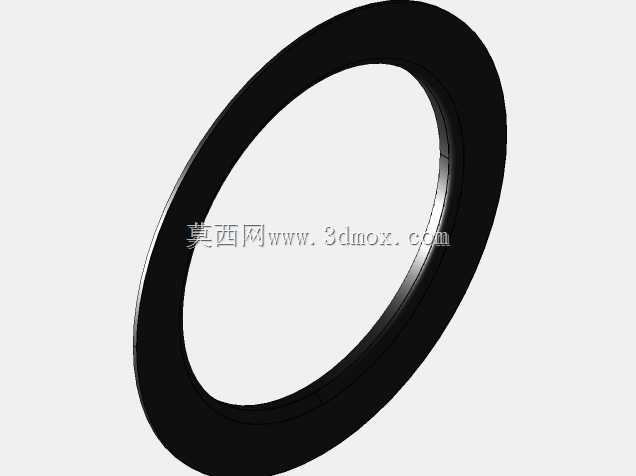

　　从产品功能看，模型由滑槽式铸造座体、外球面轴承内圈、外圈球面配合段、顶丝锁紧结构以及密封防护区域共同组成。外球面轴承的外圈与座孔采用球面接触关系，能够在轴出现轻微挠曲、安装孔存在同轴度偏差或机架焊接变形时提供自动调心能力，避免滚动体承受额外边缘载荷。内圈一侧设置顶丝孔，装配时将内圈套入传动轴，通过紧定螺钉压靠轴面实现周向和轴向固定，适合旋转方向相对稳定、载荷中等的传动轴端。座体中央的大圆孔容纳轴承外圈，两侧伸出的安装耳板加工成长圆形滑槽，槽宽与配套螺栓规格相匹配，槽长决定可调行程；端部侧向凸台和加强过渡区则用于提高座体在张紧力作用下的刚性，减少耳板根部因反复受力产生的应力集中。

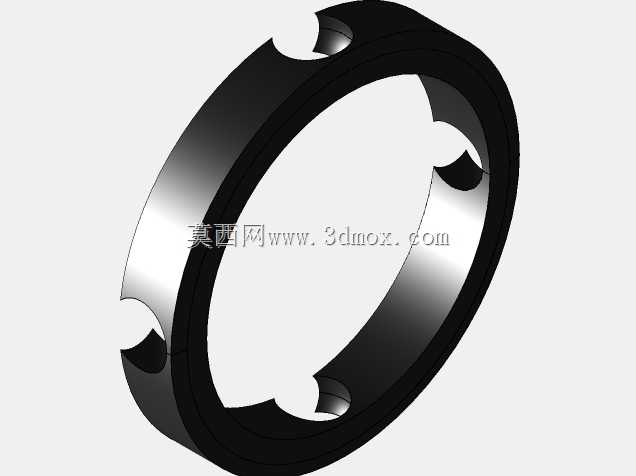

　　建模时需要重点表达几个工程关系。其一是座体外形并非简单方块拼接，顶部、底部和侧部均带有与铸造工艺相符的拔模斜度与圆角过渡，壁厚围绕轴承孔形成连续承载环，滑槽周围材料加厚，以承受螺栓锁紧压力和皮带拉力。其二是轴承内圈、外圈、钢球区域和密封件之间的装配层次，内孔直径对应205系列轴承的轴径规格，外圈球面与座孔之间应保留同轴配合关系，顶丝孔位置需与内圈宽端面保持明确角度，便于装配工具操作。其三是安装边界，滑槽中心线相对轴承中心的方向决定张紧调节方向，两槽的平行度、槽端到孔中心的极限距离、座体总宽、总高以及孔轴线到底面或侧面的位置，都是设备布局时必须校核的尺寸。若将其用于输送辊两端，左右两件轴承座应镜像或对称布置，滑槽方向必须与皮带张紧方向一致，否则调节行程无法转化为有效的中心距变化。

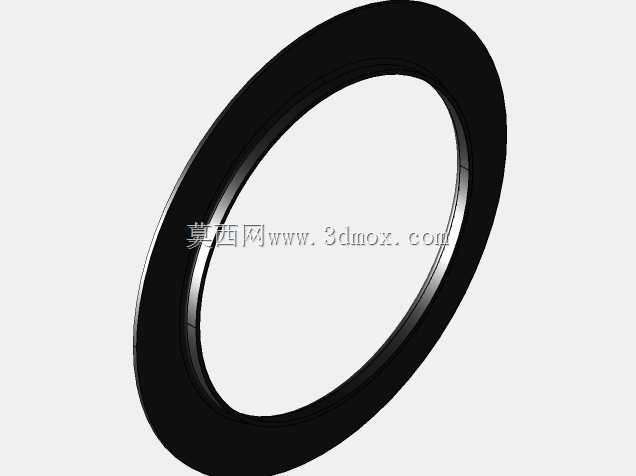

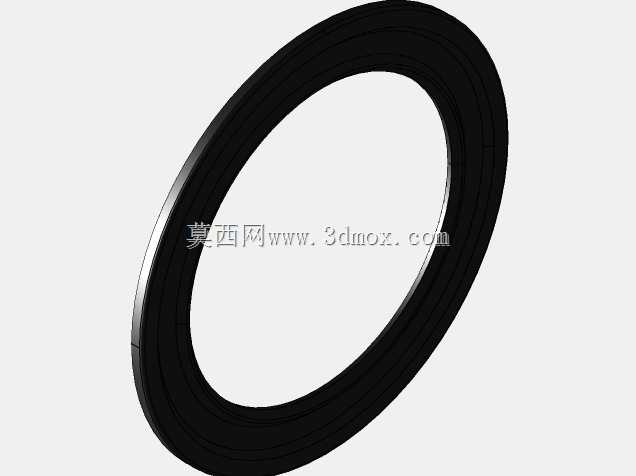

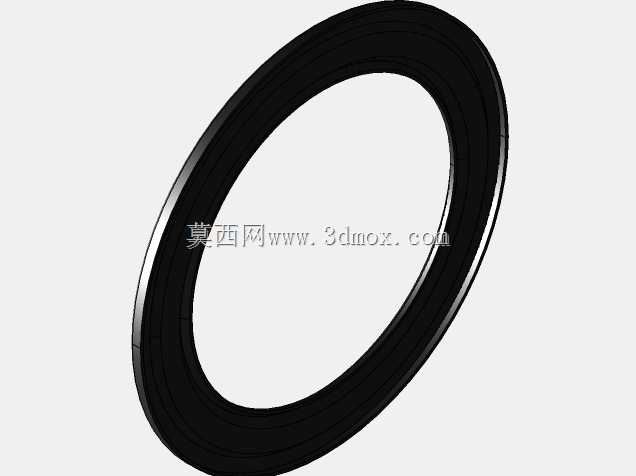

　　在实际选型中，这类轴承单元不只关注内孔尺寸，还要结合轴端载荷方向、调节行程、螺栓安装空间和环境污染程度判断。滑槽座承受的主要是沿槽方向的张紧反力以及轴传递的径向载荷，若设备冲击较大，应在槽面增加平垫圈或专用压板，降低局部压陷风险。外球面轴承自带密封结构，可阻挡粉尘和纤维进入，但在粉料、木屑、潮湿冲洗等工况下，仍需考虑外加挡罩或润滑维护空间。三维布局阶段，应把轴承座作为可调元件处理：既要给出 nominal 安装位置，也要检查滑移至两个极限位置时是否与机架侧板、电机座、护罩或张紧螺杆发生干涉。模型中黑色座体与金属轴承内圈的分区表达，有利于在装配图中区分铸造支撑件与旋转件，也便于后续生成工程图、明细表和安装示意。

　　结构设计思路上，UCT205把“支撑旋转”和“位置调节”合并在同一零件单元中：轴承负责回转与调心，滑槽座负责固定与位移，顶丝负责轴套锁定，密封结构负责维持轴承内部润滑状态。对机械设计人员而言，使用该类标准件可以减少自制张紧座的绘图和加工量，缩短输送设备改型周期；对建模人员而言，准确还原滑槽、球面配合、顶丝孔和加强外形，比单纯建立外观块体更能服务于装配校核、干涉检查和维护说明。
