内螺纹杆端关节轴承三维结构

　　杆端关节轴承属于铰接传动系统中常见的基础连接件，这一结构把带内螺纹的杆体与带球面滑动副的头部整合为一体，主要用于需要同时承受拉力、压力并允许一定角度偏转的连接位置。设备运行时，被连接件往往无法保持严格同轴，机架焊接变形、载荷方向变化、振动累积以及装配公差都会让销轴与安装面之间产生微小偏角；普通刚性耳环或固定衬套在这种工况下容易出现边缘接触，局部应力集中后表现为卡滞、异响或孔壁磨损。杆端关节轴承通过头部内球面与外圈之间的相对滑动，可在三维空间内补偿角度偏差，使传力路径尽量保持沿杆体轴线方向，降低附加弯矩。

　　从实际布置看，这类零件广泛出现在液压油缸导向、门架支撑、连杆机构、包装设备摆臂、输送线张紧装置、农机悬挂以及小型专用设备的可调连接点上。以气缸或油缸端部连接为例，活塞杆运动过程中会受到负载侧向力影响，若直接采用刚性螺纹接头，活塞密封和导向带会承受持续偏载；加入杆端轴承后，铰接点能够随机构轨迹自由摆动，缸筒受力更接近纯轴向，有利于延长密封件寿命。在门盖、翻转架和调节拉杆中，杆端的内螺纹还承担长度微调作用，旋转杆体即可改变两端铰接中心距，装配时用于消除累计误差，运行后也可补偿磨损带来的间隙变化。

　　该模型的外形由上部环形头部和下部圆柱螺纹杆体两部分构成。头部为加厚圆环，中心设置可穿销轴的通孔，孔内布置关节轴承外圈；外轮廓从圆环向杆体过渡，采用较大的圆角和实体加厚区，避免铰接载荷在头杆交界处形成突变截面。下部杆体沿轴线延伸，末端加工内螺纹，用于与外部螺杆、拉杆或调节螺栓连接。建模时需要重点控制三个边界：一是头部销轴孔的直径与宽度，它决定配用销轴尺寸以及轴承外圈的压装关系；二是头部外圆和端面到相邻构件的间隙，摆角达到极限时不能与支架侧板发生碰撞；三是杆体螺纹规格、旋入深度和锁紧空间，螺纹有效啮合长度不足会影响抗拉能力，过长则可能顶死或影响调节行程。

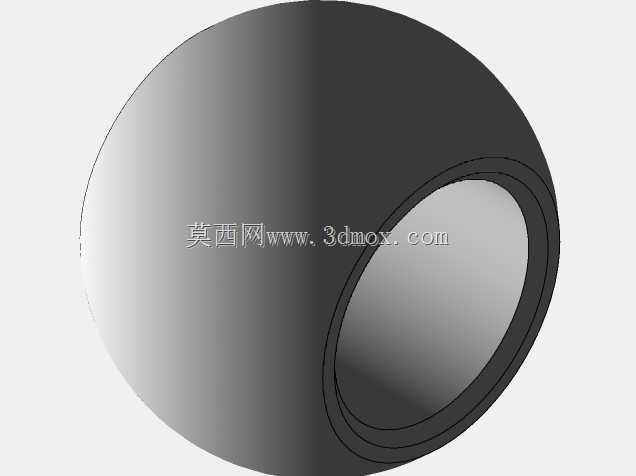

　　结构设计上，头部孔内的球面滑动副是功能核心。内圈通常围绕销轴固定，外圈或球面衬层在头部孔内承受径向载荷，接触面为近似球面，可同时允许绕销轴轴线以外的方向小范围倾转。与普通深沟球轴承不同，关节轴承不追求高速旋转，而强调低速摆动、重载和角度补偿，因此配合间隙、润滑保持和防尘能力比旋转精度更重要。若设备处于粉尘、浆料或户外环境，头部端面应考虑密封盖、防尘圈或整体封装形式，防止磨粒进入球面摩擦区；若用于频繁摆动位置，则应在头部设置润滑通道或选用自润滑衬层，减少维护点。

　　安装边界方面，销轴穿过头部后通常由支架两侧板支撑，侧板间距应略大于轴承头部宽度，使铰接件能自由摆动而不被夹紧；销轴与支架孔之间可采用过渡配合或衬套配合，端部通过开口销、挡圈或锁紧螺母限位。杆体端螺纹连接时，需要保证螺杆轴线与杆端轴承轴线在静态装配时基本一致，初始偏角不宜过大，否则会占用关节轴承的补偿余量。调节长度后应使用锁紧螺母固定，防止设备振动导致螺纹回转松动。对于承受交变载荷的机构，不能仅按静态拉力选型，还要结合冲击系数、螺纹根部应力集中、头部端面承压以及销轴剪切强度共同校核。

　　三维建模过程中，应把头部圆环、球面轴承、销轴孔、杆体和内螺纹作为关联特征处理。头部与杆体交接处不宜做成尖锐直角，圆角半径要结合锻造或切削工艺保留实体余量；内螺纹可用简化牙型表达装配关系，但在工程图中必须标注规格、公差和有效深度。运动校核时，可将杆端轴承装入简化连杆总成，给定机构极限位置，测量头部外圆、杆体端部和锁紧螺母与周边板件的最小间隙，同时检查球面副在最大摆角下是否仍有足够接触面积。这样得到的数字模型既能用于结构展示，也能直接服务于铰接点选型、装配干涉检查和零部件出图。
