UCT207滑块式带座外球面轴承

　　在输送线、张紧机构和需要微量调节轴心位置的传动布局里，滑块式带座轴承往往比固定式立式座更实用。这个UCT207结构把外球面球轴承嵌入槽形滑块座中，座体两侧保留平直导向面，安装后可沿机架滑槽推移，从而改变轴端支撑位置。它最常见的用途是皮带输送机张紧：从动辊两端各装一只滑块座，通过螺杆推动座体沿导轨滑动，皮带就能获得合适张紧力，避免运行中打滑或跑偏。

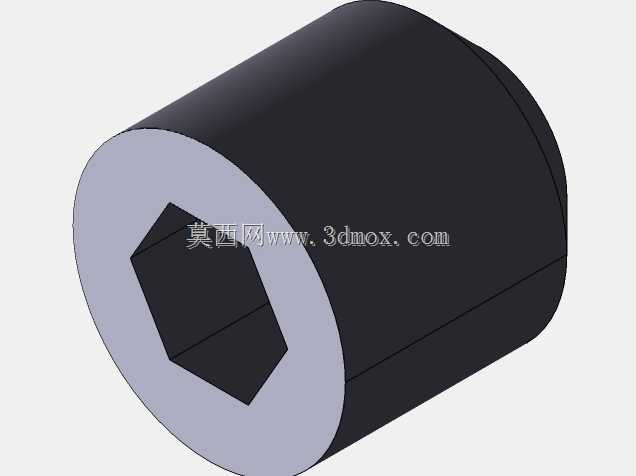

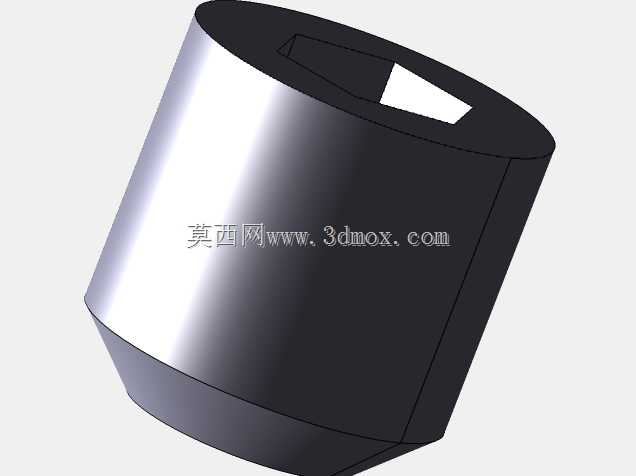

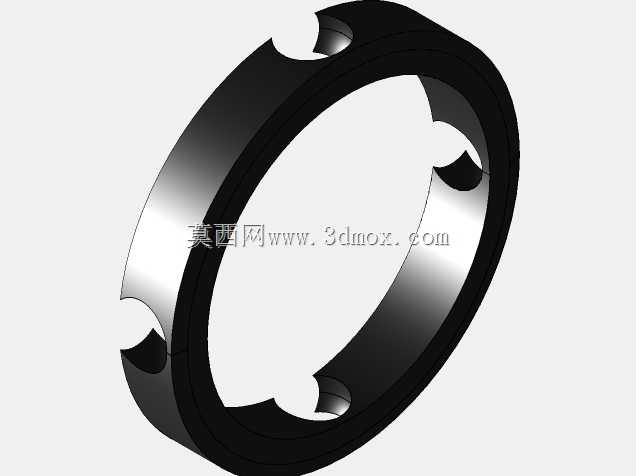

　　从功能上看，该部件不是单纯的“座加轴承”拼装。外球面轴承外圈为球面，装入座孔后可在一定角度范围内自适应偏转，补偿焊接机架、长辊轴和多支撑同轴度误差；内孔一侧设置顶丝，装配到轴上后拧紧即可锁定周向和轴向位置。滑块座顶部的开槽与加强筋承担导向和抗弯作用，底部及侧面贴合滑槽，受力方向明确，适合承受径向载荷并兼顾少量轴向约束。

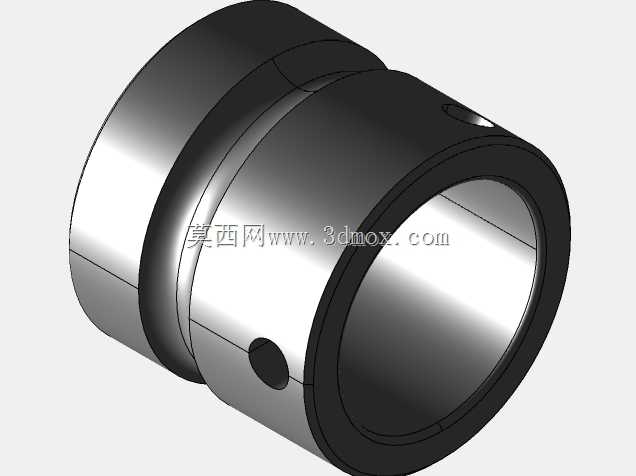

　　建模时需要把几个工程边界交代清楚。首先是轴承内孔与轴径的配合关系，UCT207对应207系列外球面轴承，公称轴径应按样本取35mm；内圈宽出座体两侧，顶丝孔位于内圈延伸段，不能被座体遮挡。其次是滑块座的导向宽度和滑槽长度，座体在槽内既要能滑动，又不能出现明显侧向晃动；槽口压板或挡边应压住座体肩部，防止轴承受载后抬起。第三是张紧螺杆的作用点，最好落在轴承中心附近或座体受力对称线上，避免推动时座体偏摆、卡滞。

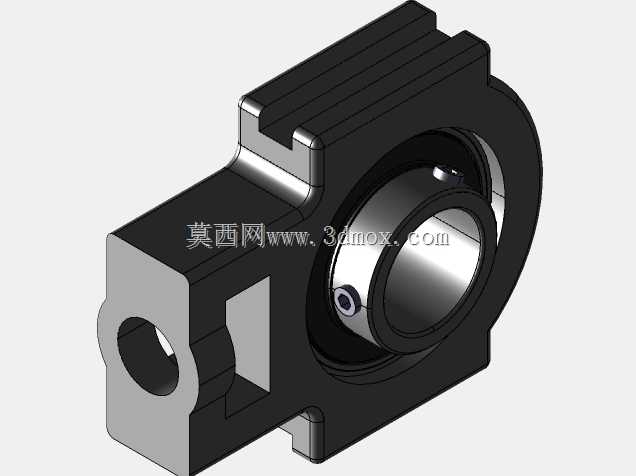

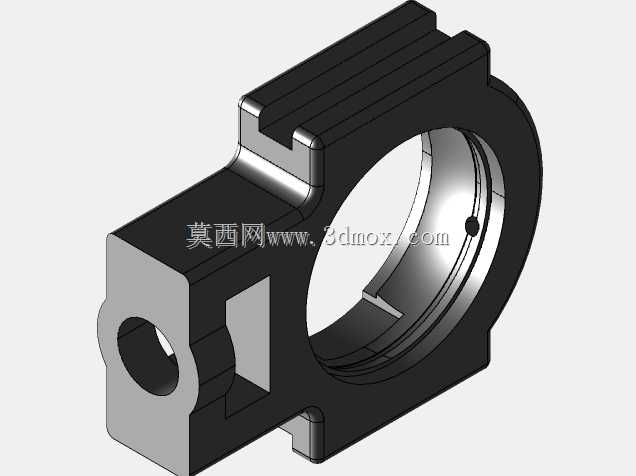

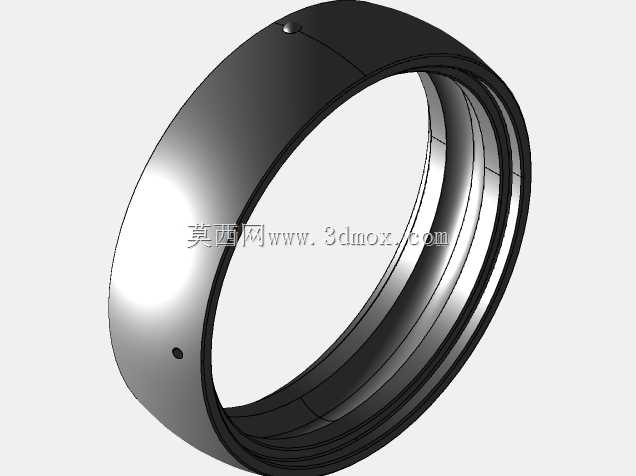

　　外形处理上，座体采用铸件常见的厚重侧壁、圆角过渡和顶部多道加强筋，筋条方向与主要弯曲载荷相适应。轴承外圈装入后，座孔端面形成环形包容区，外侧可见轴承外圈圆弧和内圈圆柱面；注油嘴或润滑结构应保留在便于操作的位置，不能在装入滑槽后被机架挡住。模型中黑色座体与金属色轴承形成区分，有利于工程图中识别装配关系，也便于检查内圈、外圈、顶丝和座体之间是否存在干涉。

　　实际选型时，不能只看内孔直径。滑块座的总宽、总高、安装槽尺寸、中心高以及螺杆连接位置都会影响机架设计。若滑槽过短，张紧行程不足；若导向面间隙过大，辊轴在负载下会产生摆动；若两只滑块座推进不同步，辊轴与输送方向不垂直，皮带仍会跑偏。布置时应让张紧调节螺杆沿受力方向直线作用，并在两侧设置锁紧件，调整完成后固定座体位置。

　　这类轴承单元广泛用于农业机械、食品输送、包装线、木工设备、小型传动滚筒和导轨式张紧装置。相比在钢板上现场焊接轴承支承，成品滑块座具有互换性好、安装孔位规则、对轴挠曲容忍度高的特点。三维设计阶段把座体导向面、轴承球面调心范围、顶丝锁紧位置和张紧行程一并建出，可以提前发现机架滑槽与润滑维护空间的冲突，也能让后续出图和采购选型保持一致。
