电木锅柄多型腔注塑模具结构

　　这套三维结构围绕电木材质锅柄类零件的批量成型展开，模具采用一模多腔排布方式，在同一模次内完成多个手柄坯件的充型与固化，适合厨房炊具配件、隔热握持件以及热固性塑料制品的稳定生产。从现场使用角度看，锅柄属于长期接触热源的承载件，既要求材料具备耐热、隔热和一定刚性，又要在握持区域形成符合人手抓握的曲面形态，因此模具分型不能只追求简单开合，还需要兼顾异形轮廓的脱模、嵌件定位以及成型后手柄表面的完整性。

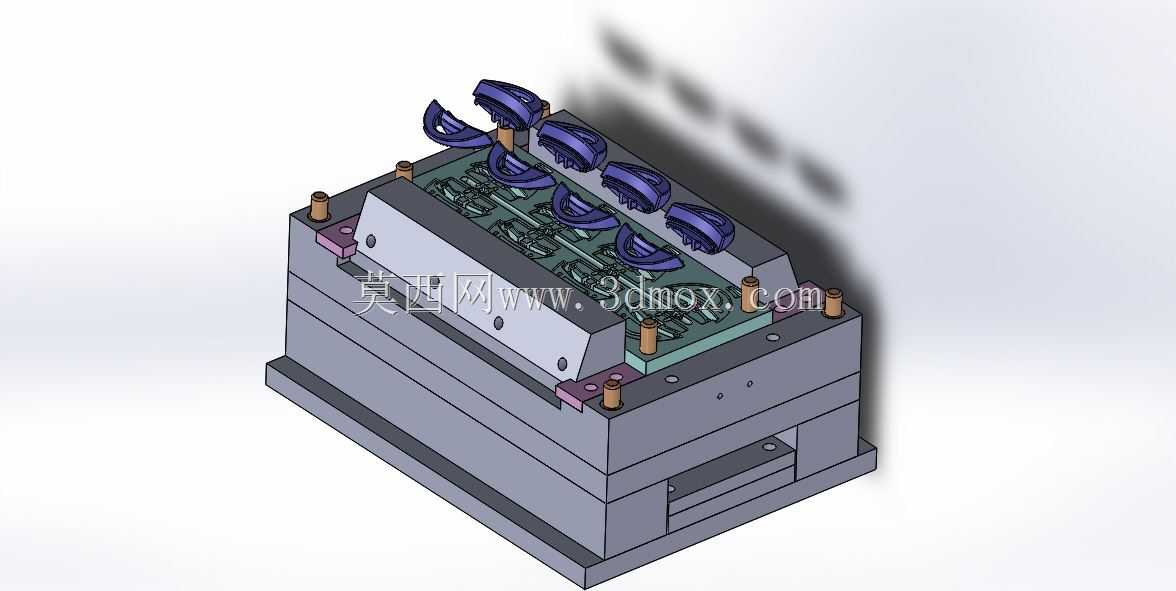

　　模架部分采用层叠式板件组合，底部承托板、动模支承板、型腔固定板和上模安装板之间通过导柱导套保持开合方向一致。四周布置的导向元件承担合模对中作用，能够减少多腔模具在反复受压后出现的型腔偏移。模具外侧可见多根圆柱导向件和锁紧承压结构，它们在合模终了时承受锁模力，并把注射压力均匀传递到模板区域，避免局部模板翘曲。对于电木成型而言，模温控制和固化节奏比普通热塑性注塑更敏感，型腔区域需要保持稳定热量传递，使物料在型腔内完成交联反应，因此模板厚度、隔热边界和加热元件安装空间都需要在结构设计阶段预留。

　　型腔排布沿模具中线对称展开，多个手柄成型位依次排列，使浇注距离尽量接近。手柄外形带有弧形握把、端部连接座和局部加强轮廓，成型面并非单一平面，而是由多段曲面和台阶面组成。上模侧对应手柄外表面，下模侧承担内腔与连接结构成型，侧向倒扣区域通过斜顶或滑块机构完成脱模。图中紫色部件表现为端部成型及侧向抽芯相关结构，它们在开模过程中随机械动作退出倒扣位置，避免手柄侧边凸起或连接孔位被强行拉坏。多腔设计虽然提高了单次产出，但也对流动平衡提出要求，任一型腔进料过早或过晚，都会造成充型密度不一致，进而影响电木件固化后的尺寸稳定性。

　　浇注系统设置在型腔中部附近，主流道、分流道和进料口沿成型件排列方向展开。热固性物料在进入型腔后需要快速充满薄壁和厚壁过渡区域，锅柄握持段通常壁厚较均匀，而与锅体连接的端部会出现局部加厚、孔柱和装配面。分流道截面不能盲目放大，否则产生过多凝料并影响热量传递；也不能过小，否则流动阻力升高，远端型腔填充不足。设计时需要结合手柄投影面积、型腔数量和锁模设备参数，校核进料口位置，使熔料从连接端向握持端逐步推进，减少包气和烧焦风险。

　　顶出系统布置在动模一侧，依托顶针板、回位机构和支承柱完成动作。手柄类零件成型后会包覆在型芯上，若顶出力集中在薄壁弧面，容易留下顶白或变形痕迹，因此顶出点应优先靠近连接座、加强筋根部和壁厚较大的区域。图中模具下部预留了顶出空间和支撑结构，能够与注塑机的顶杆动作匹配。回位机构在合模前使顶针板恢复初始位置，防止顶针与型腔碰撞。对于多腔模具，顶出平衡同样关键，各型腔顶针行程需要保持一致，确保多个手柄在同一开模循环中同步脱离型芯。

　　安装边界方面，模具外形以矩形模架为基础，长宽尺寸需要满足注塑机拉杆间距，顶部和底部模板分别对应设备固定模板与移动模板。吊装、锁模、定位环和喷嘴对接区域都应围绕设备中心布置。模具闭合高度、开模行程和顶出行程之间要形成合理关系：开模距离既要让手柄连同浇注凝料顺利取出，又不能超过设备允许行程；顶出行程则要保证制品完全脱离型芯表面。侧向抽芯机构的运动方向不能与导柱、顶针和取件空间干涉，滑块下方需要设置耐磨和限位结构，长期生产后仍能保持重复位置精度。

　　从零件功能看，锅柄成型后需要与金属锅体或连接件装配，端部孔位、卡扣面和支撑平面的尺寸一致性直接影响后续装配。模具在这些位置设置了成型镶件，便于局部加工、抛光和维护更换。握持曲面则强调顺滑过渡，分型线应尽量避开人手直接接触的高感知区域，若无法避开，也要设置在便于后续修整的轮廓边缘。冷却或加热通道围绕型腔分布，使各腔温度趋于一致，这对电木件的固化均匀性、表面光泽和批量尺寸稳定都有直接影响。整体结构体现了热固性炊具配件模具在多腔排布、侧向抽芯、浇注平衡和顶出防护方面的典型工程思路。
