高尔夫4车载手机支架注塑模具结构

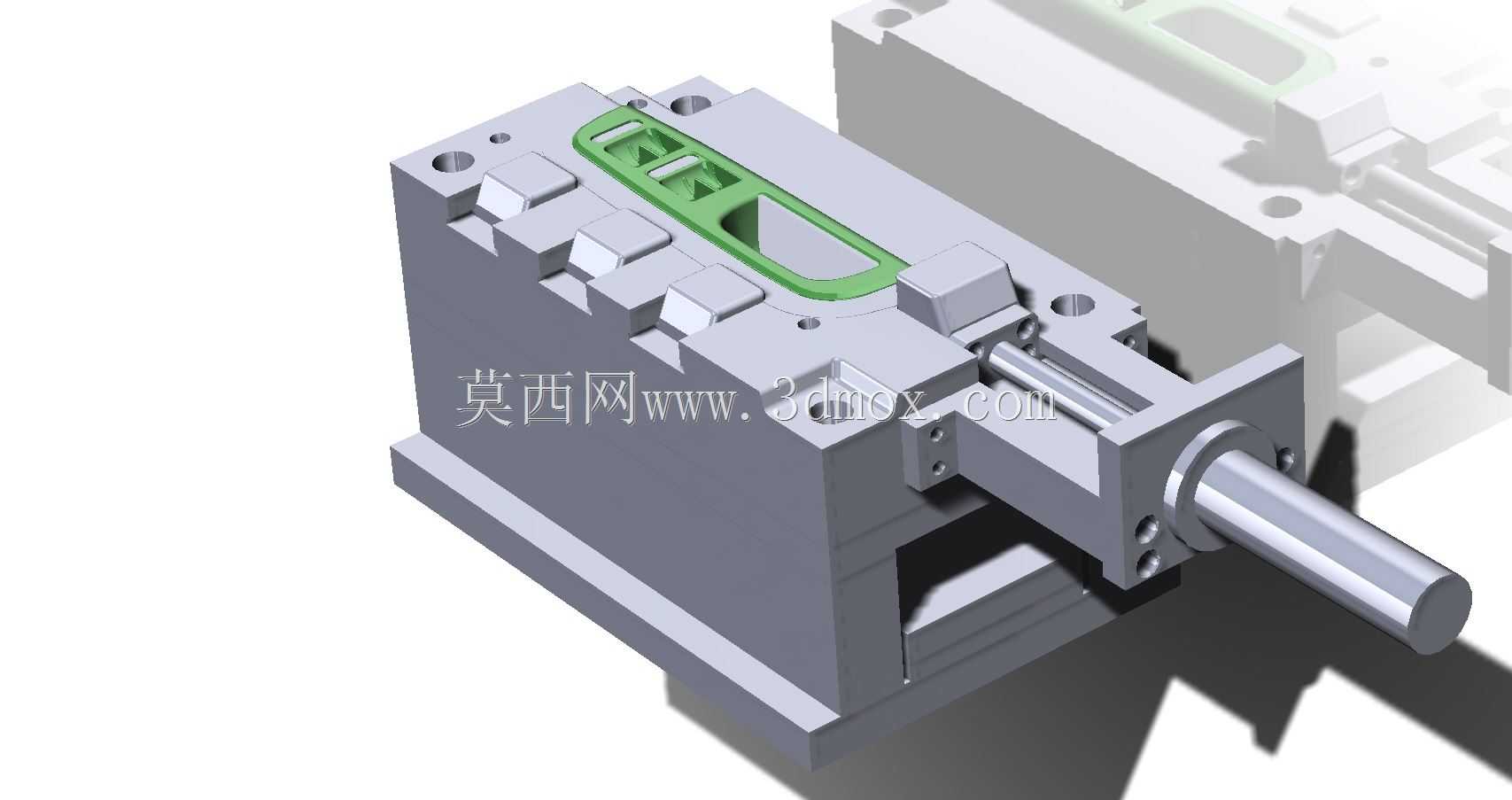

　　这套三维结构围绕高尔夫4车型配套的车载手机收纳支架塑件展开，模具采用典型的三板式细水口模架布局，整体为卧式注塑机适配的直装结构，模架长宽边界控制在350毫米乘280毫米区间，闭合总高度约320毫米，可直接适配160吨级标准卧式注塑机的拉杆间距与开模行程。从渲染视图中可以看到，模具朝向操作侧伸出的圆柱形组件为斜导柱驱动的侧向抽芯油缸辅助锁止机构，针对支架塑件侧面的卡扣穿孔与长条形避让槽结构，单纯依靠斜导柱抽芯会出现抽芯距离不足、抽芯末端卡滞的问题，因此在斜导柱完成初始30毫米预抽芯后，由侧边的液压油缸完成剩余45毫米的长距离抽芯动作，避免侧滑块与塑件内侧的弹性卡扣发生干涉。

　　塑件本体为带网格减重槽的长条形薄壁件，也就是视图中模腔位置露出的绿色成型区域，平均壁厚控制在1.8毫米，边缘翻边高度12毫米，表面要求做细晒纹处理，不能有明显熔接痕与翘曲变形。设计阶段首先对塑件的脱模斜度做了逐面校验：所有外观面脱模斜度取1.5度，内侧装配卡扣面斜度加大到2度，既保证注塑填充时熔体流动顺畅，也避免开模顶出时塑件表面被拉伤。浇注系统采用点浇口进料，浇口位置选在塑件背面非外观的网格加强筋交汇处，熔体从浇口进入后沿长条形型腔向两端填充，填充行程约110毫米，通过模流预判填充末端的排气槽开设在分型面的四个边角，排气槽深度控制在0.02毫米，既可以顺利排出型腔内的空气，也不会出现熔体飞边。

　　冷却回路的布置围绕型腔与型芯两侧独立排布，型腔侧采用两条直径8毫米的直通水路，距离型腔表面恒定15毫米，水路间距25毫米；型芯侧因为存在多组顶针与滑块安装位，采用隔片式水井冷却，水井直径12毫米，深度直达型芯成型区域下方，保证塑件厚壁的翻边位置冷却速率均匀，将成型周期控制在28秒以内，同时把塑件翘曲量控制在0.3毫米以内，满足车载配件装车后与仪表台卡位的装配公差要求。

　　顶出系统采用扁顶针加圆顶针组合的布局：在塑件的薄壁平面位置布置直径3毫米的圆顶针，在狭窄的加强筋根部配置厚度1毫米、宽度6毫米的扁顶针，避免顶针在薄壁位置顶穿塑件。所有顶针的安装端面都做了避空处理，顶出行程设定为60毫米，开模后塑件随动模侧后退，先完成定模侧的流道凝料自动脱落，随后侧边油缸带动侧滑块完成侧向抽芯，最后注塑机顶棍推动顶针板，将塑件从型芯上平稳顶出，顶出过程中顶针板设置了早回机构，合模前顶针板先完全复位，避免侧滑块回位时与顶针发生碰撞干涉。

　　模具的导向系统采用四根标准导柱配直身导套，导柱直径30毫米，其中两根导柱做偏心偏移处理，防止装模时动定模反向合模损坏成型零件。模架的四个角都设置了承压块，合模时承受注塑机的锁模压力，避免分型面长期受压出现凹陷。针对车载支架塑件需要长期暴露在车内高低温环境的使用特性，成型零件选用预硬镜面模具钢，型腔表面做氮化处理，提升表面耐磨性与抗腐蚀能力，量产过程中即使添加玻纤增强的改性聚丙烯原料，模具寿命也可以稳定达到30万模次以上。整套结构在三维建模阶段就完成了所有开合模动作的动态干涉检查，滑块的行程极限、顶针的运动区间、冷却水路与螺丝孔的安全距离都逐一校验，现场装配时不需要额外烧焊改模，直接完成组模试模即可得到合格塑件。
