装甲车辆负重轮盘式制动盘结构

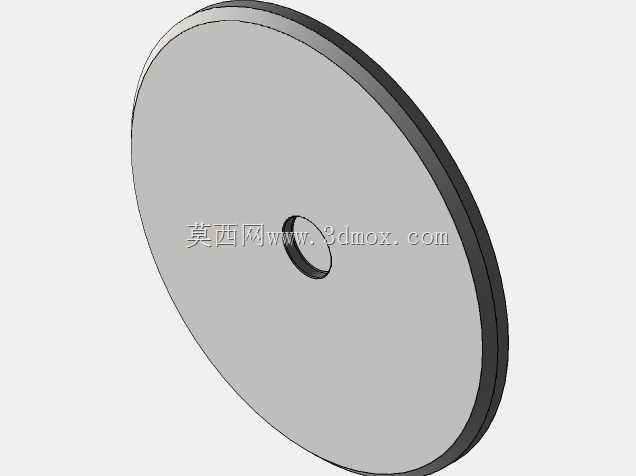

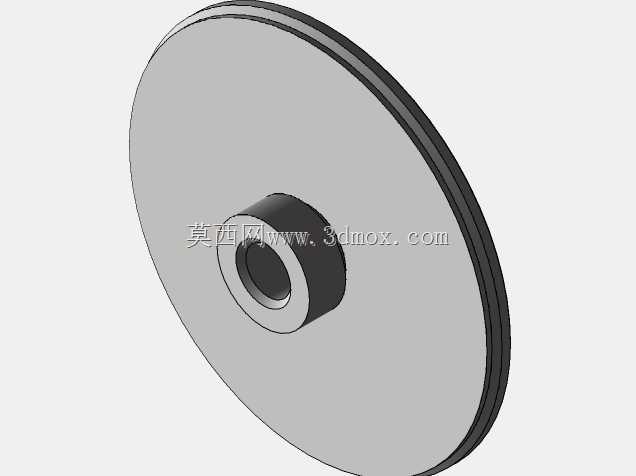

　　该零件为装甲履带车辆行走与制动系统配套的盘式制动摩擦盘，整体采用大直径薄圆盘回转体构型，在三维建模阶段完全遵循回转类机加工件的建模逻辑，以中心轴线为旋转基准，先绘制过轴线的半剖轮廓草图，通过旋转特征生成主体毛坯，再对两侧环形摩擦工作面、中心安装止口、多层阶梯沉台逐一做切除与圆角处理，保证全周壁厚均匀、无突变应力集中区域。

　　从实际装车场景来看，这类制动盘安装在坦克负重轮与侧传动输出轴之间，车辆行进过程中制动卡钳从盘体两侧夹紧外圈平整摩擦面，将履带传动的巨大动能通过摩擦转化为热能耗散，实现重型装甲车辆的行车减速与驻车锁止。盘体最外圈为等厚平直摩擦环带，该区域宽度完全匹配制动卡钳摩擦片的夹持行程，表面无多余凸起，保证卡钳压紧时接触面积均匀分布，避免局部偏磨导致制动抖动。

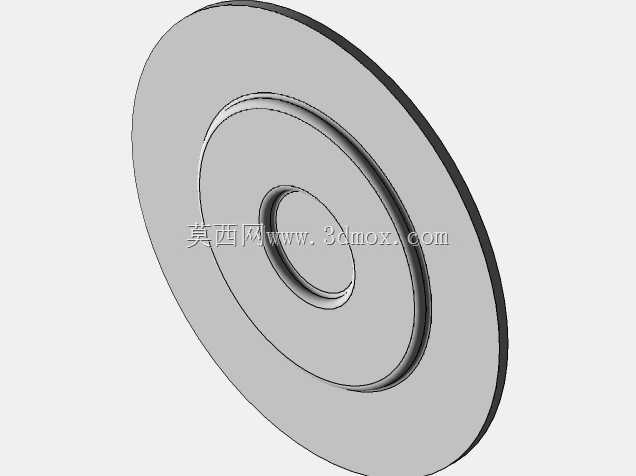

　　盘体朝向轮体的一侧设计了多层同心环形沉台，最内层中心通孔与输出轴轴头形成间隙配合，内层第一圈沉台用于嵌入轮体轮毂的定位凸缘，实现径向定心，保证制动盘与轮轴的同轴度，外圈第二道环形凹槽用于容纳轮毂端的防尘挡圈，阻挡野外行进时泥沙、碎石进入摩擦工作面与卡钳间隙。盘体背侧的环形台阶同时承担轴向定位作用，装配时盘体端面贴合轮毂安装面，通过沿中心圆周分布的紧固件压紧，台阶面的轴向尺寸公差直接决定制动盘的端面跳动量，建模时将配合面的粗糙度要求与装配预留间隙同步在工程图中明确标注。

　　设计阶段针对重型车辆制动工况做了针对性结构优化：盘体整体厚度在保证摩擦储热容量的前提下控制在合理范围，避免过重增加簧下质量；摩擦面与内侧安装台之间设置平缓过渡圆角，消除制动反复热胀冷缩时在截面突变位置产生的热疲劳裂纹；中心安装孔周边的实体厚度做局部加强，抵消紧固件预紧力与制动扭矩传递带来的复合应力。

　　安装边界方面，盘体外径需严格匹配负重轮内侧的容纳空间，盘体旋转时外圆与轮体护罩之间保留均匀的安全间隙，既不能间隙过小导致热膨胀后剐蹭护罩，也不能间隙过大造成卡钳摩擦片无法完全覆盖摩擦环带；中心安装止口的直径、深度与轮毂定位凸缘一一对应，装配后无需额外调整即可保证制动盘端面跳动满足卡钳工作要求。建模过程中所有回转特征保持全对称约束，未添加非对称减重孔，优先保证制动盘在强冲击、大载荷工况下的结构刚性，避免制动过程中盘面变形引发的制动力矩波动。
