通讯壳体注塑成型模具三维结构

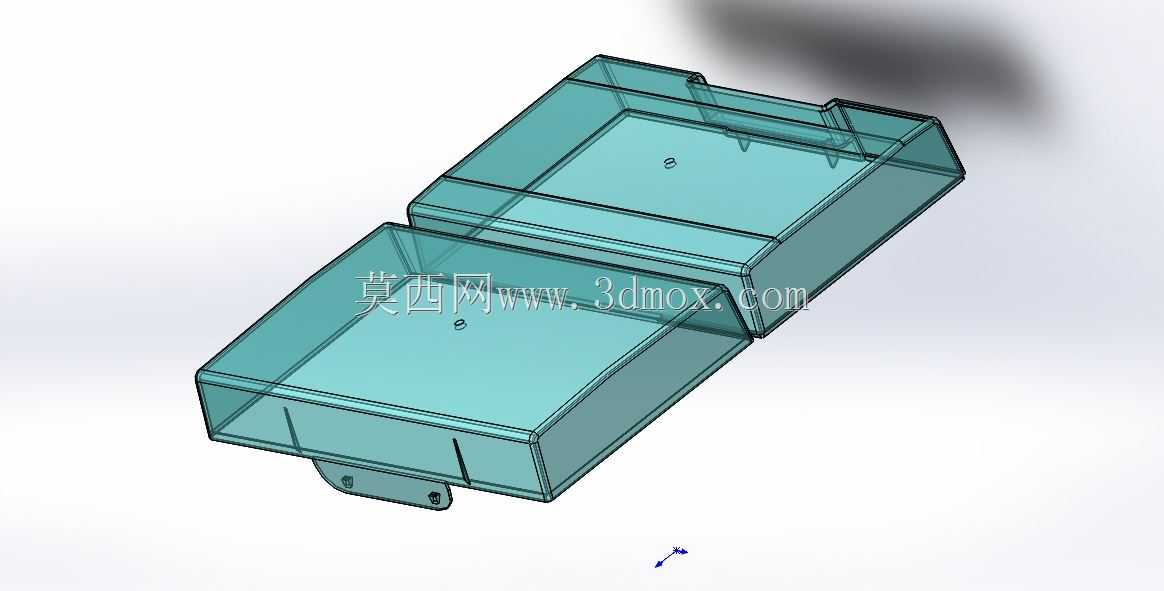

　　这套三维结构围绕通讯类小型壳体零件的注塑成型需求展开，模具采用典型的两板模侧向分拆布局，整体由定模侧、动模侧、中间成型嵌件及导向支撑部件构成，从爆炸视图可清晰看到各功能模块的装配层级与配合关系。在实际量产场景中，这类模具主要安装在对应吨位的卧式注塑机上，用于批量生产薄壁通讯设备外壳，适配手机配件、小型通讯终端、手持电子设备的塑料外罩成型，成型材料多选用ABS、PC+ABS等常用工程塑料，能够稳定保证壳体外观面质量与内部装配尺寸精度。

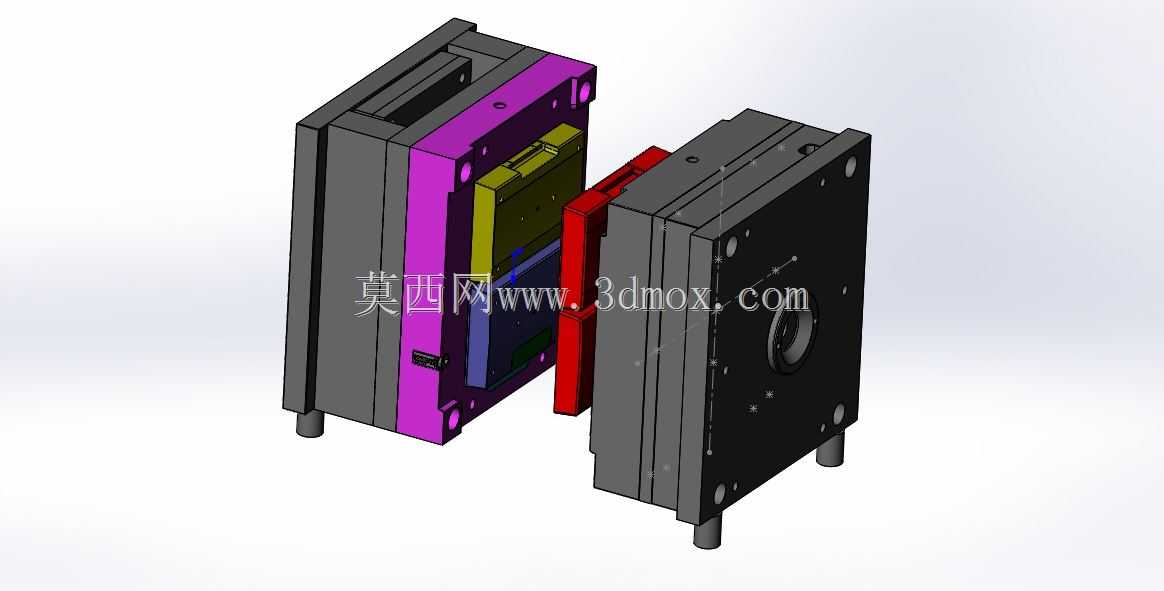

　　从结构设计思路来看，模具将型腔与型芯分别固定在定模板和动模板上，图中紫色、红色、黄色的分块结构对应不同的成型镶件与抽滑组件，针对壳体侧壁存在的倒扣、卡扣、接口开孔特征，采用侧向滑块抽芯结构，在开模过程中随动模侧的机械导向先完成侧向脱离，避免塑件顶出时被侧成型结构拉伤。分型面沿壳体最大轮廓线设置，保证开模时塑件随动模侧留存，排气槽沿分型面边缘均匀布置，可将充模过程中型腔内的空气顺利排出，减少壳体边缘出现烧焦、缺胶、气泡的缺陷。

　　成型区域的尺寸边界完全匹配目标通讯壳体的外形，模架整体长宽高预留了足够的安装余量，四周布置的四根圆形导柱导套承担合模时的定位导向作用，合模过程中导柱先进入导套完成初定位，再由锁模块承受注塑时的型腔内涨型力，避免定动模出现错位导致壳体壁厚不均。模具底部的支撑柱均匀排布在动模背板下方，正对注塑机的顶出安装区域，既可以减少注塑时模板受型腔压力产生的弯曲变形，也能为顶出板的往复运动提供稳定支撑。

　　冷却系统围绕型腔与型芯的成型面就近布置，水路距离成型壁面保持均匀间距，在壳体厚壁区域适当加密水路排布，缩短整个制件的冷却周期，避免壳体出现局部缩痕、翘曲变形。顶出机构采用均匀分布的顶针布局，顶针位置避开壳体外观面与内部装配卡扣的薄弱区域，顶出力分散作用在塑件的加强筋、边缘法兰位置，开模到设定行程后，注塑机顶杆推动顶出板，带动所有顶针同步将冷却定型的壳体从型芯上平稳推出，不会顶穿薄壁壳体或留下明显顶出痕迹。

　　侧向滑块的导轨采用嵌入式压条固定，滑块的斜导柱孔与定模侧斜导柱精准配合，合模时斜导柱带动滑块复位，滑块末端设置锁紧块，在注塑充模时牢牢抵紧滑块，承受塑料熔体的侧向压力，防止滑块后退导致壳体侧面出现飞边。所有成型镶件均采用单独拆分设计，针对壳体上容易磨损的卡扣成型位、小孔成型针，可单独拆卸更换，无需整体拆卸模仁，大幅降低后期量产维护的成本与停机时间。模具的安装尺寸完全适配标准注塑机的码模槽、顶出孔位布局，上下端面预留了足够的码模空间，吊装孔设置在模架四角，方便车间吊装转运与上机安装。整个结构在三维建模阶段完成了全干涉检查，开模、抽芯、顶出的所有运动行程都经过模拟验证，不存在零件运动碰撞的风险，可直接用于后续的模具零件加工、工艺编制与量产装配参考。
