大众车标注塑模具型腔结构设计

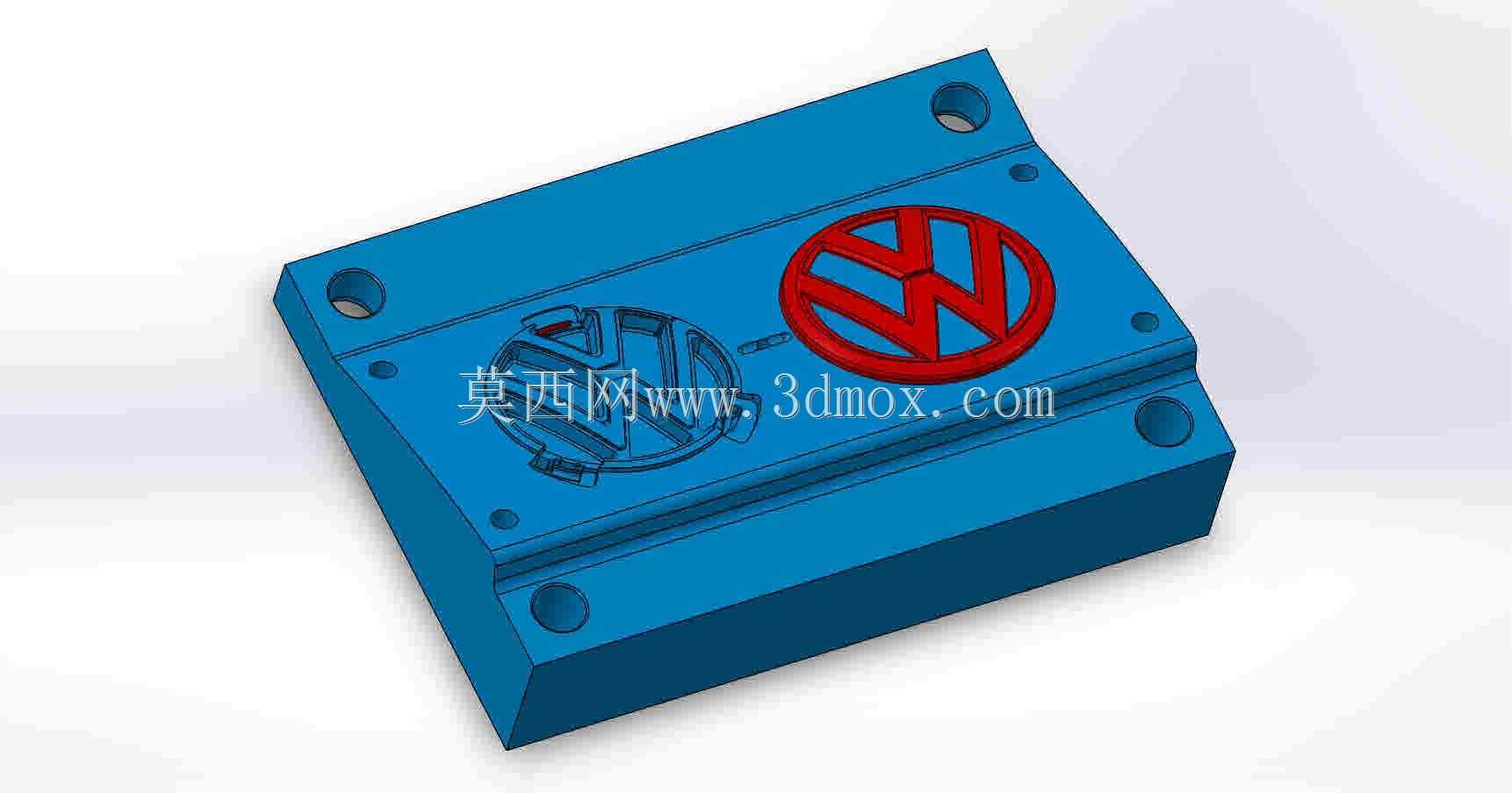

　　这套三维结构围绕大众品牌标识的注塑成型工序展开，核心是模仁型腔的完整成型方案，面向汽车内外饰标识件的量产场景，覆盖车标嵌件注塑、logo一体成型、饰件模压配套的实际生产需求。日常整车装配里，车头格栅标、尾门字标、方向盘中心标识都需要高精度模具来保证logo轮廓清晰、边缘无飞边、双色区域分界锐利，这套模仁结构正是针对圆形VW标识的成型特点做的针对性布局，模体主体采用长方体模架基准，六个角位预留贯通安装孔，孔位沿模仁外轮廓均匀分布，适配标准注塑机的模板锁附行程，安装时直接对齐注塑机动定板的T型槽位，穿入锁模螺栓即可完成固定，不需要额外加工转接垫板，大幅缩短换模调校的辅助工时。

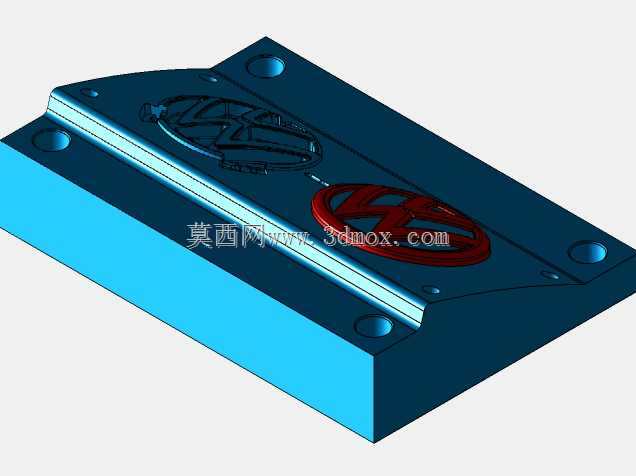

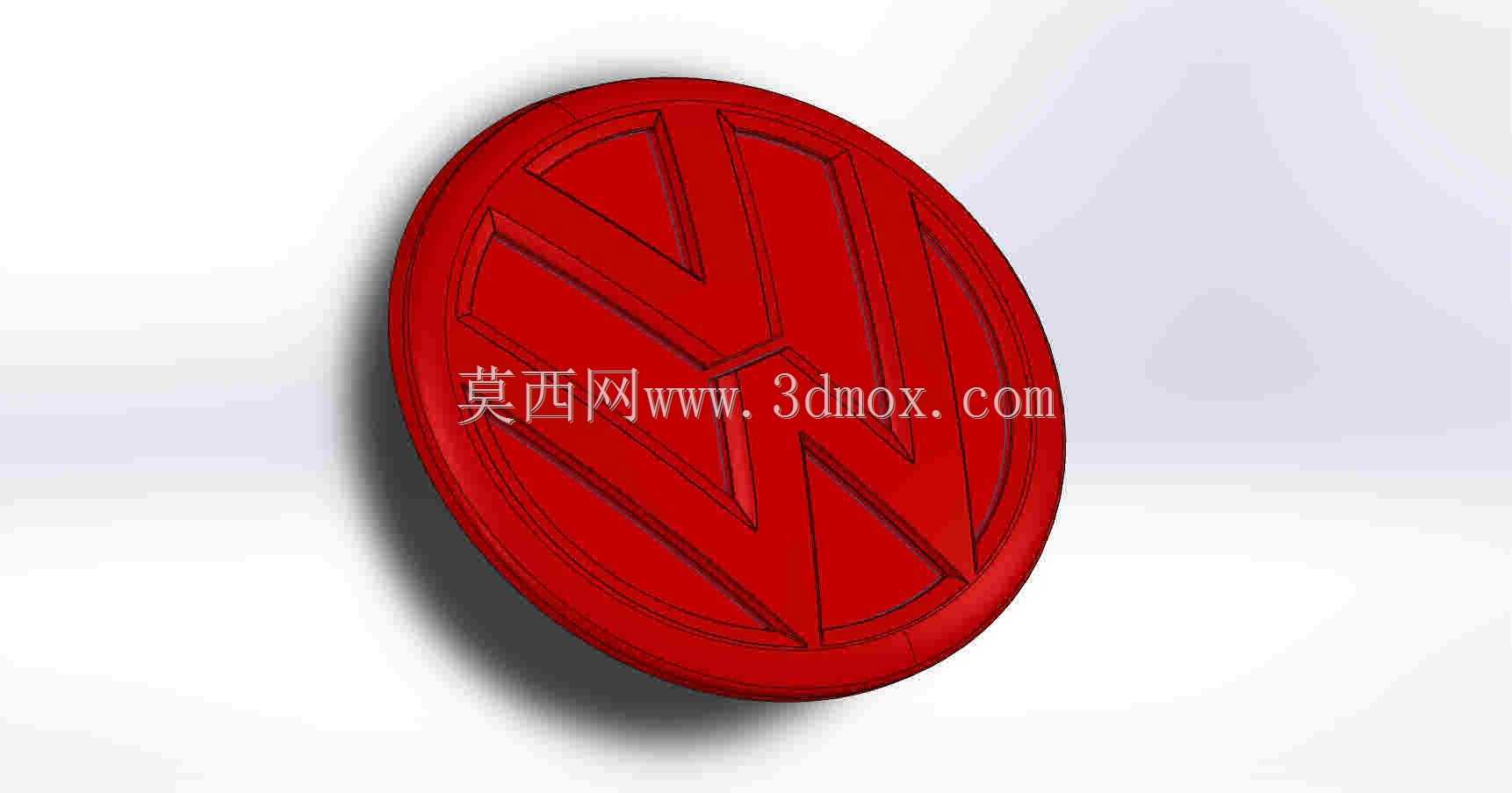

　　从成型功能来看，模仁上同时集成了两处标识成型区域：主区域是大尺寸圆形VW车标，采用下沉式型腔设计，logo的环形外轮廓、内部V与W的交错棱线都直接在模仁面上铣削成型，红色标识区域对应独立的镶件分型，后续量产时可以通过双色注塑或者嵌件预装的方式，让红色logo和蓝色基座形成清晰的色彩分界，避免传统喷涂工艺带来的流漆、色差问题；侧方的小尺寸型腔预留了异形车标的成型位，对应小规格尾标或者内饰小标识的共模生产，一套模具可以同时产出两种不同规格的品牌饰件，提升模架利用率，减少小批量件单独开模的成本投入。

　　设计思路上完全顺着注塑生产的实际痛点排布：首先模仁整体厚度预留了足够的冷却水路走空间，型腔下方距离模仁底面保留均匀的钢材壁厚，后续可以直通铺设循环冷却水道，让注塑过程中熔融塑料在型腔内均匀降温，避免logo厚壁位置出现缩痕、翘曲，保证标识件脱模后表面平整度达标，不会出现装配后和格栅面贴合缝隙不均的问题。其次所有成型棱线都做了脱模斜度处理，VW标识的竖向棱边预留0.5度到1度的出模斜度，避免硬顶脱模时刮伤标识表面的纹理，型腔边缘的分型面贴合精度控制在0.02毫米以内，合模后分型线刚好落在车标环形外圆的侧边，后续量产产生的飞边可以直接沿着环形轮廓一次性修除，不会在logo正面留下加工痕迹。

　　安装边界方面，长方体模仁的长宽尺寸适配300吨级标准注塑机的模板安装范围，角部安装孔的孔距完全匹配通用模架的螺丝孔位，模体四周的侧边预留了撬模槽和导柱避让位，合模时动定模可以通过导柱精准对位，不会出现型腔错位导致logo偏心的问题。日常生产换产时，不需要拆解整套模架，只需要更换对应logo造型的型腔镶件，就可以快速切换不同年款车型的标识生产，适配车企多车型混线生产的配套需求。整个结构没有多余的冗余特征，所有壁厚、孔位、型腔深度都围绕注塑填充、冷却、脱模三个核心工序做匹配，既保证模仁钢材的刚性，在数百吨锁模力下不会出现型腔变形，又尽可能控制了模体整体重量，方便车间吊装、调校和日常维护。
