双球式塑料卡扣锁合铰接固定件

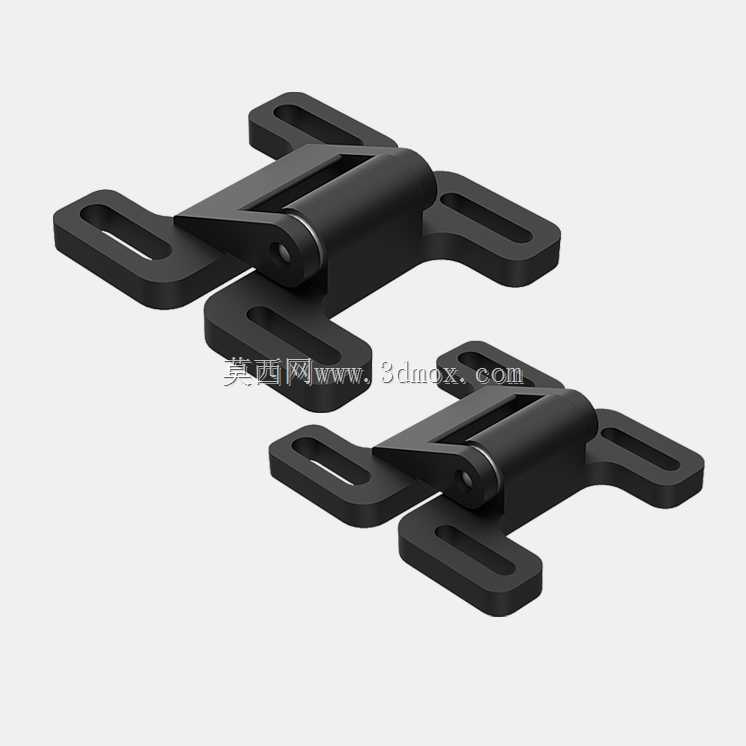

　　这款双球式塑料锁扣的结构围绕小尺寸箱体、检修盖板、轻型设备舱门的快速开合需求展开，整体采用对称双翼安装板加中部铰接锁体的布局，没有外露金属弹性件，依靠注塑件自身的形变与球头卡位实现闭合锁止，在通讯终端外壳、小型检测仪器护罩、户外弱电箱侧门、消费类电子设备可拆卸面板这类需要频繁开启又要控制装配成本的场景里适配性很强。

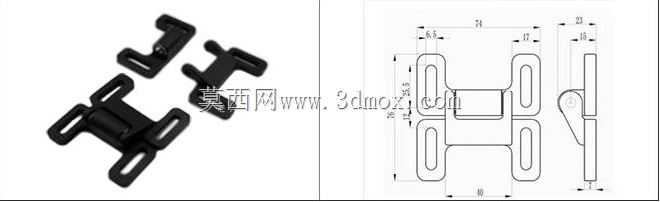

　　从实际安装边界来看，锁扣两侧的翼板各开设一条长圆形腰型安装孔，孔位沿翼板长度方向预留了充足的调节余量，现场装配时不需要极高的开孔定位精度，螺丝穿过腰孔后可以沿孔向微调锁体的安装位置，抵消门板和门框之间的装配累计公差，避免硬定位孔位出现锁舌对位偏差、扣合后虚位松动的问题。双翼板做了下沉式台阶过渡，锁体中部的铰接转轴区域凸起高度远低于常规金属搭扣，安装后不会在门板表面形成突兀的高凸起，对设备外观平整度要求高的消费电子外壳、便携检测设备舱盖来说，不会额外占用外部堆叠空间，搬运过程中也不容易剐蹭周边物件。

　　锁体的核心工作逻辑是两半铰接座绕中部销轴转动，扣合到位后两侧的球头卡位互相嵌入对应卡槽，依靠塑料材质本身的弹性变形完成卡接锁定：开启时只需要扳动锁体上的掀边，让球头从卡槽中脱出即可翻转解锁，不需要额外工具，日常检修时操作人员徒手就能完成开合，相比螺丝固定式盖板，反复拆装的效率提升非常明显，也不会出现多次拆装后螺丝滑牙、螺纹孔磨损的问题。整个零件全部采用工程塑料注塑成型，没有后续组装的零散金属配件，量产时可以一次注塑出除销轴外的全部主体结构，装配工序极少，单件成本控制优势突出，同时塑料本身自带绝缘属性，用在通讯设备、低压电控箱体上不会形成导电通路，避免金属搭扣可能带来的静电导通、外壳短路隐患，在潮湿工况下也不会出现金属件生锈、卡滞、锈迹污染门板表面的问题。

　　设计过程中对锁体的受力路径做了针对性优化：双翼安装板和中部铰接座之间做了大圆角过渡，避免直角位置出现应力集中，当扣合后门板受到向外的撑开力时，拉力会从翼板的安装孔位置均匀传递到中部铰接转轴，再分散到两侧的球头锁合位，不会在翼板根部出现应力断裂。腰型孔的周边做了局部加厚凸台，螺丝锁紧时压强分散在凸台端面上，不会把较薄的翼板压出凹陷、长期使用后出现安装位松动。铰接位置的转轴配合间隙预留了塑料件吸水、温度变化后的膨胀余量，在高低温循环工况下也不会出现转轴抱死、翻转卡涩的问题。球头卡位的配合面设计成小角度导向斜面，扣合时两半锁体靠近的过程中斜面会自动引导对位，即使门板和门框之间存在少量错位，也能顺着斜面滑入卡槽完成锁合，不需要操作人员反复对齐位置。

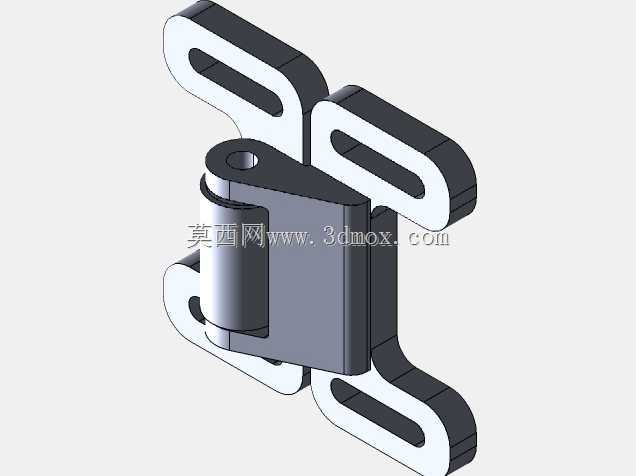

　　从选型适配的角度看，这类塑料双球锁扣更适合低载荷、需要频繁开合的轻型舱门场景，它的锁合保持力针对塑料外壳、薄钣金检修门的常规使用需求设定，足以抵消设备搬运过程中的振动、门板自身的弹力，不会在设备移动时意外脱开，同时又不会因为锁合力过大导致薄塑料门板被拉变形。建模时完整还原了翼板腰孔、铰接转轴、球头卡槽、掀扳边的所有细节，装配时可以直接在门板和门框的对应位置匹配开孔，校验开合过程中锁体的转动行程，确认锁扣完全翻开时不会和周边的凸起结构发生运动干涉，也能模拟扣合状态下翼板和安装面的贴合情况，提前验证腰孔的调节范围是否覆盖实际装配的公差区间，为后续注塑模具的分型、顶出位置设计提供准确的结构参考。
