工业设备用重载蝶形铰链合页结构

　　这款蝶形铰链是工业柜体、防护门、检修盖板、小型设备舱门场景里使用频率极高的转动连接件，日常在车间做设备结构布局时，但凡需要让门板绕固定轴线做0到180度范围内的开合动作，同时要求安装后接缝平齐、承重稳定、长期开合不松旷，这类对称式双页铰链都是优先选型的标准件。

　　从实际安装边界来看，该系列铰链覆盖两种常用安装规格，40×40规格适配25×25规格的铝型材框架或者薄钢板柜体，单页的安装孔位中心距完全匹配型材端面的预制槽孔，不需要额外在型材上扩孔或者焊接转接支架；50×50规格适配30×30的重型铝型材或者厚度3mm以上的钢制门板，整体页片厚度更大，转轴配合段的接触长度更长，单只铰链的径向承重能力比小规格高出近一倍，常规尺寸的设备防护门单扇布置2只即可满足承重要求，门板宽度超过600mm或者门板自重超过15kg时，沿门高方向均布3只就能完全避免长期使用后页片变形、门板下垂蹭到框架的问题。

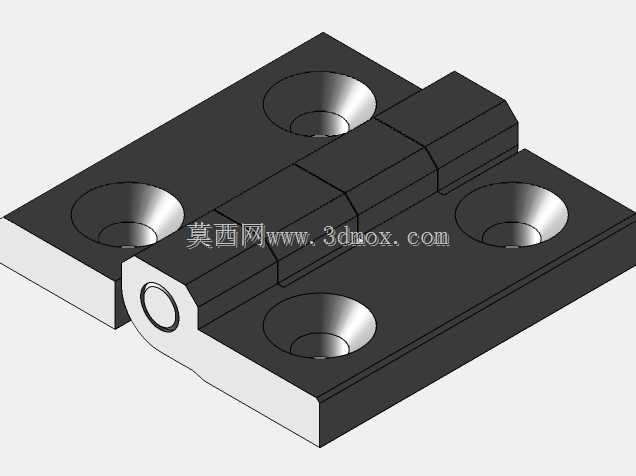

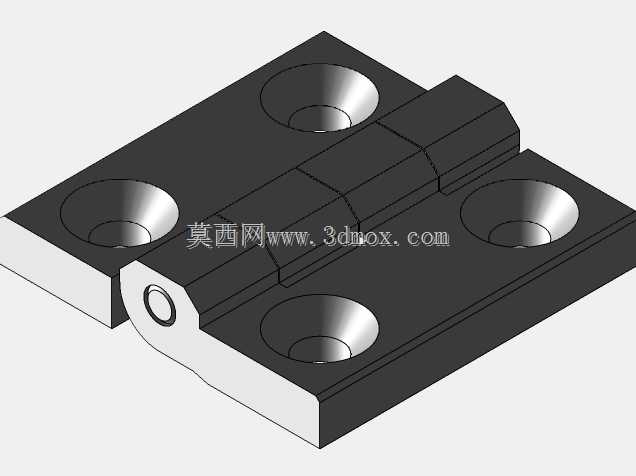

　　结构设计上没有采用普通民用合页的薄钢板卷边转轴方案，而是把两个页片的转轴配合段做成了整体式的交错凸耳结构，三片凸耳互相嵌合之后穿入整体销轴，转轴的配合面长度几乎和铰链总宽度一致，开合过程中径向间隙被控制在极小范围，不会出现普通薄合页用久了转轴旷量变大、门板晃动的情况。页片上的四个安装孔全部做了沉头锪平处理，装配时内六角圆柱头螺丝或者沉头机丝拧入之后，螺丝头部完全沉入页片表面以下，不会突出刮擦门板或者相邻的密封胶条，页片和门板、框架贴合的底面做了全平面铣平处理，锁紧紧固件之后页片不会出现翘曲，转动轴线和门板侧边的平行度能得到保证。

　　实际选型应用时，首先要确认门板的开合空间：这类明装铰链不需要在门板或者框架上开槽挖孔，所有安装作业都在型材/板材的外表面完成，相比暗装隐藏式合页，后期维护拆卸门板只需要拧下页片上的固定螺丝，不需要拆动转轴销轴，对售后检修非常友好。在有切削液飞溅、车间粉尘较多的工况下，钢制表面做发黑或者喷塑处理之后，配合转轴处预留的微小储油间隙，定期在转轴缝隙滴注少量润滑脂，就能保证数年开合无卡滞；如果是用在食品设备或者户外机柜场景，把材质换成304不锈钢之后，耐水洗、耐锈蚀的能力完全可以满足工况要求。

　　建模过程中需要特别留意几个配合细节：一是沉头孔的锪平深度要和所选螺丝的头部高度匹配，不能出现螺丝头顶死孔底、页片无法贴紧安装面的情况；二是两个页片在零位闭合状态下，对接的分型面要留0.1到0.2mm的间隙，避免喷涂喷塑的漆层堆积之后，门板闭合到零位时两个页片互相顶死，导致门无法完全关严；三是转轴的同轴度公差要控制在0.05mm以内，三个交错凸耳的内孔要一次装夹加工完成，避免装配后转轴转动卡顿、局部摩擦阻力过大。

　　这类铰链的适用场景非常宽泛，除了标准工业铝型材机架的防护门，还可以用在机床的检修盖板、自动化生产线的安全防护栏门、电气控制柜的柜门、小型实验设备的观察窗翻盖，甚至物流周转工装的开合挡板上。对称的页片结构不需要区分左右开门方向，同一款铰链既可以装在门的左侧做左开，也可以装在右侧做右开，备件通用性极强，车间备料不需要区分左右件，大幅降低备件库存种类。页片的外形棱角全部做了小圆角过渡，没有尖锐的冲切毛边，安装和调试过程中不会划伤装配人员的手部，页片表面的平整大面也可以方便地粘贴设备标识或者安全警示标，不会出现凹凸不平导致标识翘边的问题。
