M6M8M10规格梅花手拧锁紧旋钮

　　在工装夹具、检测治具、小型设备门板、可调导轨挡块以及手动锁紧机构里，经常需要一种不需要额外工具就能快速压紧、松开的紧固件。普通六角螺栓虽然承载能力强，但每次调整都要找扳手，频繁拆装时效率很低；滚花小头螺钉虽然可以徒手拧动，可握持面积小，稍大一点的预紧力就会让手指打滑甚至压出痛感。这款星形手拧旋钮把大直径梅花操作头和外螺纹螺杆做成一体，正是针对这类需要人工反复调节、又要保持足够夹紧力的场景。

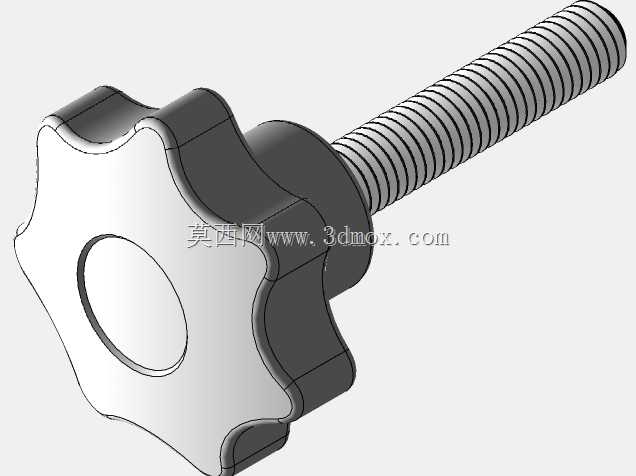

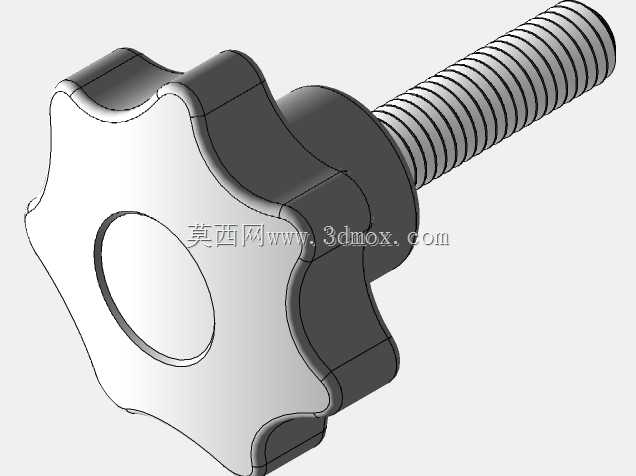

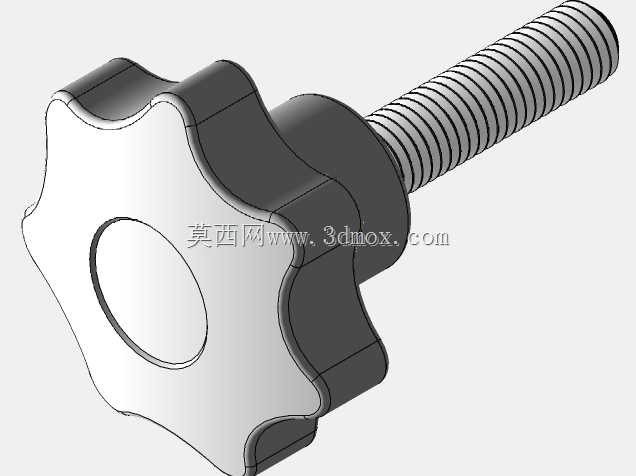

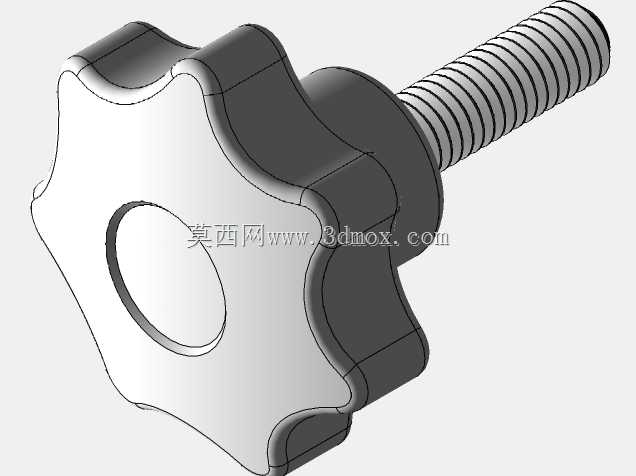

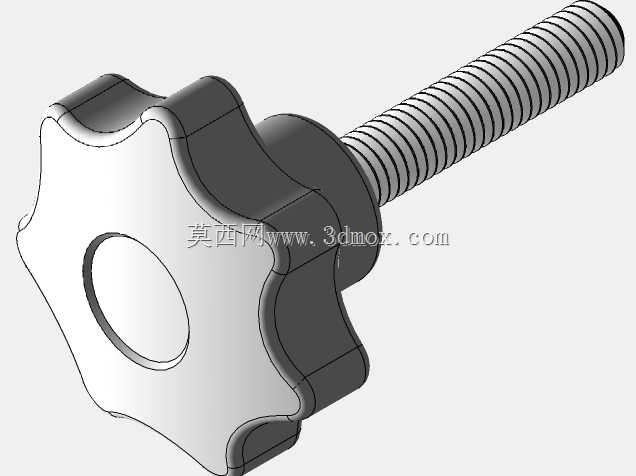

　　从结构上看，旋钮头部采用六瓣梅花形轮廓，每一个瓣位都形成自然的指窝。操作者用拇指、食指和中指捏住头部时，指腹并不是压在光滑圆柱面上，而是落在相邻凸瓣之间的过渡弧面上，转动过程中力的方向更接近切线方向，扭矩传递效率高。头部边缘做了圆滑过渡，没有尖锐棱边，长时间连续调整时也不容易磨手。与常见的四瓣旋钮相比，六瓣轮廓在任意旋转角度下都更容易找到施力位置，手部不需要大幅度换位，适合空间受限、只能小角度反复拧动的安装部位。

　　头部正面保留圆形凹台，这一区域既可以作为外观面，也能在后续加工中压装品牌标识、规格字样或颜色盖帽。头部下端与螺杆衔接处设置圆柱形轴颈，轴颈直径小于旋钮头部、大于螺纹大径，一方面在注塑或机加成型时加强根部强度，避免拧紧力矩集中在螺纹起始扣造成断裂；另一方面可以作为装配限位面，压紧时轴颈端面贴近被连接件表面，使载荷沿螺杆轴线传递，减少弯曲应力。螺杆部分为标准公制外螺纹，覆盖M6、M8、M10三种常用规格，能够直接对应设备框架上常见的螺纹孔，也可以配合螺母、压板、弹垫和平垫使用。

　　选型时首先要确认的是螺纹规格与有效旋合长度。M6规格适合轻型挡板、传感器支架、亚克力护板等低载荷调节；M8规格在治具压块、滑动定位销、机箱快开压紧点上使用较多；M10规格则可承受更大的手动力矩，常用于焊接工装侧压、木工夹具、印刷网框张紧等需要明显夹紧力的部位。螺杆长度要根据被压件厚度、压板厚度、螺母高度以及螺纹旋入深度综合核算，旋入铸铁或铝件螺纹孔时建议保留不小于1.5倍螺距的余量，旋入薄板螺母时则要保证至少三到五牙完整啮合，避免只吃头几牙导致滑牙。

　　安装边界方面，梅花头部的外接圆直径明显大于螺纹直径，布局时不能只按螺杆中心距留孔。相邻两个旋钮之间要留出手指伸入的间隙，若中心距过小，两个梅花头会互相干涉，操作者只能捏住半个瓣位，锁紧力矩大幅下降。旋钮头部与设备侧壁、护罩、管线之间也要预留旋转空间，尤其在旋钮轴线靠近立板时，要检查梅花瓣最外点在整周转动中是否与立板摩擦。对于需要频繁松开后转动压板的机构，可在旋钮下方增加平垫或聚氨酯垫，既保护被压工件表面，又能在振动环境下增大摩擦阻力，降低松动概率。

　　设计思路上，这类零件并不追求高速自动装配，而是把人机操作放在第一位。头部尺寸过小，徒手输出力矩不足；头部过大，又会占用过多安装空间并增加材料成本。梅花瓣的数量、深度和外圆直径需要在握持舒适度、结构紧凑性和成型工艺之间平衡。螺杆与头部同轴度直接影响压紧稳定性，若头部注塑包胶嵌件偏心，拧紧时会出现摆振，压点受力不均；因此三维建模时应先确立螺杆轴线为基准，再以该轴线旋转阵列梅花轮廓，保证各瓣相对中心均匀分布。螺纹根部与头部交接处应保留圆角，避免应力突变；头部底面建议做平整环形接触面，使压紧力落在一个稳定圆环上，而不是局部点接触。

　　实际使用中，这种旋钮常出现在设备调整位而非永久紧固位。比如输送线导向栏板宽度需要随工件尺寸变化，操作人员松开两侧梅花旋钮，移动栏板后再徒手锁紧；视觉检测支架上的相机高度、角度微调，也常用手拧旋钮固定，避免调试人员随身携带内六角扳手。需要注意的是，手拧旋钮的允许夹紧力受限于人手扭矩和头部强度，不能把它当作高强度螺栓替代件用于承受冲击、重载剪切或安全防护的关键连接；在振动较强的设备上，可配合尼龙锁紧螺母、弹垫或涂覆防松胶，以维持长期夹紧可靠性。
