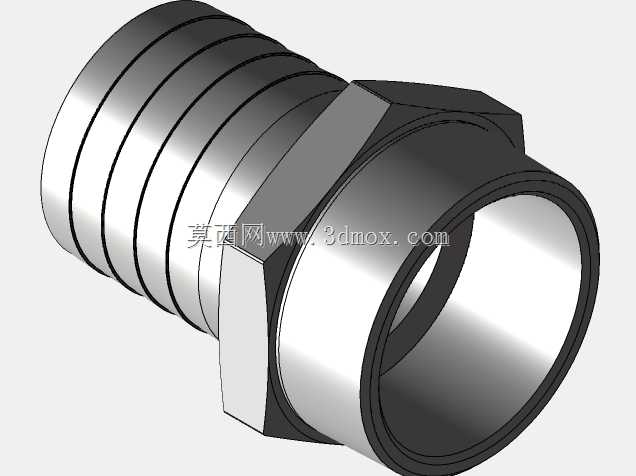

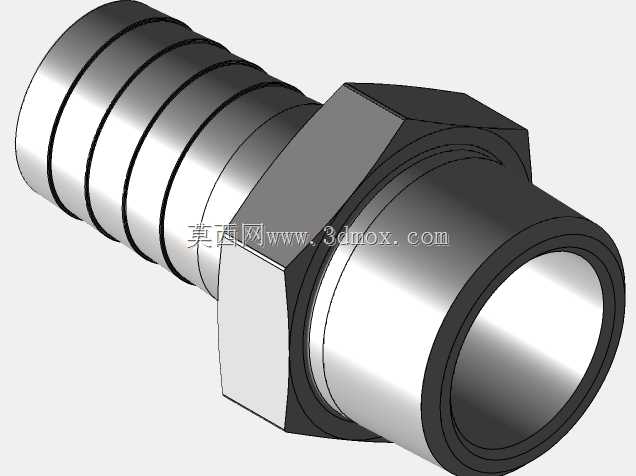

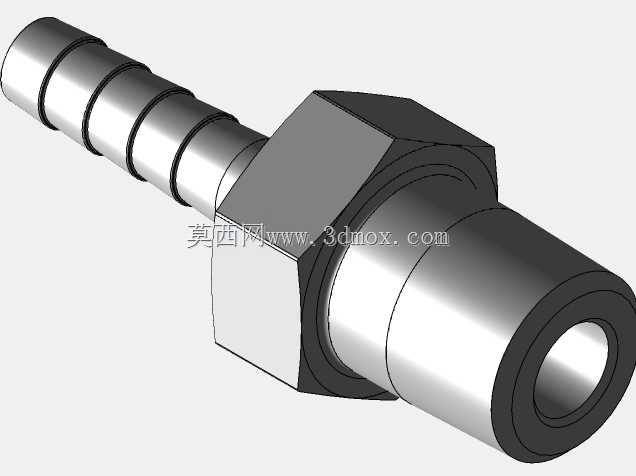

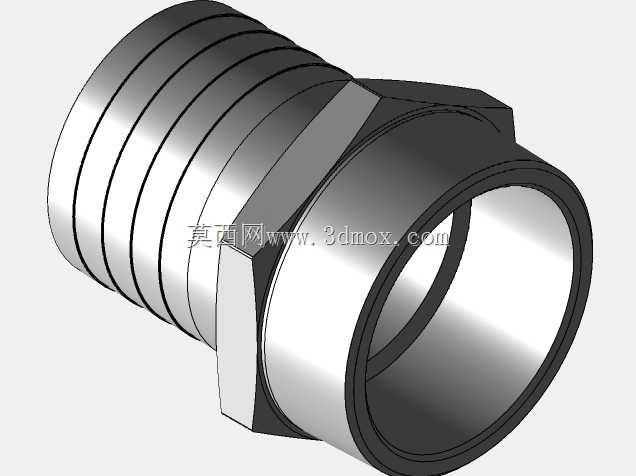

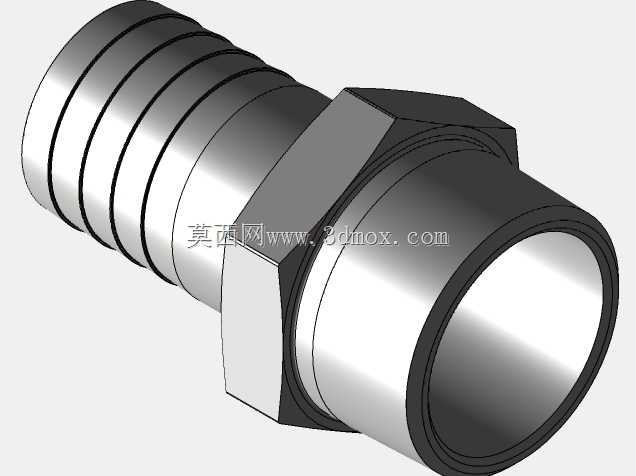

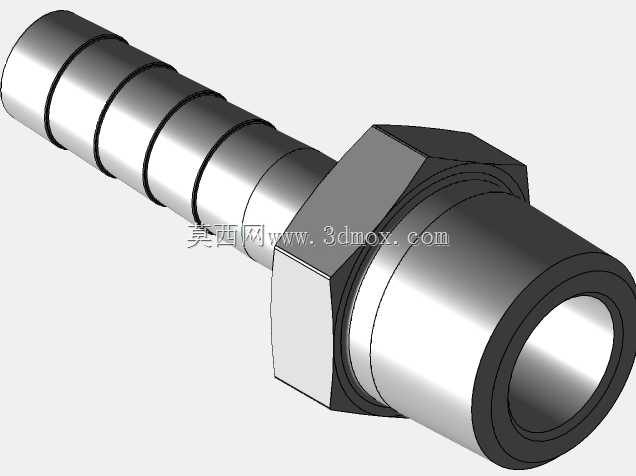

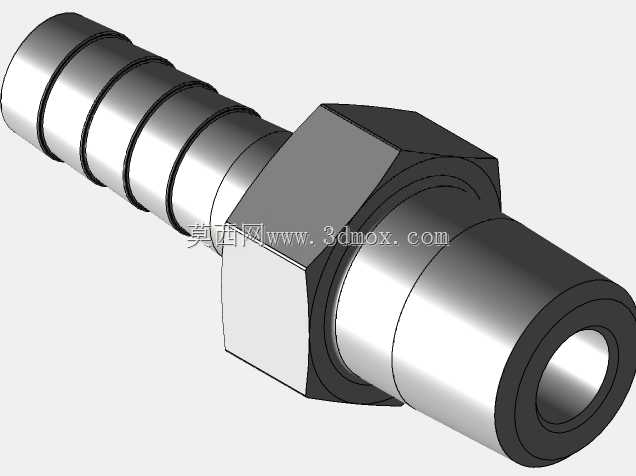

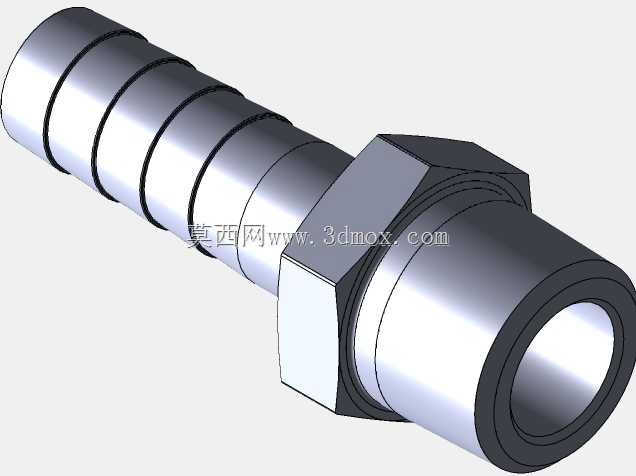

六角外丝软管直通插接接头系列

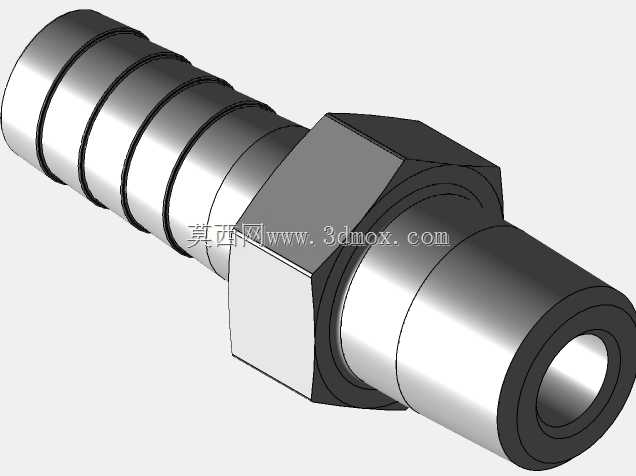

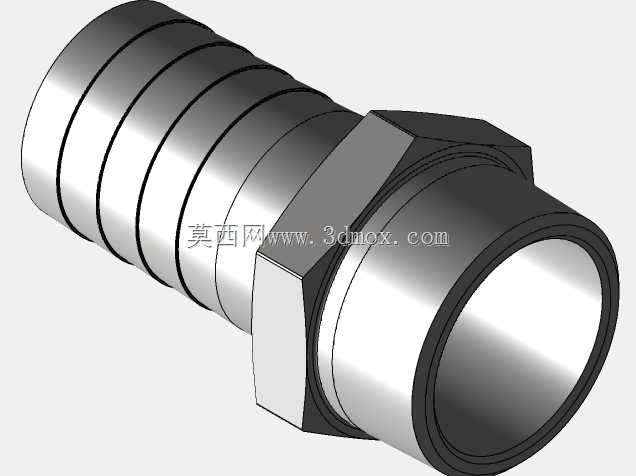

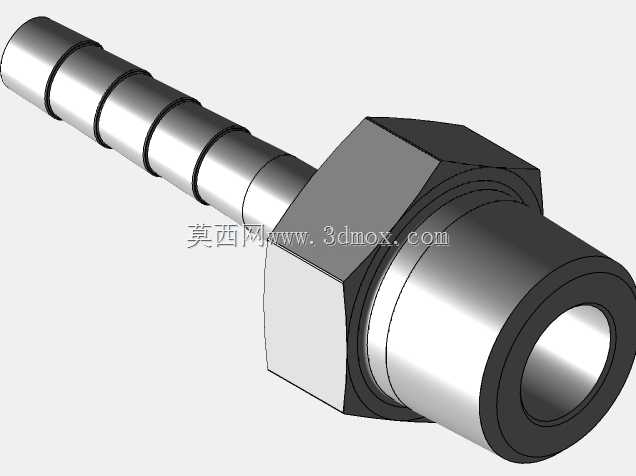

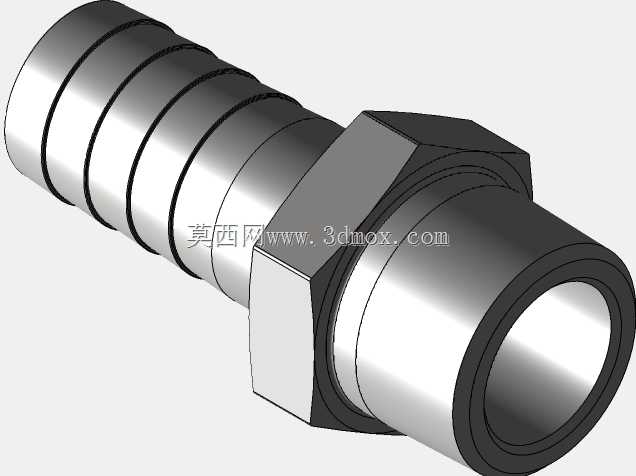

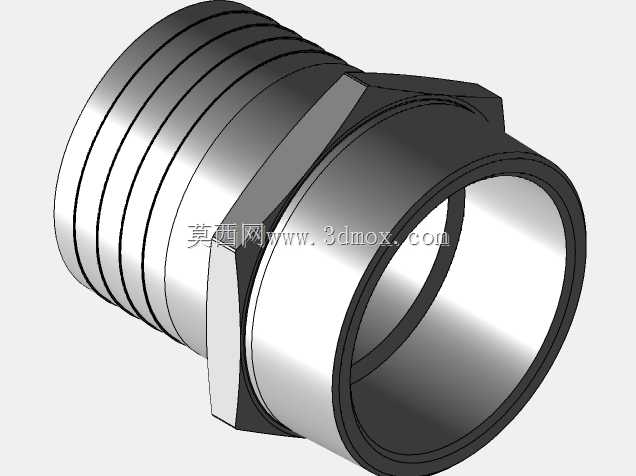

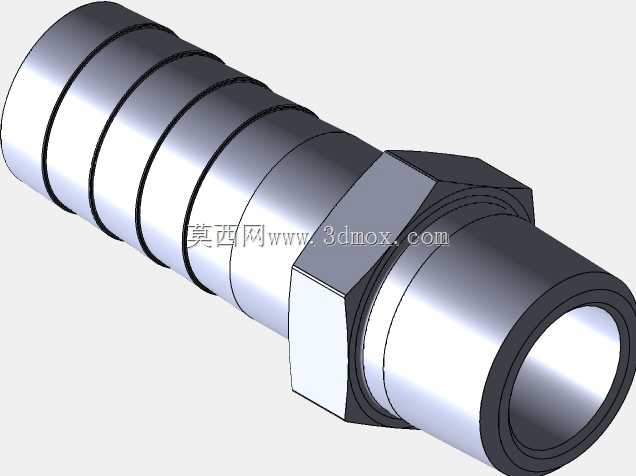

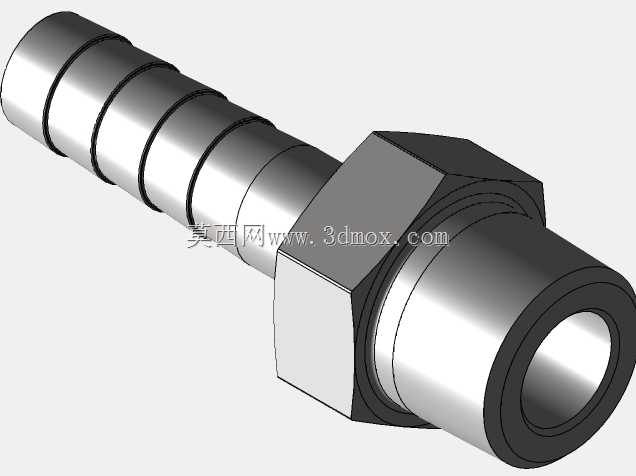

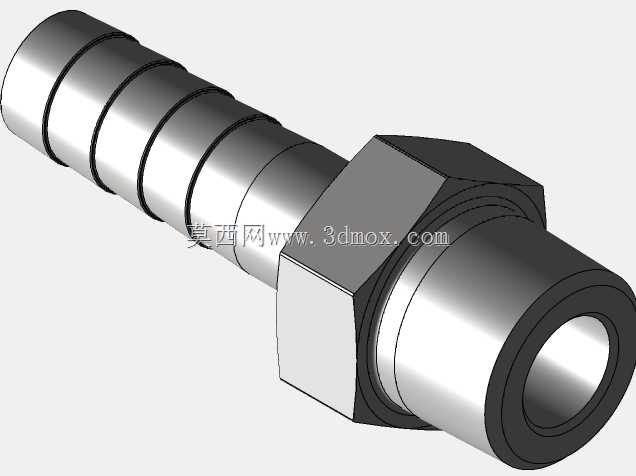

　　这套六角外丝软管直通插接接头覆盖从1/8英寸到4英寸的全规格通径区间，采用一端外螺纹硬连接、一端宝塔倒刺软插接的直通结构，是流体输送管路里最常用的过渡转接件，在车间气动回路、园林灌溉系统、小型给排水管线、化工流体输送工位、农用喷灌机组里都能见到这类接头的身影。

　　从结构设计逻辑来看，接头中段的六角台是整个零件的受力基准：装配时扳手直接卡持六角面施加扭矩，既不会损伤两端的配合面，也能给外螺纹端提供足够的预紧力，保证螺纹旋入设备接口后密封面完全贴合，不会出现偏斜、滑牙的问题。外螺纹端按照标准管螺纹参数加工，牙型角、螺距、有效旋合长度都匹配通用内螺纹接口，不需要额外定制配对件，现场替换旧件时可以直接拧装。

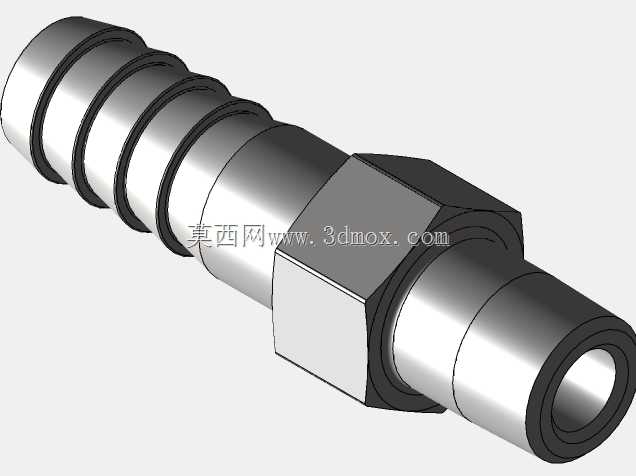

　　另一端的宝塔插接段做了多级环形倒刺结构，倒刺的外径顺着插接方向逐级略微增大，当橡胶管、PVC软管、编织增强软管从端部套入之后，软管内壁会被每一道倒刺牢牢卡住，即便管路内部存在脉动压力、软管受到外力拖拽，也不会出现松脱拔管的故障。实际现场安装时，只需要在插接到位之后，在软管外壁对应倒刺的位置套上喉箍锁紧，就能实现可靠的静密封，耐受常规水压、气压工况完全不会泄漏。

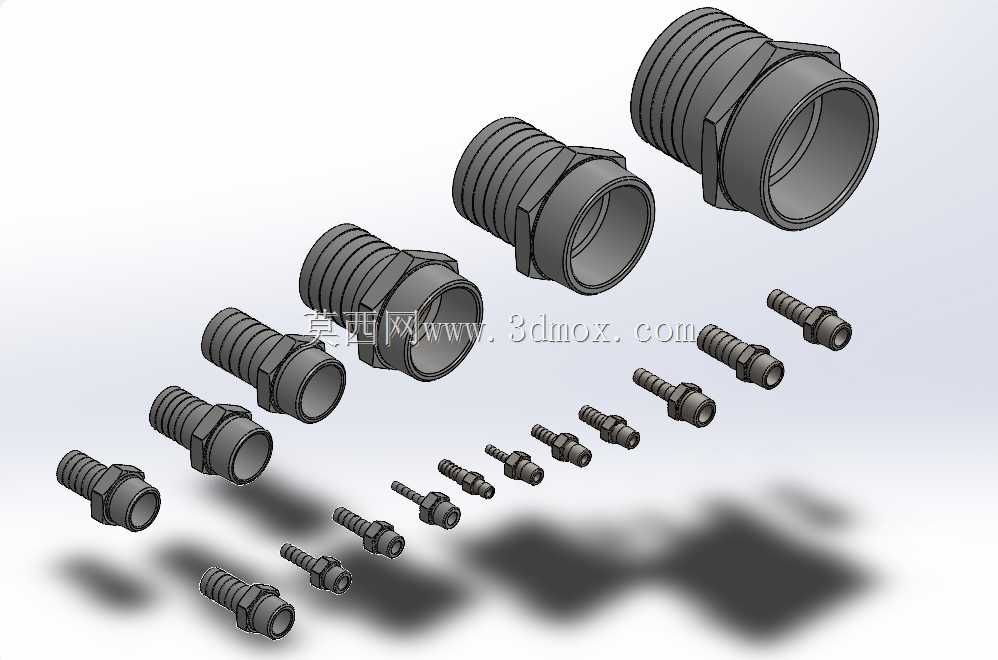

　　不同规格的接头对应不同的管路通径：小尺寸1/8、1/4、3/8、1/2英寸的型号多用于气动工具供气支路、小型设备冷却水回路、喷雾系统支管，整体外形紧凑，六角对边尺寸很小，在设备密集的阀岛周边、狭小的机柜内部也能顺利完成扳手操作；3/4、1英寸、1又1/4英寸的中等规格常用在主供水管道、园林输水干管、小型泵组出口转接，通径足够保证流体过流面积，不会因为接头缩径产生额外的压损；1.5英寸到4英寸的大规格接头则适配大口径输水软管、市政临时排涝管线、农用大流量灌溉管路，六角台的厚度随通径同步加大，能承受大扭矩装配，大尺寸宝塔段的倒刺数量也相应增加，保证大口径软管插接后的拉拔阻力足够。

　　建模时整套零件采用全参数化关联设计：先以管路通径作为驱动参数，联动生成外螺纹大径、小径、有效螺纹长度，再匹配六角台的对边尺寸、厚度，最后延伸出宝塔段的各级倒刺外径、插接段总长度，更换规格时只需要修改通径参数就能自动再生出对应尺寸的完整零件，不需要逐个重画特征。所有接头的同轴度都以中心轴线为基准约束，外螺纹的轴线和宝塔插接段的轴线完全重合，流体从接头内部通过时不会出现偏流、紊流额外损耗，内壁转角处都做了圆滑过渡，没有应力集中的尖角，长期带压工作也不会在转角位置出现开裂。

　　安装边界上，外螺纹端旋入配对内螺纹接口时，需要预留出扳手操作的空间，六角台的外周至少留出相当于对边尺寸1/3的操作间隙，保证开口扳手或者套筒可以完全卡入六角面；宝塔插接端的长度方向要预留出软管套入的行程，套管之前可以在软管内壁或者宝塔外表面涂抹少量清水或者润滑液，不要使用油脂类润滑剂，避免腐蚀橡胶软管。整套接头的外形没有突兀的外凸结构，并排布置在阀组上的时候相邻接头不会发生干涉，管路排布整齐，后期维护拆卸时也可以直接卡持六角台拧松，不需要撬动软管或者损伤管路。针对不同输送介质，这类接头可以选用不锈钢、黄铜、PP塑料等不同材质加工，三维模型里完整保留了所有结构细节，包括螺纹牙型、倒刺棱边、六角倒角，做管路虚拟装配时可以直接调用，提前校验接头和周边设备、管路的间隙，避免现场安装时出现尺寸干涉。
