星形手拧调节紧固螺栓组件

　　在工装夹具调试、小型检测治具快换、通讯设备机架面板固定、3C产品装配工位的可调限位结构里，经常会遇到不需要额外工具就能完成锁紧、松开操作的工况：操作人员需要频繁调整挡板位置、开合防护盖板、微调压紧行程，普通外六角螺栓必须搭配扳手才能操作，反复取放工具会拖慢工位节拍，滚花小头手拧螺丝的握持面积太小，戴薄劳保手套时根本发不上力，滑牙、拧不紧导致定位偏移的问题在产线调试阶段十分常见。这款星形把手的手拧螺钉，就是针对这类徒手操作场景做的结构设计。

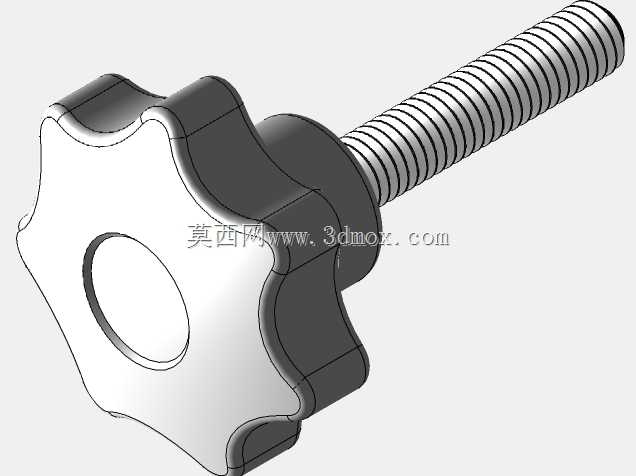

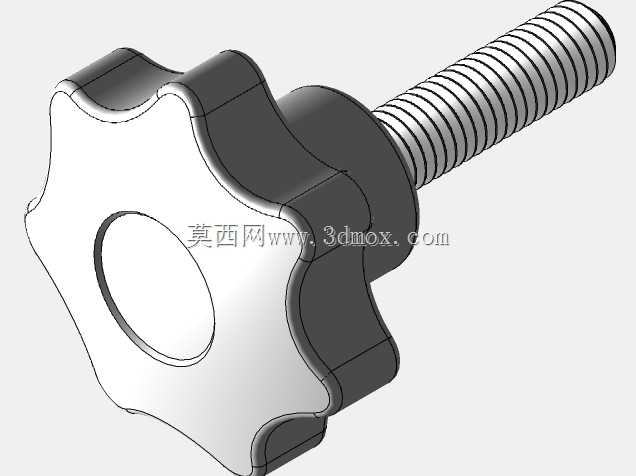

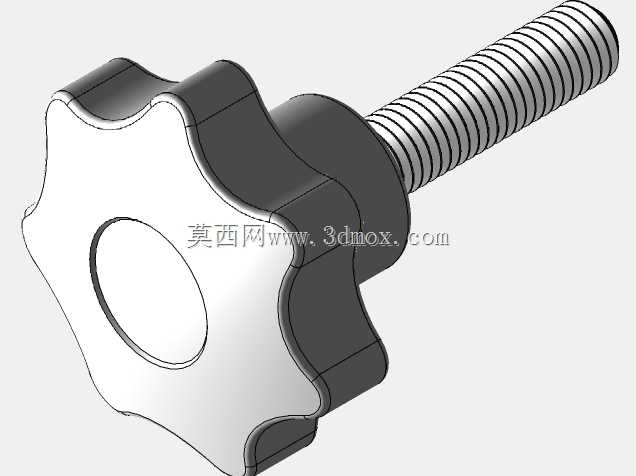

　　头部采用六瓣梅花形的外轮廓，没有尖锐棱角，相邻瓣之间的内凹圆弧刚好贴合指腹的施力角度，手掌整握的时候，五个手指可以分别卡在不同的凹位里，转动时不会像圆形滚花把手那样出现打滑脱手的情况，即使手上沾有少量防锈油、装配润滑脂，也能稳定传递扭矩。把手主体和螺杆采用嵌装注塑的结合结构，金属螺杆的嵌装段加工有止转扁位与滚花纹理，注塑后塑料把手和金属螺杆之间不会出现相对转动，长期反复拧动也不会出现头部空转、螺杆跟转失效的问题，相比全金属铸造的星形把手，塑料头部握持时冬天不会冰手，批量加工的成本也更低，同时绝缘属性可以用在有弱电防短路要求的通讯设备面板上，避免金属把手意外接触接线端子造成短路。

　　系列覆盖M6、M8、M10三种常用公制螺纹规格，不同规格对应不同的锁紧负载需求：M6款适合轻型治具的传感器安装板、小型亚克力防护门的压紧，螺杆常规长度在20到40mm区间，拧紧后提供的轴向夹紧力可以满足非金属件、薄铝板的固定要求；M8款适配中型工装的可调限位挡块、设备可拆卸检修盖板，螺杆长度覆盖30到60mm，能穿过厚度20mm以内的安装板再加装平垫、弹垫完成锁付；M10款用于重型夹具的快速压紧、大型设备门板的免工具紧固，螺杆长度可做到80mm，承载的轴向预紧力可以替代部分需要频繁拆装的六角螺栓工况。

　　建模过程中先绘制螺杆段的标准公制三角形螺纹，牙型角60度，牙顶预留合理的倒角间隙，保证虚拟装配时和标准螺母、螺纹孔的配合无干涉；螺杆和头部衔接的位置做了直径加大的台阶轴肩，轴肩端面和星形把手的底面完全贴合，锁紧时轴肩端面直接压接在被固定工件表面，避免塑料把手底面直接摩擦工件，既防止塑料件被磨损起毛，又能让夹紧力通过金属轴肩传递，压接受力更均匀，不会出现塑料局部受压凹陷的问题。星形头部的所有外轮廓棱边都做了R2到R3的圆角过渡，没有清根死角，注塑生产时熔体填充流畅，脱模时不会刮伤型腔，操作人员徒手抓握的时候也不会被锐边划伤。头部中心位置预留了圆形的工艺凹面，既可以在装配时作为视觉对中标记，也能后续粘贴规格标识，方便产线人员快速区分不同螺纹规格的紧固件。

　　安装边界上，星形头部的最大外径根据螺纹规格递增：M6款头部外径约32mm，M8款约40mm，M10款约50mm，布局安装孔位的时候，相邻两个手拧螺丝的中心距需要至少比头部外径大8mm，保证手指可以顺利伸入两个把手之间完成转动操作，不会出现两个把手互相干涉、手指被夹住的情况。把手轴向厚度控制在12到18mm，安装后突出工件表面的高度低，不会过多占用设备外部的操作空间，在设备门板内侧布线、活动机构行程路径上布置该螺丝时，只需要预留对应头部外径的旋转空间，不需要额外预留扳手的摆动空间，相比普通六角螺栓节省了近70%的操作空间。这类紧固件在实际产线中，既可以直接拧入工件上预先攻好的内螺纹孔，也可以穿过光孔后搭配碟形螺母、普通六角螺母完成锁紧，在需要快速开合的隔音箱门、光学实验平台的可调支架、仓储货架的分层隔板固定场景中，都能实现免工具快速调节，结构简单可靠，没有易损小零件，长期使用不需要额外维护。
