DIN934标准六角螺母多规格紧固件

　　六角螺母是机械装配场景里使用频次最高的内螺纹紧固件之一，这套模型覆盖M2到M24的常用公称直径规格，完全遵循DIN934标准的尺寸规范搭建，可直接用于各类设备的整机装配干涉校验、工装夹具设计选型、标准件库搭建工作。从实际工程使用场景来看，这类螺母几乎渗透到所有制造领域：小规格M2、M2.5、M3的螺母多用于消费电子内部结构固定、小型传感器安装、精密仪器面板锁紧，配合对应规格的十字盘头螺丝或者内六角圆柱头螺丝，在狭小的装配空间里完成PCB板、塑胶支架、薄金属钣金的压紧固定；M4、M5、M6属于中端通用规格，在自动化设备的铝型材框架搭建、3D打印机运动部件锁紧、机床外围防护钣金装配、通讯基站机柜内部件固定场景中大量使用，既可以配合平垫、弹垫完成防松连接，也可以直接拧在焊接螺柱、压铆螺柱上实现快速装拆；M8到M16的大规格螺母，更多出现在重载设备的连接位置，比如输送机机架的地脚连接、工业机器人底座固定、液压站阀块装配、机床夹具的工件压紧机构，这类位置需要承受较大的预紧力和交变载荷，六角外形的六个受力面可以给开口扳手、套筒、扭矩扳手提供充足的夹持接触面，拧紧过程中不会出现打滑棱角崩损的问题；而M20、M24这类大尺寸螺母，一般用于重型钢结构连接、起重设备吊点固定、大型减速机输出端锁紧，装配时往往需要搭配液压扳手或者扭矩倍增器来达到规定的预紧力矩。

　　从产品本身的结构设计逻辑来看，DIN934六角螺母采用正六方的外形轮廓，六个侧面两两平行，相邻侧面夹角为120度，这种结构经过上百年的工业验证，相比四方螺母，它在相同外接圆尺寸下拥有更小的外形体积，扳手转动60度就可以找到下一个夹持位，在空间局促的装配位置里，不需要扳手做大角度回转就能完成拧紧作业，操作便利性远高于其他外形的螺母。螺母内部的内螺纹按照6级公差加工，和对应外螺纹的6g公差形成间隙配合，常温下手动就可以顺利旋入，拧紧后螺纹牙型的接触面可以均匀承载轴向拉力，不会出现应力集中在少数几牙螺纹上的情况。螺母两端都做了小尺寸的倒角处理，一端的倒角用于引导螺栓顺利穿入螺母，避免螺纹起始牙错位出现 cross-thread 错牙问题，另一端的倒角可以去除加工毛刺，让螺母端面和被连接件表面完全贴合，不会因为边角毛刺导致压紧面倾斜、预紧力分布不均。

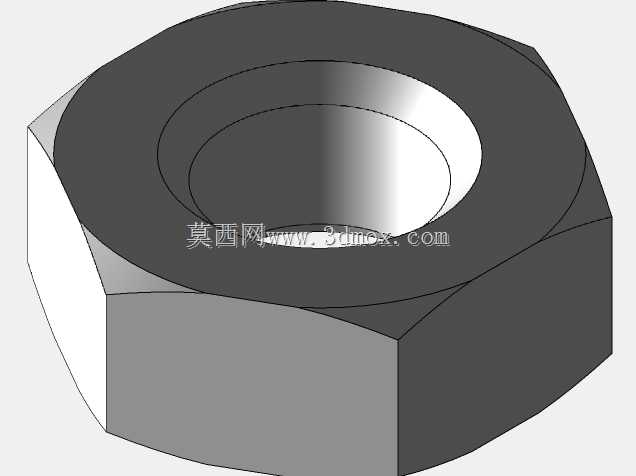

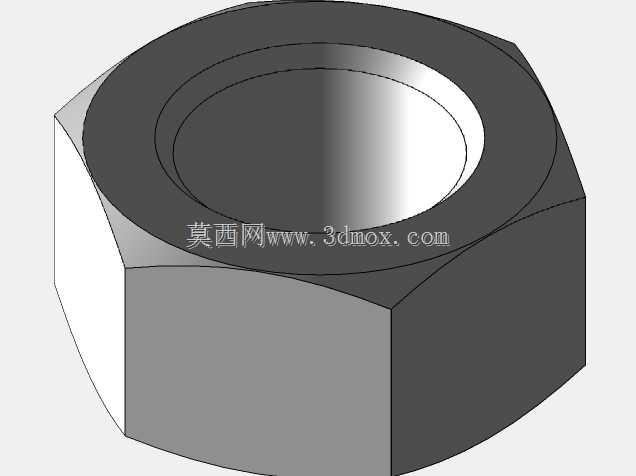

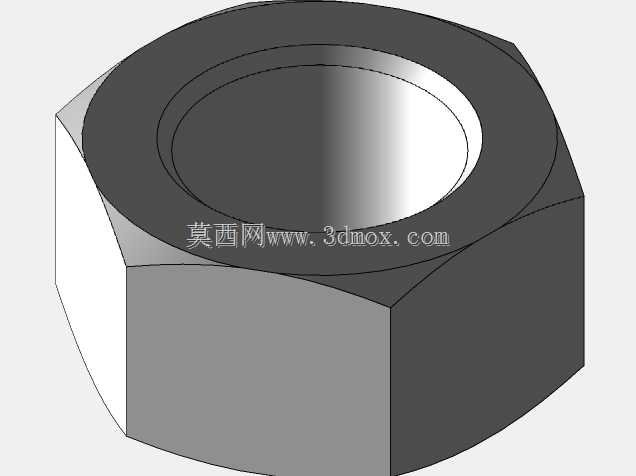

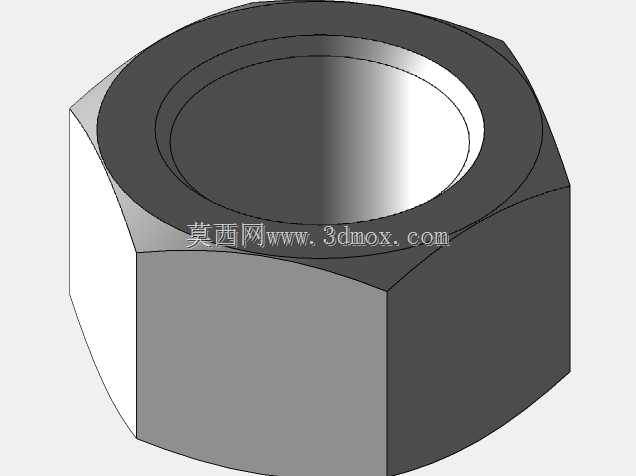

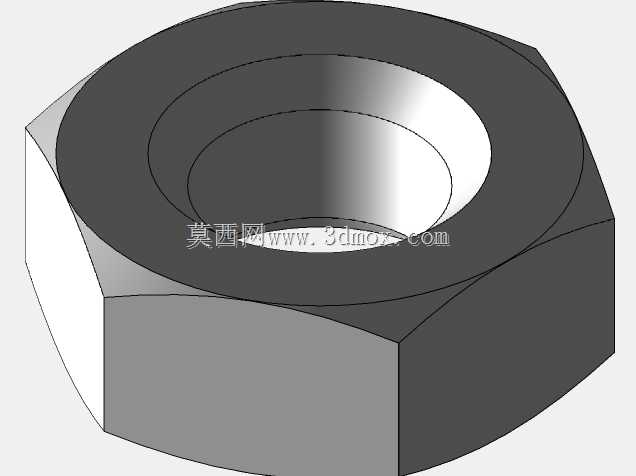

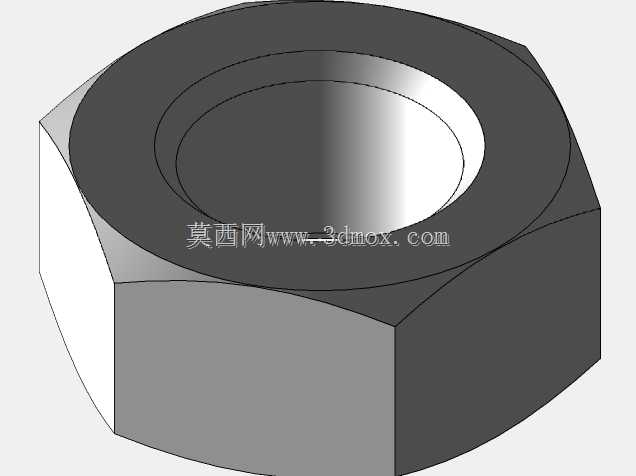

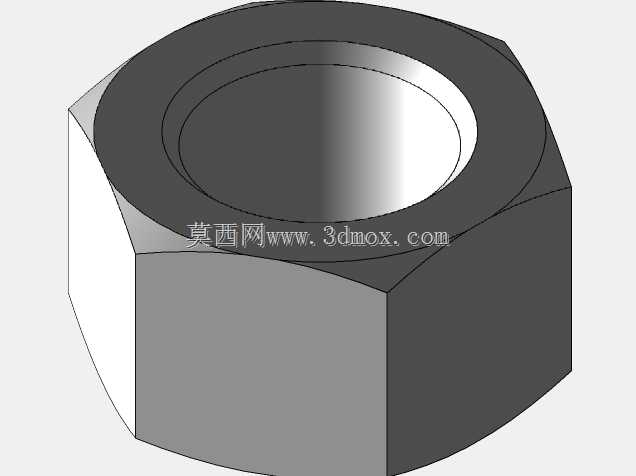

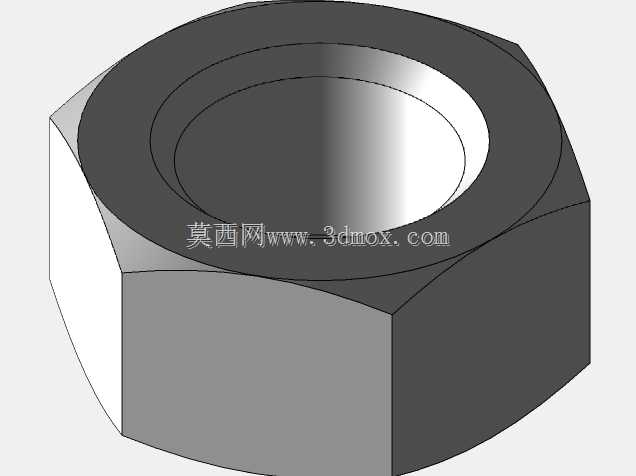

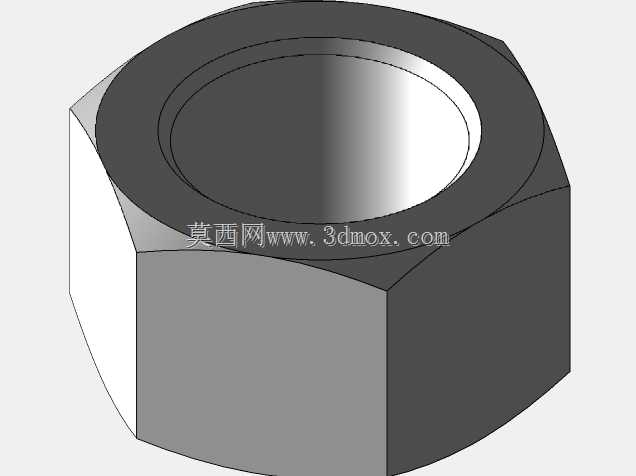

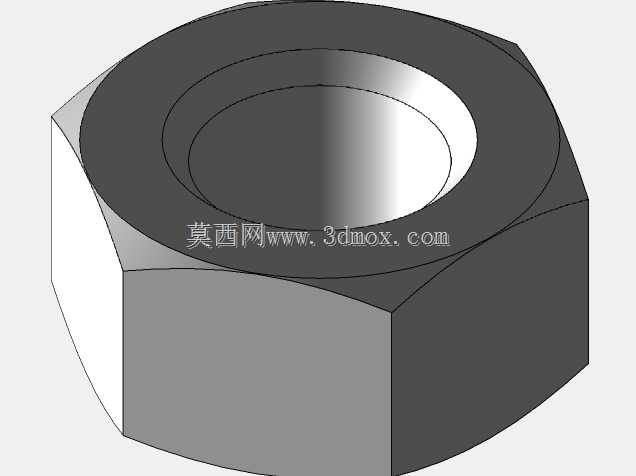

　　在三维建模的细节处理上，这套模型完整还原了真实零件的所有工艺特征：六角棱边的锐边做了符合加工实际的微小倒圆，对应实际量产时冷镦成型或者车削加工留下的工艺圆角，不会出现三维图纸里完全尖锐的棱边，在做装配仿真、有限元受力分析的时候，尖角位置不会出现无意义的应力集中报错；内螺纹的收尾段、螺纹入口处的不完整牙型也做了简化还原，既保证模型视觉上和实物一致，也控制了整体模型的面数，在大型整机装配里调用几十上百个该螺母模型时，不会占用过多的显卡显存和运算资源。不同规格的螺母严格按照标准参数对应外形尺寸：比如M6螺母对边宽度为10mm，厚度5.2mm；M12螺母对边宽度18mm，厚度10.8mm；M24螺母对边宽度36mm，厚度21.5mm，所有尺寸边界完全符合工业通用标准，设计人员在做布局的时候，可以直接按照模型的外轮廓预留扳手空间：比如M12螺母周围至少要预留12mm以上的扳手活动间隙，避免装配时套筒无法套入螺母，后期现场装配才发现空间不足需要返工改结构。

　　在实际选型搭配时，这类普通六角螺母根据使用场景的不同，还会和不同的附件组合使用：在有振动冲击的设备上，会搭配弹簧垫圈或者尼龙防松螺母使用，普通DIN934螺母作为主锁紧件，配合防松结构避免螺纹在交变振动下自行松脱；在需要频繁拆装的工装夹具位置，螺母可以配合T型槽螺栓使用，直接在机床工作台的T型槽里滑动调整位置，快速压紧不同尺寸的工件；在钣金件、铝型材的连接位置，螺母端面一般会搭配平垫圈，增大螺母和被连接件的接触面积，避免拧紧时压伤较软的铝材或者钣金表面，同时分散压紧应力，防止薄件出现局部凹陷变形。整套模型的规格序列覆盖了从精密轻载到重型重载的绝大多数常规连接需求，设计人员不需要逐个单独绘制标准件，直接调取对应规格的模型装配到整机里，就能快速完成连接结构的布局校验，大幅减少标准件重复建模的工作量，也能避免自行绘制标准件时出现尺寸不符合国标、装配时和实物不匹配的低级错误。
