E系列减速机扭矩臂传动摆臂

　　这套摆臂类零件面向减速传动配套场景，主要用于Y?lmaz E系列减速机在设备机架上的反扭矩支撑。现场安装时，减速机输出端接入输送辊、搅拌轴、链轮或皮带轮等执行部件，输入端由电机驱动；设备运行过程中，齿面啮合会产生与输出扭矩相反的反作用力，如果壳体仅靠输入、输出轴定位，长期交变载荷会使轴系、轴承座和连接法兰承受额外弯矩。扭矩臂的作用就是把减速机壳体上的反力矩传递到固定机架，使壳体保持“浮动受拉、受控限位”的状态，补偿少量安装偏差，同时避免硬性约束造成的别劲。

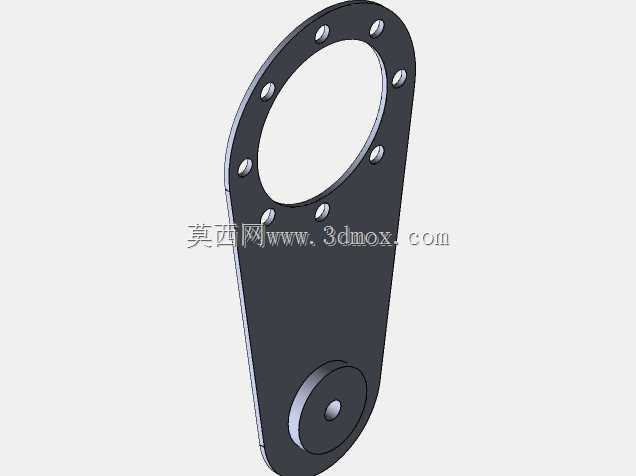

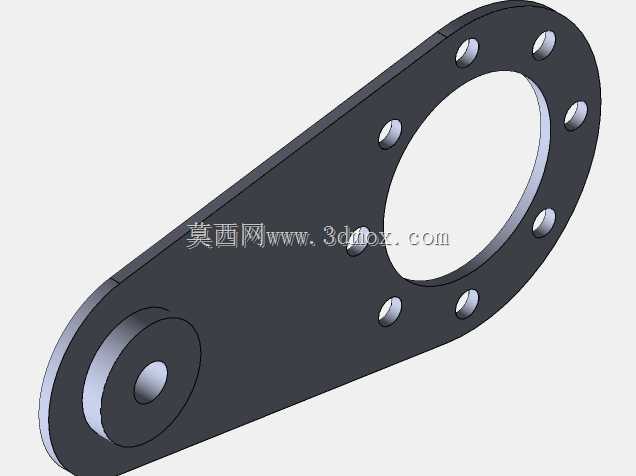

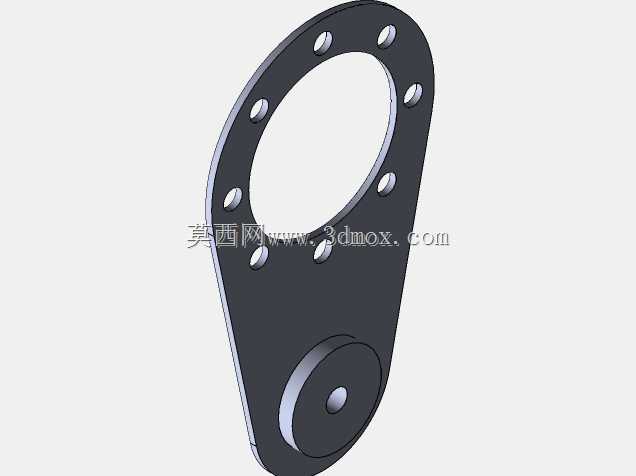

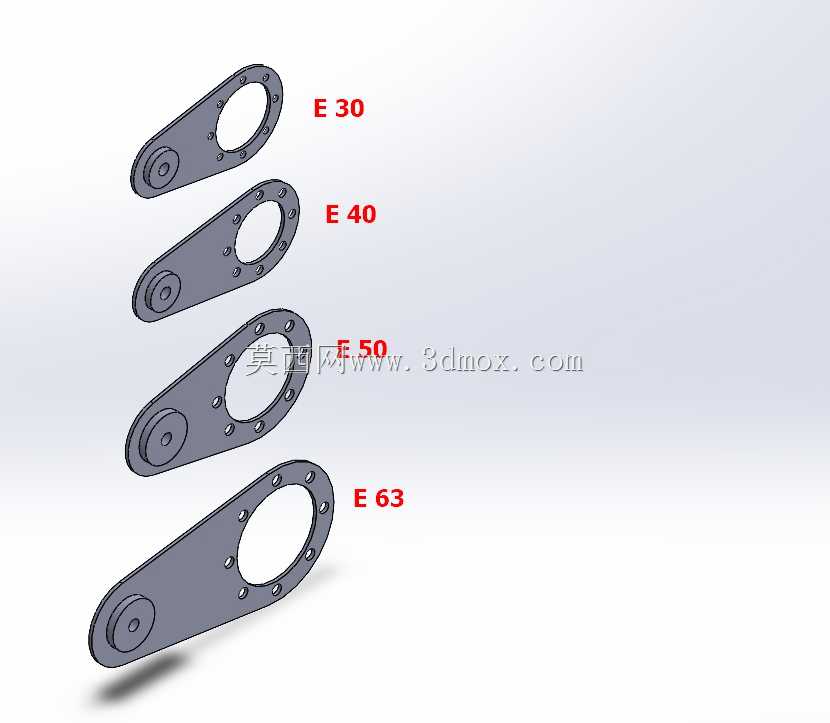

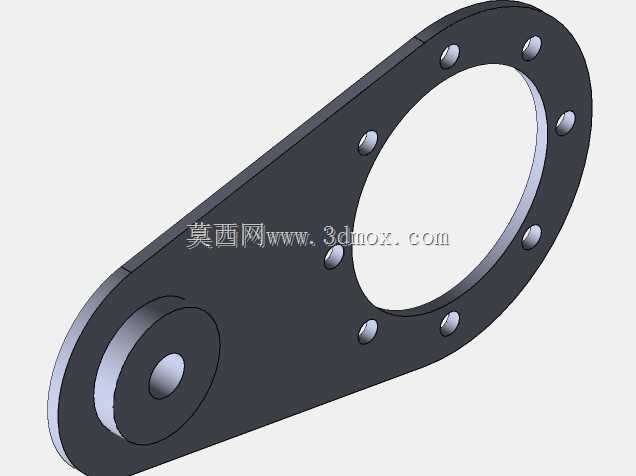

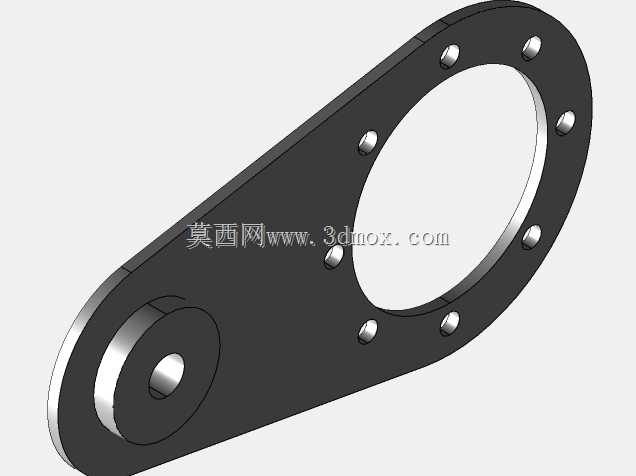

　　图中包含E30、E40、E50、E63四种规格，外形均为长板式杠杆结构：一端是较小的铰接孔，用于通过销轴、螺栓或缓冲连接件与机架支架相连；另一端是较大的环形法兰孔区，孔周布置多个螺栓孔，用于贴合减速机壳体或连接座。大小孔之间形成明确力臂，工作时反扭矩由环形连接区承受，再经板身传到铰接点。随着规格增大，板件总长、环孔直径、板厚和孔距同步增加，以匹配更大减速机壳体和更高额定扭矩；小规格适用于轻载输送、小型搅拌和紧凑传动单元，大规格可用于重载辊道、斗式提升、给料设备及工业搅拌装置。

　　从结构思路看，这类零件不是复杂运动件，而是典型的传力支撑件，设计重点在力流路径、孔位刚度和装配容差。板身轮廓由铰接端圆滑过渡到环形端，外侧曲线尽量顺着拉力和弯矩方向延伸，减少尖角造成的应力集中；环形端采用整圈螺栓布置，使壳体反力通过多个连接点均匀传入板件，避免单个螺栓承受过大剪切。铰接端保留较小同轴孔，便于现场以销轴方式连接；当设备存在热胀冷缩、基础焊接误差或轴系对中偏差时，该端点可提供有限转动和位移补偿，使扭矩臂主要承受沿杆方向的拉压载荷，而不是把制造误差强行锁死。

　　安装边界上，环形端面需要与减速机壳体配合面保持贴合，螺栓孔节圆、孔径和孔数必须与对应E系列机座一致；铰接端中心线与环形法兰中心线之间的距离决定反力大小，在相同输出扭矩下，力臂越短，支撑点受力越大，因此替换设计时不能只按外形相似选型，还要核实力臂长度和连接强度。板件周围应预留扳手空间、销轴拆装空间以及缓冲件安装位置；若设备振动明显，铰接处常配合橡胶缓冲块、张力调节螺杆或关节轴承使用，以吸收启停冲击。

　　三维建模时，四个规格可采用参数化骨架控制：先建立两孔中心距、大环内径、螺栓孔节圆、小孔直径、板厚和外轮廓宽度等主参数，再通过草图驱动轮廓和孔阵列。环形端螺栓孔宜采用圆周阵列，并与减速机连接座图纸保持孔位相位一致；外轮廓过渡处应保留合理圆角，板边与孔壁之间留出足够边距。工程出图阶段需重点标注中心距、配合孔公差、环形端面平面度、螺栓孔位置度以及板厚；若采用火焰切割或激光切割后加工，应明确铰接孔和连接面的后加工要求。受力校核可简化为一端铰接、一端承受扭矩反力的板件，重点检查大环孔周、小孔侧壁和两孔之间窄截面的等效应力，再结合启停冲击系数确定板厚与焊缝或螺栓规格。

　　在实际产线中，这类扭矩臂常见于悬挂式减速机、轴装式减速机和小型蜗轮蜗杆传动单元。它既承担机械限位，也改善装拆工艺：检修时松开铰接端连接即可调整减速机位置，不必大规模拆卸输出轴上的链轮或联轴器。对结构设计人员而言，理解其力臂关系、铰接补偿和环形法兰传力方式，比单纯复刻外形更重要；对选型人员而言，则应按机座号、输出扭矩、安装姿态和机架连接方式综合确认，使支撑臂在紧凑空间内稳定传递反力矩。
