Y型角式气动切断调节阀内部结构

　　该模型呈现的是一种Y型角式气动阀的完整剖视结构，阀体入口与出口呈斜向Y形布置，执行机构沿阀杆轴向竖直安装，兼顾直通阀流阻低与角座阀启闭可靠的特点。这类阀门常见于化工配料、水处理、蒸汽系统、清洗设备以及自动化流体控制管路中，主要承担介质切断、换向或节流任务。Y型流道使介质转向角度较小，相较普通直角阀更有利于降低压损，也能减少颗粒、粘稠介质在阀腔内的滞留。

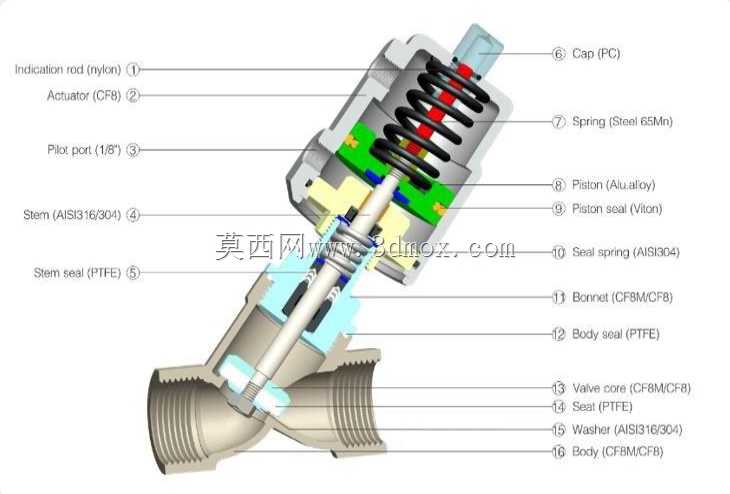

　　从结构组成看，上部为气动执行单元，包含指示杆、执行器壳体、活塞、复位弹簧和端盖。压缩空气进入执行腔后推动活塞克服弹簧力运动，进而带动阀杆升降；失气时弹簧提供回复力，使阀芯回到设定的安全位置。指示杆伸出端盖，可在设备外部直接判断阀门开度状态，便于巡检和联锁确认。活塞与缸壁之间设置密封件，保证气腔压力能够有效转化为轴向推力。

　　中部为阀杆导向与密封区域。 Pilot port作为控制气接口，用于接入气动控制信号；阀杆周围布置多层密封和导向结构，既防止管路介质沿阀杆外漏，也抑制阀杆受侧向力时产生偏磨。弹簧座、密封弹簧及垫圈将密封预紧力传递到填料或密封组件上，使阀门在频繁启闭过程中仍能保持稳定密封。阀杆与活塞之间的同轴度在建模和装配时需要重点控制，否则容易出现卡滞、回程不到位或密封件局部过载。

　　下部流道部分包括阀盖、阀芯、阀座、阀体密封和Y型阀体。阀芯与阀座形成主密封副，密封材料采用耐化学性较好的非金属材质，金属承载件则提供强度和尺寸稳定性。阀座嵌入流道转折处，关闭时阀杆沿近似轴向压紧阀芯，密封力沿流道关闭方向传递，结构紧凑。阀体两端采用内螺纹连接边界，适合中小口径管路直接旋装；建模时应保留螺纹有效旋合长度、端面台阶和扳手空间，避免现场安装时与相邻管道、弯头或支架发生干涉。

　　设计思路上，该阀把气动驱动、弹簧复位、阀杆导向和Y型流道整合在同一轴线附近。执行器直径决定可用推力，弹簧刚度决定复位压力和关闭可靠性，阀芯密封面角度则影响接触比压与磨损寿命。若用于蒸汽或高温流体，需要校核非金属密封件的温度上限；若用于弱腐蚀介质，则应关注阀体、阀杆和垫圈材料与介质的相容性。模型中各零件材料标注清楚，金属件承担承压与传动，非金属件承担密封与减摩，这种分工符合常规工业阀门的设计逻辑。

　　在三维建模时，可先建立Y型阀体流道中心线路径，再确定阀杆轴线与密封面位置，随后自下而上完成阀体、阀盖、阀芯、阀杆、活塞、弹簧和端盖的装配。弹簧应按工作压缩量建立，避免只按自由长度摆放导致运动干涉；密封圈需体现沟槽尺寸和装配压缩状态；螺纹端可根据用途采用简化螺纹或详细牙型。运动检查重点包括活塞行程、阀芯开启高度、阀杆与导向件间隙、弹簧并圈余量以及端盖指示杆伸出长度。

　　安装边界方面，阀门上部执行机构需要预留气源接头装拆空间，Y型阀体下方和侧方则要保证管道螺纹拧紧空间。选型时不能只看接口尺寸，还要结合气源压力、介质压力、密封方向、流量系数和失效位置综合判断。该结构适合用于需要快速切断、远程控制和状态可视的自动化管路，在紧凑设备布局中具有较好的工程实用性。
