精密行星齿轮减速传动机构

　　这套行星减速传动结构在自动化产线、伺服进给轴、数控转台、协作关节以及各类需要大扭矩低转速输出的工位中十分常见，核心作用是把伺服电机或步进电机的高转速低扭矩输入，经过行星轮系的多级啮合减速，转化为输出端的低转速大扭矩，同时承担负载惯量匹配的任务。很多初次选型的工程师容易忽略惯量比这一项，电机直接带大负载转盘时，启停瞬间的惯量冲击会让伺服频繁报过载或定位超差，串入一级减速箱之后，负载折算到电机端的惯量会按减速比的平方缩小，这也是精密传动场合几乎离不开减速机的根本原因。

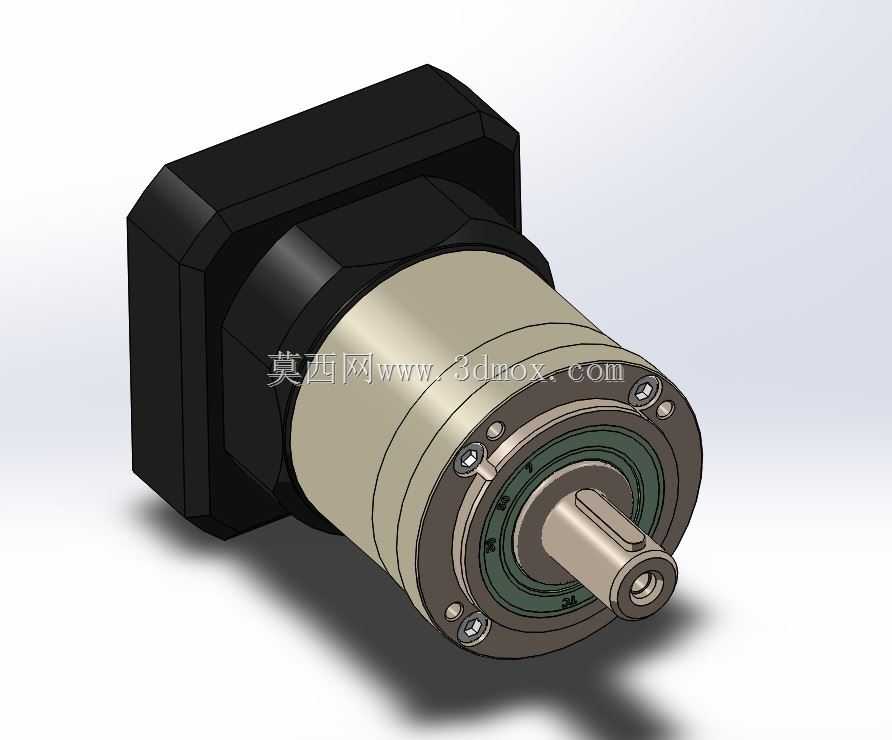

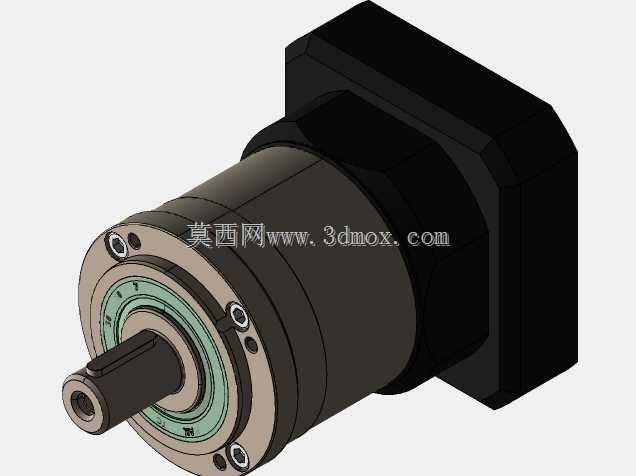

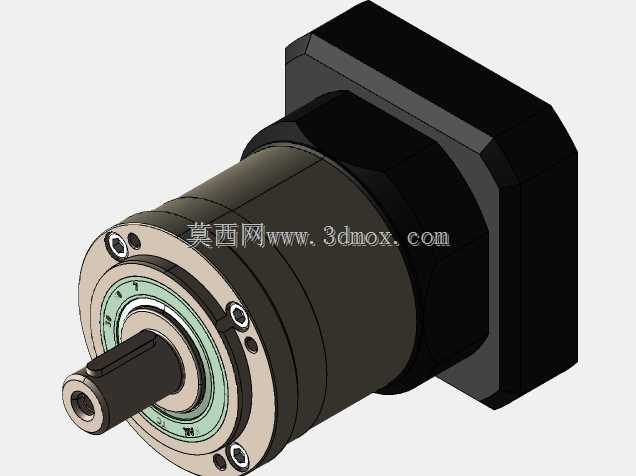

　　从结构布局来看，输入端采用方形法兰对接面，法兰四周预留安装孔位，孔位间距与市面主流伺服电机的输出法兰标准对应，对接时电机轴伸入输入端的太阳轮夹持孔，靠抱紧螺丝锁紧传递扭矩，法兰止口做定位配合，保证电机轴与减速箱输入轴的同轴度，避免高速运转时出现偏心振动。箱体中段为圆柱形主壳体，内部容纳行星轮、内齿圈与行星架，内齿圈与壳体刚性结合，太阳轮居中驱动多个均布的行星齿轮，行星轮一边绕太阳轮公转一边自转，动力最终由行星架传递到输出端，这种多齿同时啮合的结构相比普通圆柱齿轮减速，承载能力能分散到数个啮合点上，抗冲击性与扭转刚性都明显更优，回程间隙也可以控制在很小的弧分范围内，适合频繁正反转的定位工况。

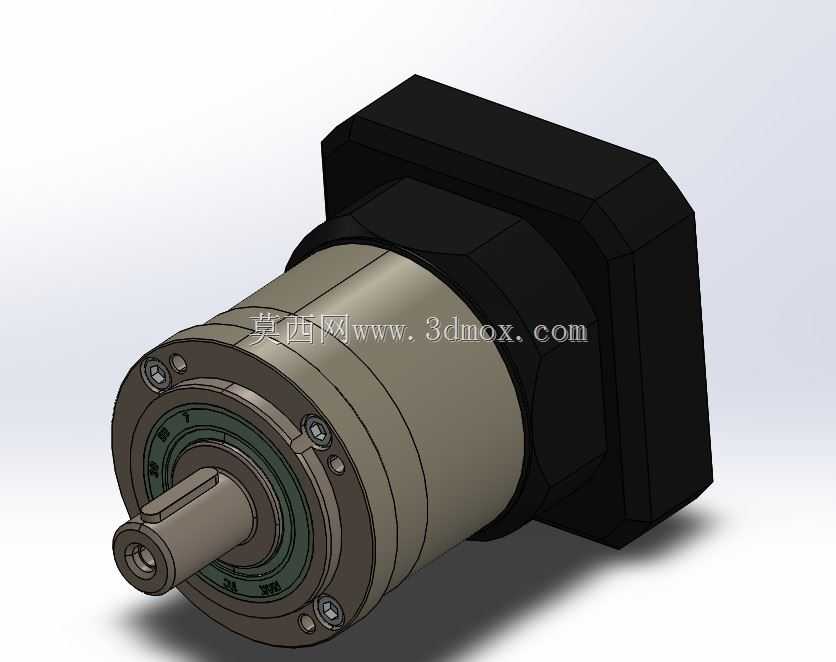

　　输出端采用带键槽的实心轴结构，轴端伸出法兰端面，配套平键传递扭矩，轴肩处布置密封件防止箱体内润滑脂外泄，同时阻挡车间环境里的粉尘、切削液渗入啮合腔。输出法兰端面上沿圆周分布多颗紧固螺钉，用于把减速箱固定到设备墙板或执行机构上，安装时要注意输出轴与被驱动轴的同轴度偏差，若采用联轴器直连，径向偏差建议控制在联轴器允许的补偿量以内；若同步带轮或齿轮直接挂在输出轴上，要尽量让带轮贴合轴肩，减小悬臂长度，悬臂过长会给输出轴承带来额外弯矩，长期运行会加剧轴承磨损、降低密封寿命。

　　做整机布局时需要预留几处边界尺寸：输入端方形法兰的对角轮廓要留出电机安装的操作空间，侧面锁紧太阳轮的抱紧螺丝需要对应工具的伸入通道，不能被周边钣金或线槽完全遮挡；输出端法兰的安装螺丝要预留内六角扳手的拧动空间，后期维护拆检时不必拆解周边管路。壳体圆柱段外径在排布多轴联动机构时要核对相邻轴的最小间距，避免两台减速箱并排安装时外壳发生干涉。润滑方面这类精密行星减速箱出厂时通常预填长效润滑脂，常规工况下长期运行不需要频繁补脂，若应用在高速连续运转或环境温度偏高的工位，要核对热平衡边界，必要时选大一号规格的减速箱，避免箱体温升过高导致润滑脂粘度下降、齿轮磨损加快。

　　建模过程中把内齿圈、行星轮、太阳轮、行星架、前后轴承、输入抱紧套、输出轴密封、法兰紧固件全部拆分为独立零件，装配时验证齿轮啮合侧隙、行星轮均布角度、轴承与轴肩的配合关系，工程人员在做自己的设备方案时，可以直接参照这套结构的安装接口尺寸匹配电机功率与减速比，也能据此拆解理解行星减速的动力传递路径，在选型阶段核对扭矩、转速、径向负载等核心参数，减少现场装配阶段出现的接口不匹配、空间干涉等问题。
