这套MR蜗轮蜗杆减速传动单元在包装输送线、小型食品加工辅机、轻工自动化辊道、仓储分拣摆轮机构以及各类需要低转速大扭矩输出的工位中应用十分普遍,很多现场调试时遇到电机直连转速过高、输出扭矩不足的场合,都会选用这类把异步电动机与蜗杆减速箱刚性整合的一体式部件,省去现场单独选配电机、联轴器再对中找正的繁琐工序。从实际使用角度看,该部件的核心作用是把电机端输入的高转速小扭矩动力,经过蜗杆副的大速比转换后,从空心输出轴端传递给负载端链轮、同步带轮或者直接穿装的从动轴,在大幅降低输出转速的同时放大输出转矩,同时蜗轮蜗杆啮合自带反向自锁特性,在倾斜输送、升降举升这类断电后不允许负载反向溜动的工况下,能提供额外的安全冗余,不需要额外加装抱闸或者逆止机构。

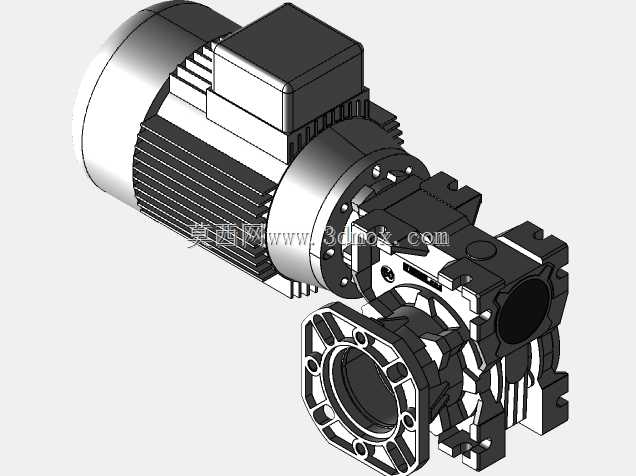

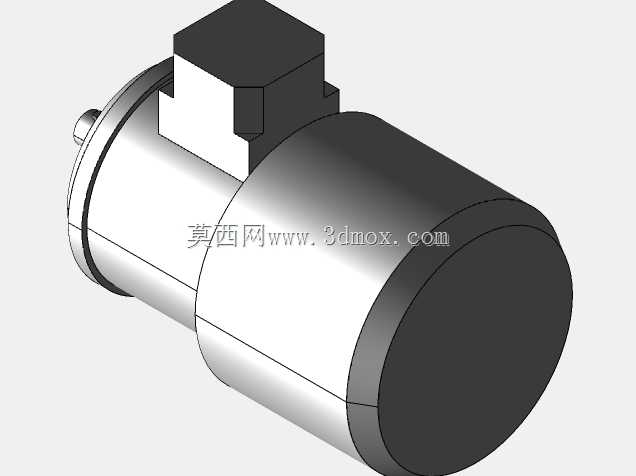

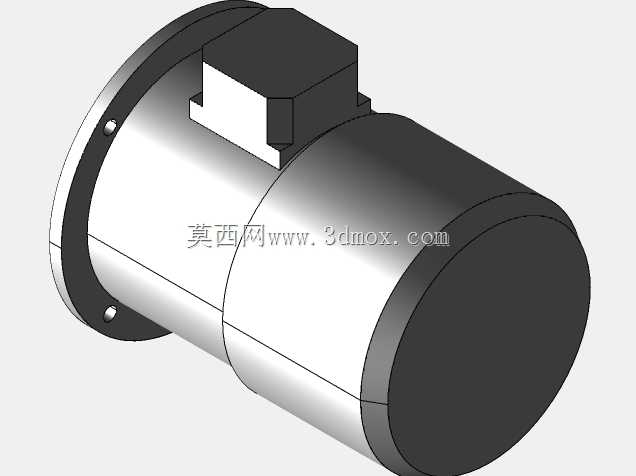

建模过程中首先要理清整机的动力流向:左侧卧式布置的是三相异步电动机段,机壳外圆周均匀分布轴向散热筋,这部分结构不能随意简化,散热筋的排布密度、筋条高度直接对应电机额定功率下的散热面积,后续做热仿真或者出工程图时都要保留完整几何特征;电机尾部的散热风罩、接线盒腔体都按照实际装配位置还原,接线盒布置在机壳顶部偏右的位置,盒体的安装止口、进线孔预留位置都和实物安装规范对齐,方便现场布线时从桥架侧直接穿入电缆。电机输出端的法兰端盖和减速箱输入端的连接法兰采用止口定位,止口配合段的同轴度公差在建模时要同步标注,保证电机轴伸入减速箱后和蜗杆轴的对中精度,避免运行时出现偏心振动。

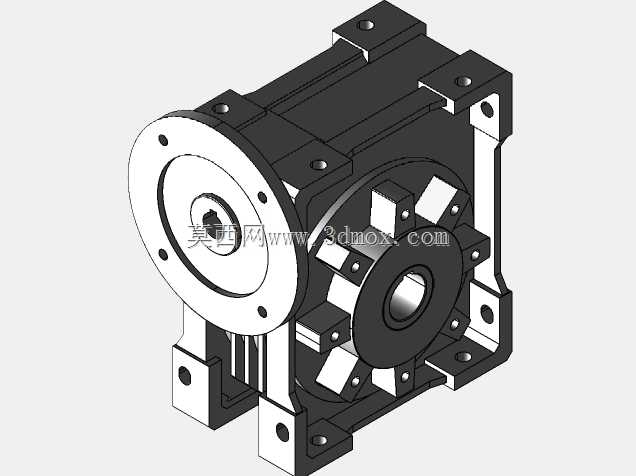

减速箱本体采用蜗轮蜗杆正交布置结构,电机轴线和最终输出轴轴线呈空间90度垂直交错,这种布局最大的优势是可以压缩整机沿电机轴向的总长度,在设备机架侧边安装空间狭窄的场合,垂直转向后的输出方向可以直接对接横向布置的输送辊,不需要额外增加转角传动箱。箱体正面和侧面都预留了方形法兰安装面,安装孔位按照标准空心轴减速电机的接口尺寸排布,既可以选择法兰式固定,把箱体端面锁在设备墙板上,也可以选用扭力臂安装方式,用悬臂支架约束箱体反扭,适配不同机架的安装条件。输出端为空心轴孔设计,负载轴可以直接从孔内穿入,通过键槽实现扭矩传递,孔端的密封沟槽、端盖固定螺孔都完整建模,避免装配时出现油封干涉、端盖无法贴合的问题。箱体上的加油口、油位观察孔、放油堵位置也按照检修便利性布置,日常维护时不需要拆解整机就能完成润滑油更换和油位检查。
做外形尺寸校核时要重点关注三个边界:第一是电机段向左延伸的总长度,要确认机架侧边预留的检修空间足够,电机尾部风罩不能和周边护栏、其他设备部件发生碰撞,还要留出风叶进风的流通间隙,不能贴墙安装导致散热风路堵塞;第二是减速箱底部到输出轴中心的高度尺寸,要和输送线辊筒的中心高匹配,若采用轴装式安装,箱体下方要留出足够的浮动间隙,避免运行受热膨胀后箱体底部蹭到机架横梁;第三是顶部接线盒的最高点位,要和上方的走线槽、喷淋管路保留安全距离,在食品车间定期冲洗的工况下,接线盒的高度位置还要避免积水直接淋在盒盖密封面上。建模时把所有安装孔的位置坐标、轴伸直径、键槽尺寸、中心高参数都做成可参数化调整的变量,后续选型不同速比、不同功率的同系列MR减速单元时,只需要修改对应参数就能快速生成新构型,不需要重复绘制基础轮廓,大幅提升成套设备设计阶段的部件选型效率。装配阶段还要同步校验干涉:电机端盖和箱体连接面的螺栓预留扳手空间、输出轴端装拆链轮时的拉马操作空间、箱体侧盖的紧固螺栓操作间隙,这些细节在三维装配环境里提前排查,远胜于现场装机时才发现工具无法伸入、需要切割机架返工的问题。
- 上一篇:EVU063一体式斜齿轮减速电机结构
- 下一篇:精密行星齿轮减速传动机构
- 全部评论(0)
- 模板大小: 15.54 MB
- 售价:5金币
- 下载次数: 27
- 系统要求: Autodesk Inventor
- 软件分类: 减速机
