十六轮低座重载平板车桥行走总成

　　这套行走总成围绕低矮底盘和大承载工况展开，核心是把多组轮胎沿车桥长度方向并列布置，形成十六个接地支撑点。单轮载荷被明显摊薄后，轮压下降，地面承压要求随之降低，这对车间环氧地坪、仓库混凝土地面以及临时铺装路面都比较友好。实际选型时，重载平板车最怕局部轮压过大造成地面起壳、轮胎早期压损，多轮方案正是针对这一问题：即使总载荷较高，每个轮胎承担的垂向力仍处于可控范围。

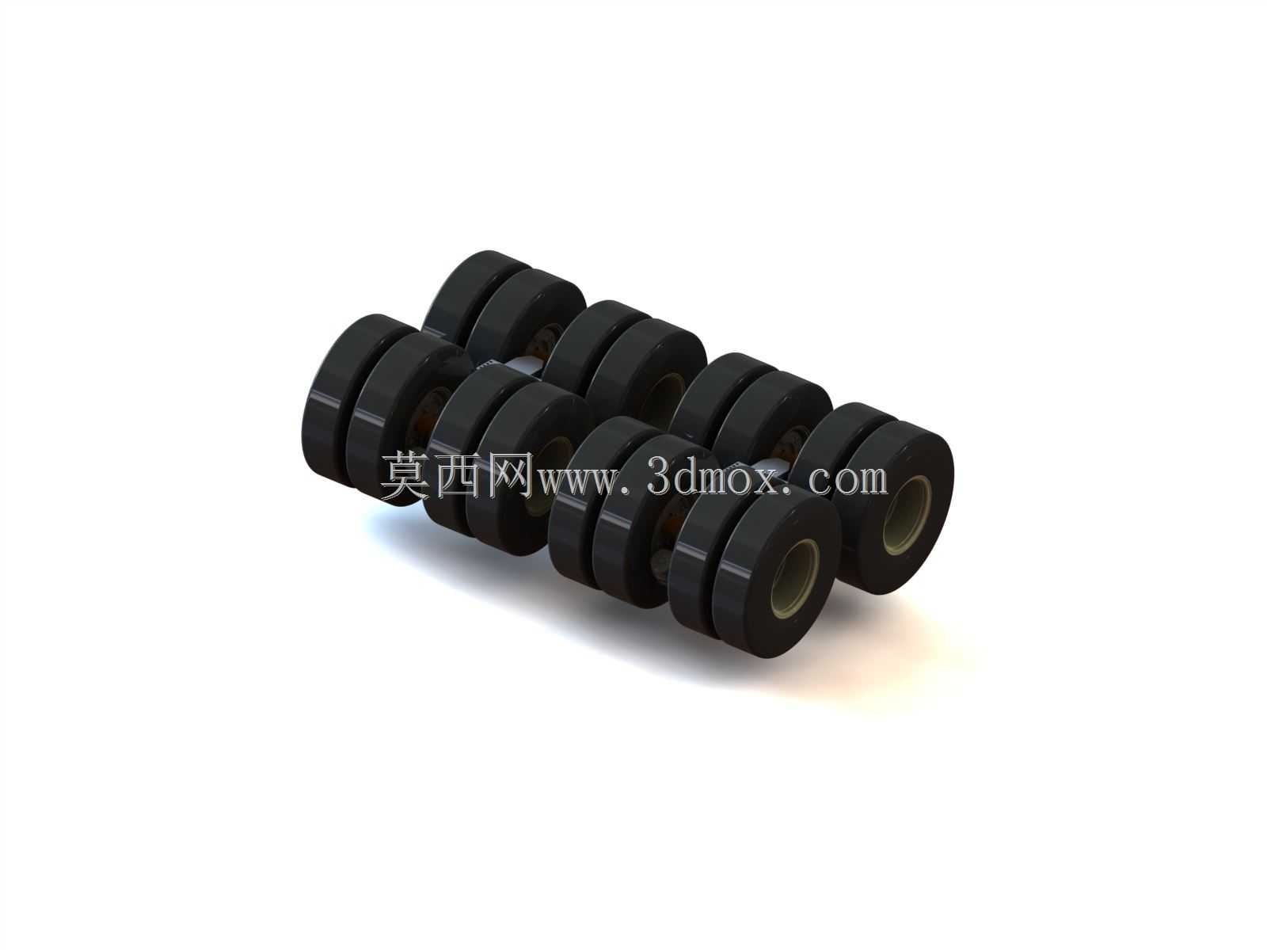

　　从结构思路看，低座设计意味着承载平台可以尽量靠近地面，装卸高度被压缩，叉车上下、工件推移、模具滚装都会更省力；同时整车重心下降，转运高大工件或偏重部件时横向稳定性更好。车桥部分需要承担轮胎定位、载荷传递和行驶导向，轮组间距不能只按外观排列，还要兼顾转弯时轮胎侧偏、擦地以及相邻轮胎之间的排泥、排屑空间。模型中轮胎成对成组布置，轮体宽厚，轮毂中心孔与支撑轴形成明确装配边界，便于在三维环境中检查轴向固定、轮距和外侧包络。

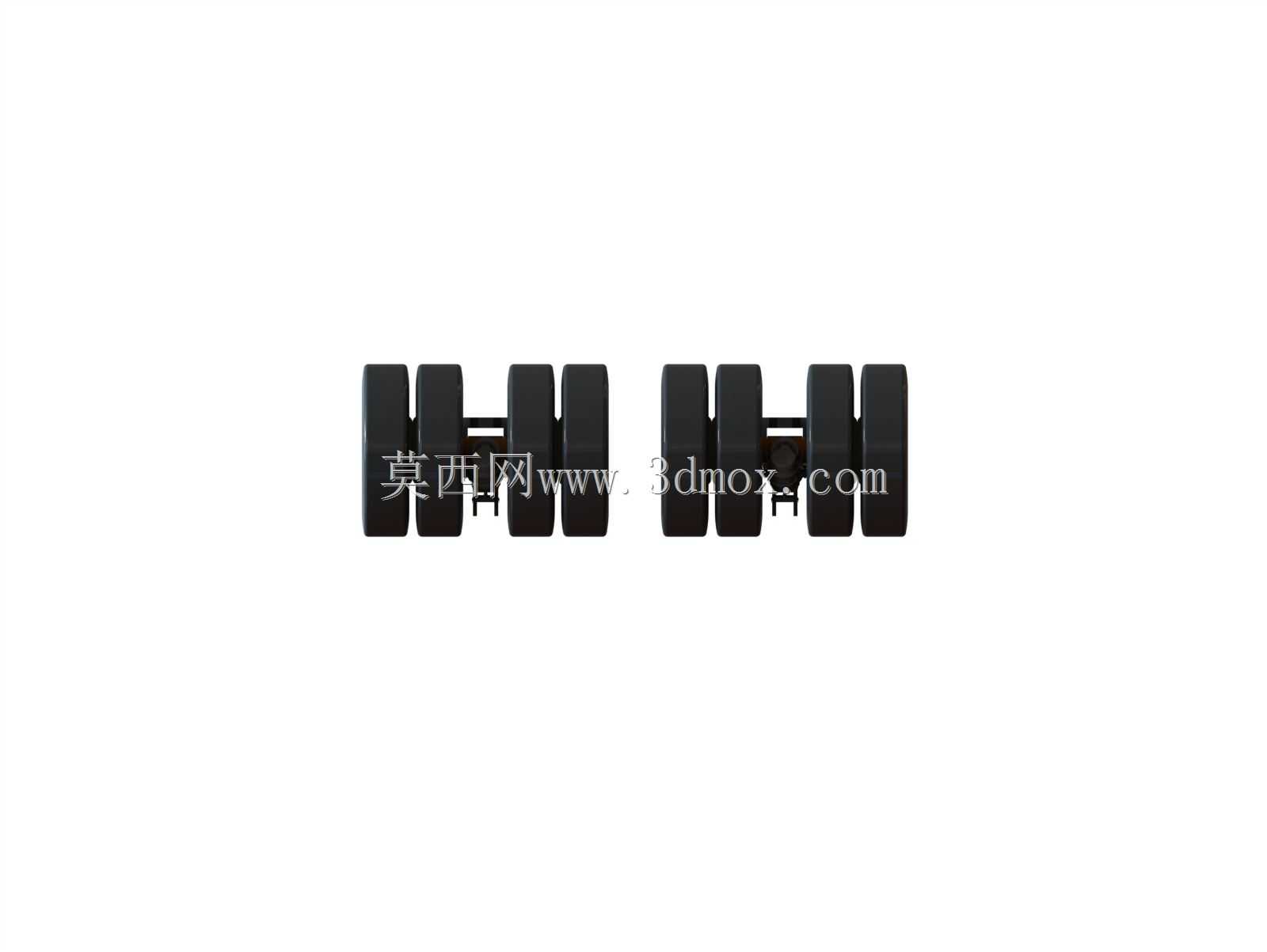

　　外形边界方面，轮组沿横向展开后总宽较大，设计人员应重点核对最外侧轮胎与车架边梁、护栏、支腿以及制动管路的干涉关系。底盘下方留给车桥、轴承座和连接梁的垂直空间有限，低座方案不能简单压缩轮胎直径来换取高度，否则会削弱承载和越障能力；更合理的方式是让车架纵梁跨过轮组区域，或在轮组之间设置承载横梁，把平台高度、轮胎半径和桥体安装高度统一平衡。轮胎外径、宽度、轮毂孔位和轮组中心距，是后续出工程图时必须锁定的关键尺寸。

　　应用场景上，这类结构常见于厂内重载转运平板车、低矮拖挂车、模具搬运车、仓储物流台车以及重型构件移运设备。它不追求高速行驶，而强调低速、短距离、高频次转运中的承载可靠性。直线行驶时，多轮共同分担垂向载荷；转弯工况下，各轮胎存在不同轨迹半径，轮组安装角度和轮距需要给轮胎留出侧向变形余量，避免硬性刮擦。若用于牵引拖车，还应在车桥与车架连接位置复核牵引点高度，防止起步或制动时车架俯仰造成个别轮组卸载、另一些轮组过载。

　　建模处理上，轮胎外形保留了胎体厚度、中心轮毂和轮组排列关系，适合用来完成整车总装占位、载荷分布讨论和维护空间检查。轮胎属于易损件，实际设计时还要在轮组外侧预留拆卸空间，保证单个轮子或轮毂组件可以从侧向拆出，不必整体吊起平台。相邻轮胎之间若间隙过小，砂石、铁屑和泥浆容易夹塞，造成胎侧磨损；间隙过大则会增加总宽，降低通道适应性。因此轮距排布本质上是承载、宽度、维护和通过性之间的折中。

　　车桥与车架的连接面应保证载荷均匀传递，不能让焊缝或螺栓群集中承受冲击载荷。重载起步、急停和路面接缝冲击都会在轮轴支撑处形成峰值力，三维布局阶段就应把加强梁、轴承座安装面和螺栓位置表达清楚。对于需要进入电梯、集装箱或厂房门洞的设备，外侧轮胎的最大轮廓就是宽度校核基准；对于需要通过坡道或地沟盖板的设备，则要结合轮胎接地长度和轮组间距检查局部压陷。

　　整体来看，该总成的价值不在于复杂曲面，而在于行走系统方案清晰：用多轮胎降低轮压，用低底盘改善装卸和稳定性，用车桥轮组保证承载传递。结构设计人员可在此基础上继续细化轮轴、轴承、润滑、制动或牵引连接，也可把它作为重载低矮转运设备的底盘布置参考。
