重型载货车辆双胎并装轮辋总成

　　在港口堆场短倒牵引、干线重载货运、工程渣土转运以及矿山非铺装路面运输场景里，单条轮胎的接地面积与承载冗余往往无法满足轴荷限值要求，工程上普遍采用同轴同侧双胎并装的布置形式，将两条同规格轮胎并排安装在同一轮端轮毂上，以此分摊整车满载时的轴荷，降低单胎接地比压，避免松软路面下轮胎过度沉陷，同时在单胎突发失压时保留剩余行驶能力，支撑车辆缓慢驶离行车道前往应急维修点位。这套轮端结构对应的轮胎规格为12.00R20，属于重载商用车经典的有内胎子午线轮胎配装轮辋，轮辋名义直径20英寸，适配断面宽度12英寸层级的高压载重轮胎，常见于总质量数十吨级的重型卡车、自卸车以及专用作业底盘。

　　从结构设计逻辑来看，双胎并装并非简单将两条轮胎堆叠固定，轮辋本体需要同时为内侧、外侧两条轮胎提供精准的轴向定位基准。轮辋的胎圈座位置加工有匹配轮胎胎圈锥度的配合面，保证轮胎充气后胎圈可以均匀压紧在贴合面上，不会在大扭矩输出、紧急制动时出现周向滑移；轮缘的凸起高度与圆角半径严格对应重载轮胎的胎圈轮廓，既可以约束轮胎轴向窜动，又能避免应力集中割伤胎圈钢丝层。两条轮胎的安装间距经过校核，预留了足够的侧向间隙，车辆满载侧偏、轮胎受侧向力发生形变时，两个轮胎的胎侧不会互相摩擦挤压；同时轮辋中部的通风空隙可以让行驶气流穿过双胎之间，带走轮胎持续形变产生的热量，避免长距离下坡制动后胎温过高引发橡胶老化脱层。

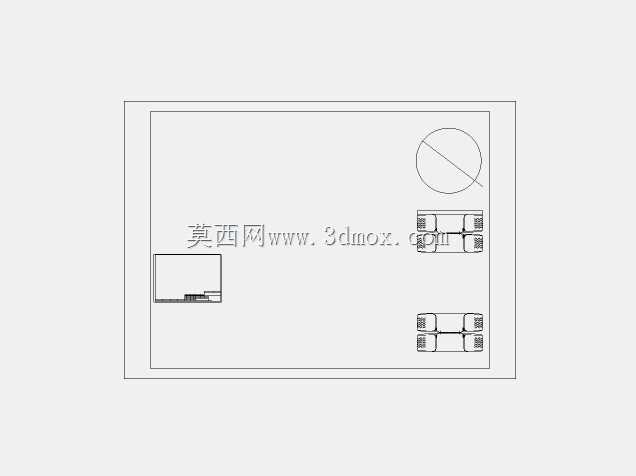

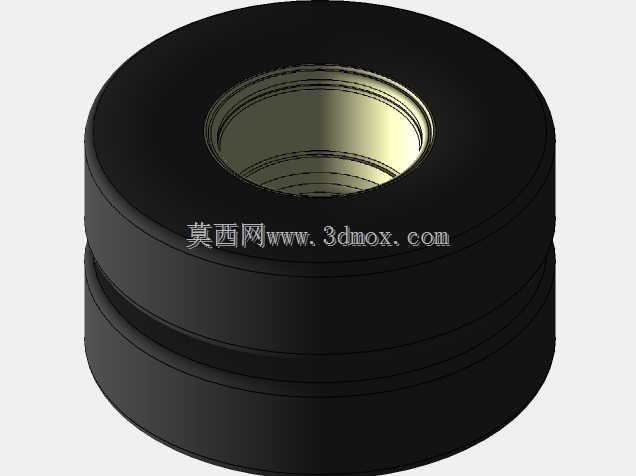

　　建模过程中首先回转生成轮辋的基础筒体，依次勾勒出胎圈座、轮缘、中部安装盘的截面轮廓，回转后再加工轮毂螺栓过孔、中心定位孔以及气门嘴穿出缺口。双胎并装的布局在装配环境里完成，两条轮胎分别从轮辋两侧对位装配，胎圈与轮辋贴合面设置重合约束，螺栓孔按照整车轮毂的孔位分布圆周阵列，保证安装孔位与车桥轮毂完全对位。模型还原了轮胎的胎面块状花纹、胎侧环形加强筋以及轮辋的金属安装面细节，轮胎橡胶部分的外轮廓按照充气后的自由状态绘制，胎腔内部预留了内胎与垫带的安装空间，完整呈现重载轮端的装配关系。

　　安装边界方面，该轮辋的中心孔与轮毂轴头定位间隙配合，螺栓孔分布圆、螺母压紧面尺寸匹配对应吨位级的驱动桥或转向桥轮毂；双胎并装后的总轴向宽度需要和车架、板簧、制动气室的周边空间做干涉校核，转向轮布置时还要核对最大转角下轮胎与翼子板、直拉杆的安全间隙。轮胎额定充气压力、单胎承载能力需要和车辆轴荷匹配，双胎共同承载时总承载上限留有安全余量，适配高负荷连续运营的商用车辆使用需求。
