重型商用车多轴悬挂车桥总成结构

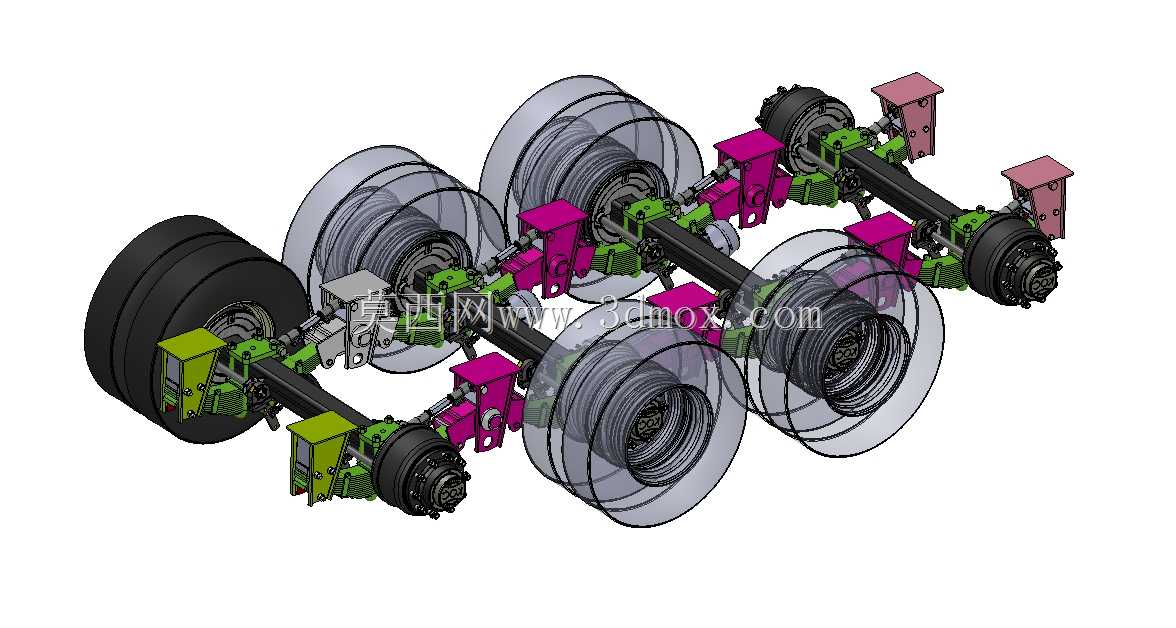

　　该三维结构呈现的是重型载货车辆底盘中多轴并列车桥与悬挂支承组合，常用于多轴挂车、重型专用车以及大载荷运输底盘的布置校核。画面中可以看到三根横向布置的车桥，桥体两端集成鼓式制动轮端，轮胎以透明线框方式表达，便于在评审时同时观察轮胎包络、制动气室、板簧支承和桥壳相对位置。

　　从实际用途看，这类总成承担整车承载、制动力传递和行驶导向。车桥通过悬挂元件与车架相连，路面冲击经轮胎、轮端、桥壳和板簧逐级衰减，再传递至车架。多轴并列布置的核心目的，是在单轴载荷受法规和轮胎承载能力限制时，通过增加轴数分散总重，使车辆能够在重载工况下保持轮胎接地压力和桥壳应力处于允许范围。对于低平板挂车、工程物料运输车和特种底盘，轴间距、板簧跨度以及制动元件的侧向空间，往往决定了整车能否顺利通过总布置。

　　结构上，桥壳采用贯通式横梁思路，两端安装轮毂、制动鼓、制动气室及相关支架。鼓式制动器能够提供较大制动力矩，且在重载、粉尘和泥水环境中具有较强适应性，因此在商用车挂车领域仍大量使用。图中绿色模块为制动气室及支架区域，紫红色件为悬挂导向、板簧连接或辅助支承构件，粉色支架靠上方布置，体现出与车架纵梁或悬挂安装面的连接边界。建模时这些零件不能只按外观摆放，需要保证气室推杆方向、制动凸轮轴位置、板簧座中心和车桥中心线之间的装配关系一致。

　　设计思路上，多轴车桥并非简单复制单根桥。相邻车桥之间要考虑板簧运动空间、制动管路走向、轮胎跳动间隙以及转向或随动转向机构的预留位置。若轴间距过小，满载压缩时相邻轮胎或制动系统可能发生干涉；若轴间距过大，则会影响转弯通过性和车架受力分布。透明轮胎的表达正好用于检查最大转向角、上下跳动和悬架变形状态下的轮廓边界，这在底盘总布置阶段比单纯渲染外观更有工程价值。

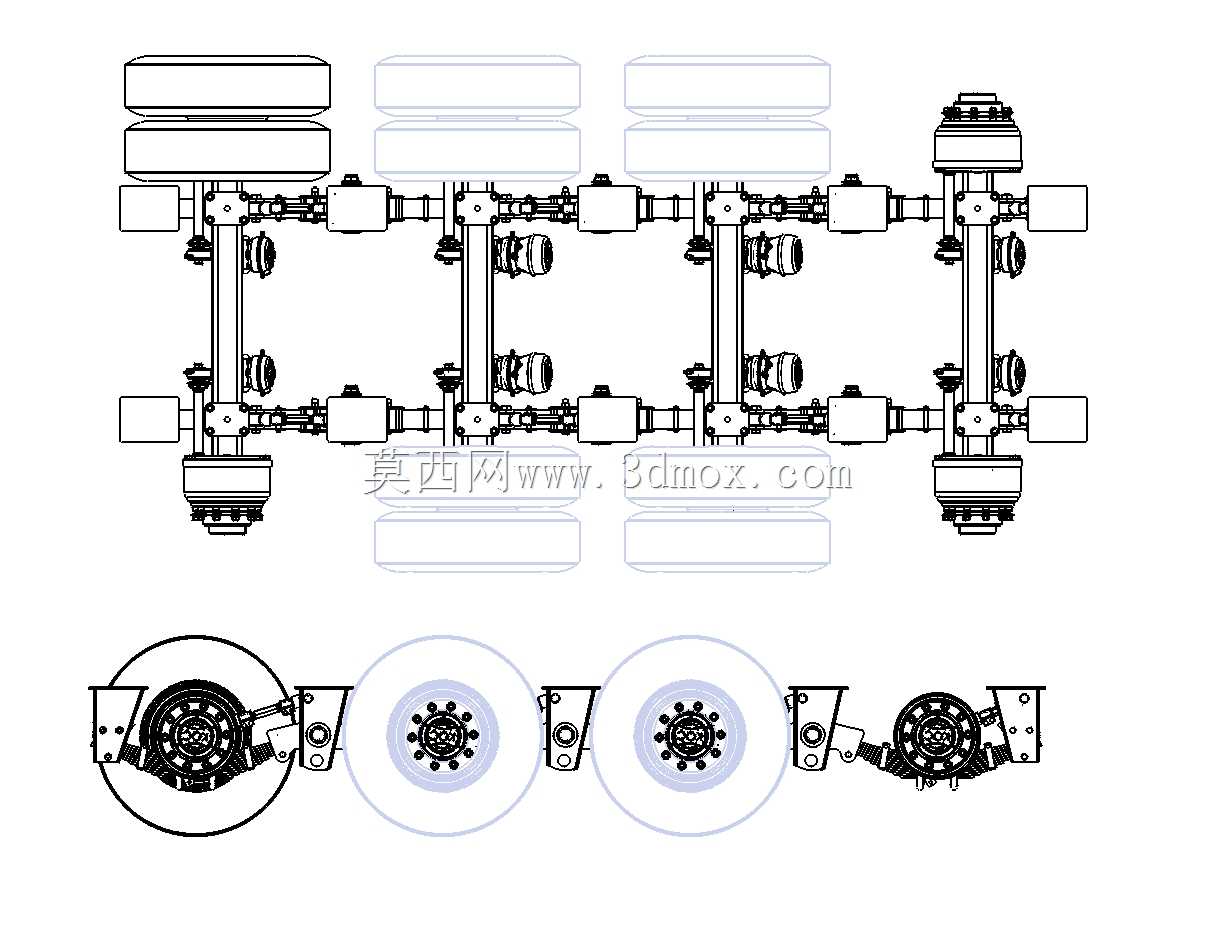

　　外形尺寸方面，车桥长度主要由轮距、轮胎宽度、制动气室外伸量和车架外侧安装空间共同决定。桥壳中心到轮毂安装面的尺寸影响轮距，板簧座跨距影响车架受力点，制动气室向车前或车后伸出的长度则影响与货台、支架和管路的距离。安装边界上，上方支架需要与车架纵梁或悬挂座面对接，孔位方向、板厚和加强筋位置都应按载荷路径布置；下方和侧向则需要留出轮胎拆装、制动调整以及维护检查的操作空间。

　　在建模细节上，轮端部分应重点表达轮毂轴承区域、制动鼓外径、螺栓孔分布、气室安装角度和凸轮轴支撑。板簧或悬挂连接区域则要体现销轴中心、压板、限位块和缓冲间隙。对于结构设计人员，该类模型可用于检查桥壳与悬挂的装配层级，也可作为制动系统、车架支架和轮胎包络分析的参考。选型人员则可通过轴数、轮端形式和悬挂布置判断其适用吨位与运输场景。

　　整体来看，该总成的价值不在于单个零件的复杂造型，而在于多系统空间关系的完整呈现。车桥、制动、悬挂、轮胎和车架支架在同一坐标下协同布置，任何一个气室角度、板簧位置或支架高度的偏差，都可能在实车装配时造成干涉。通过三维结构提前确认这些边界，可减少底盘试制阶段的返工，并为重载车辆轴荷分配和维护便利性提供直接依据。
