管夹式锁紧固定支座结构设计

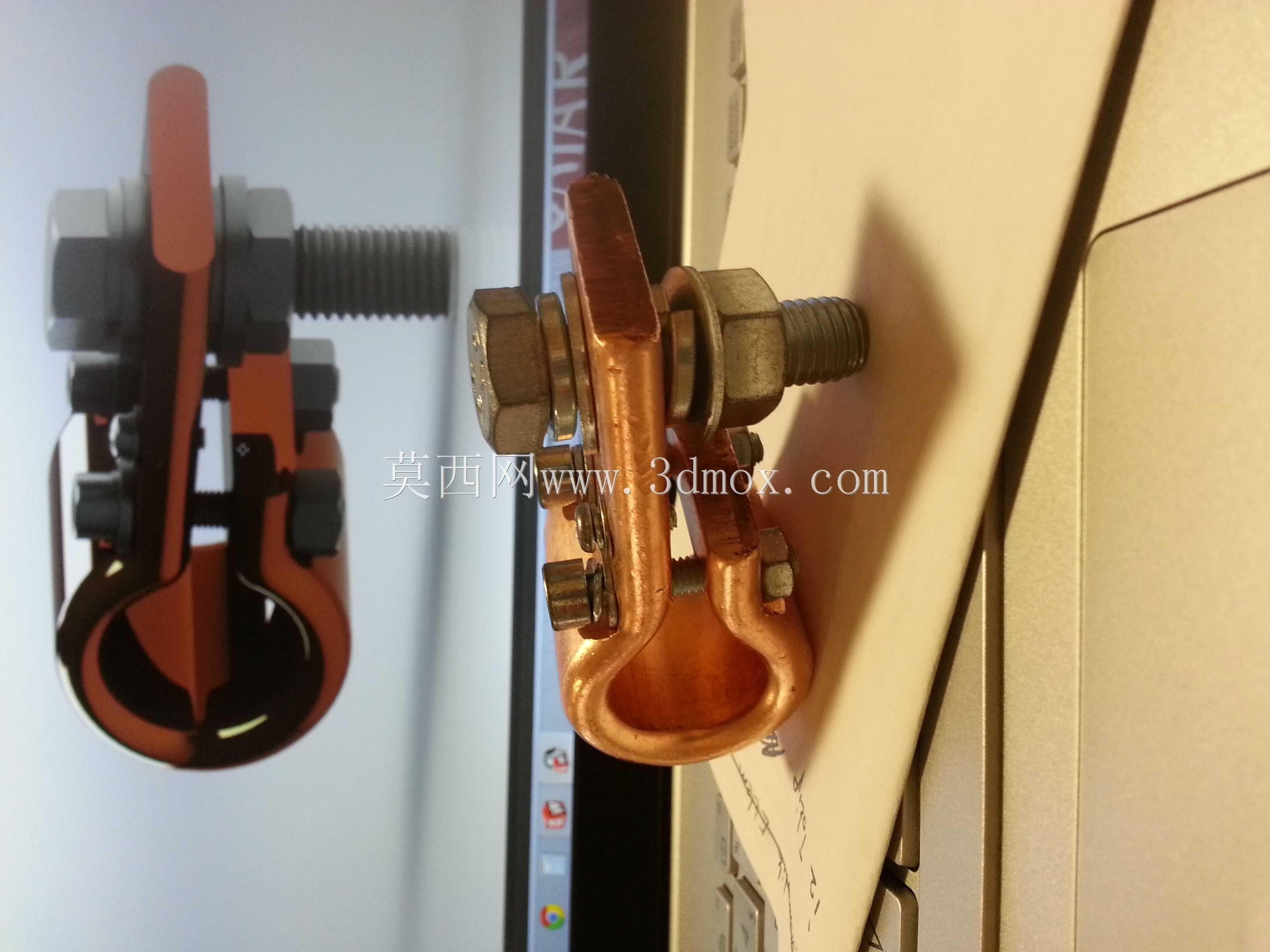

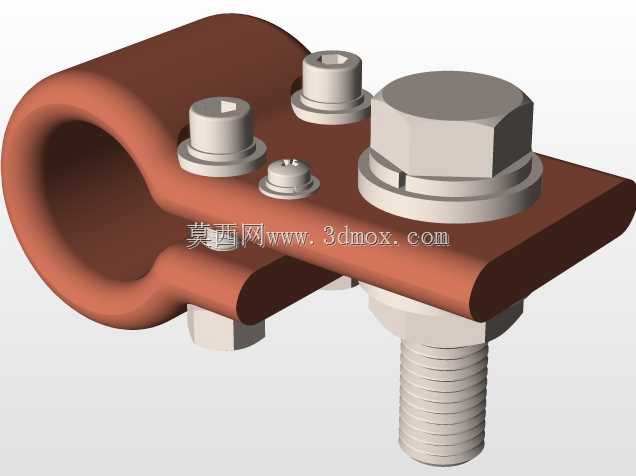

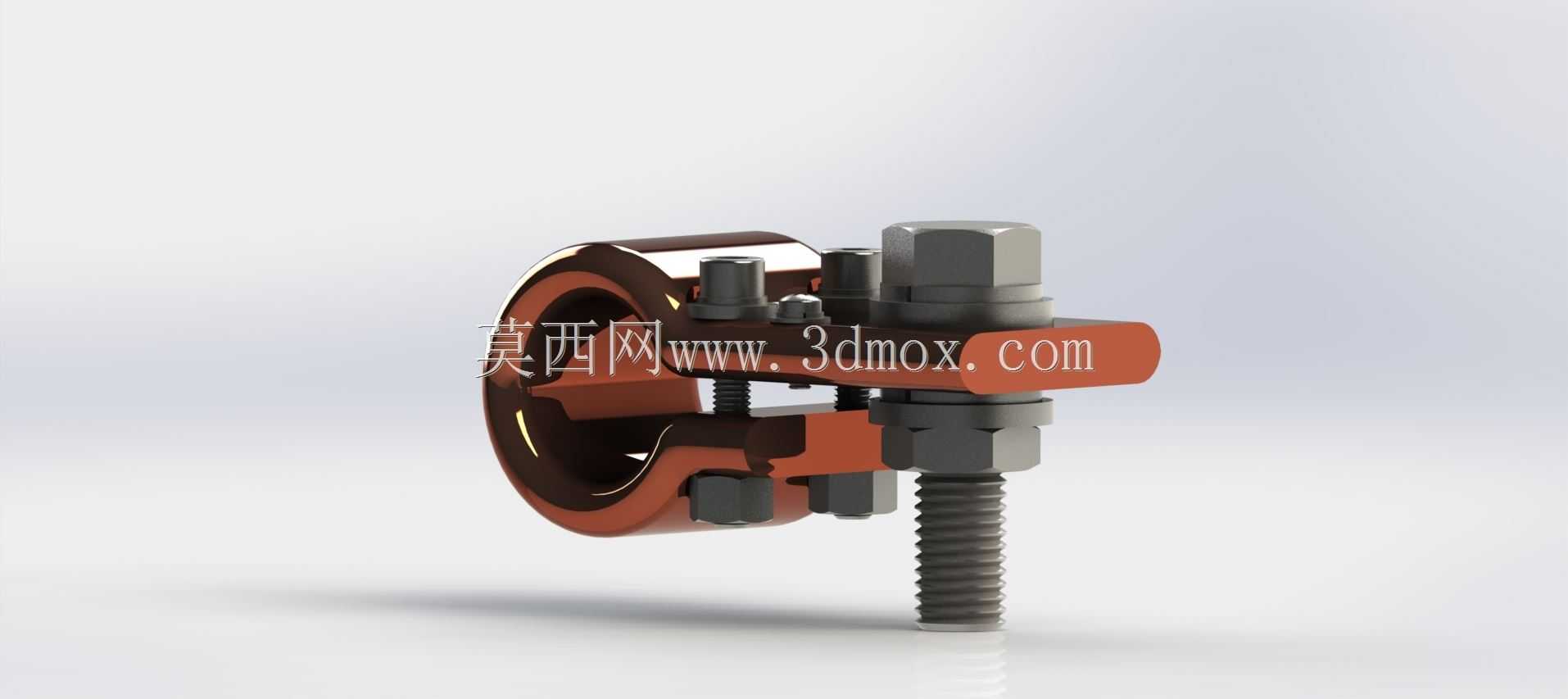

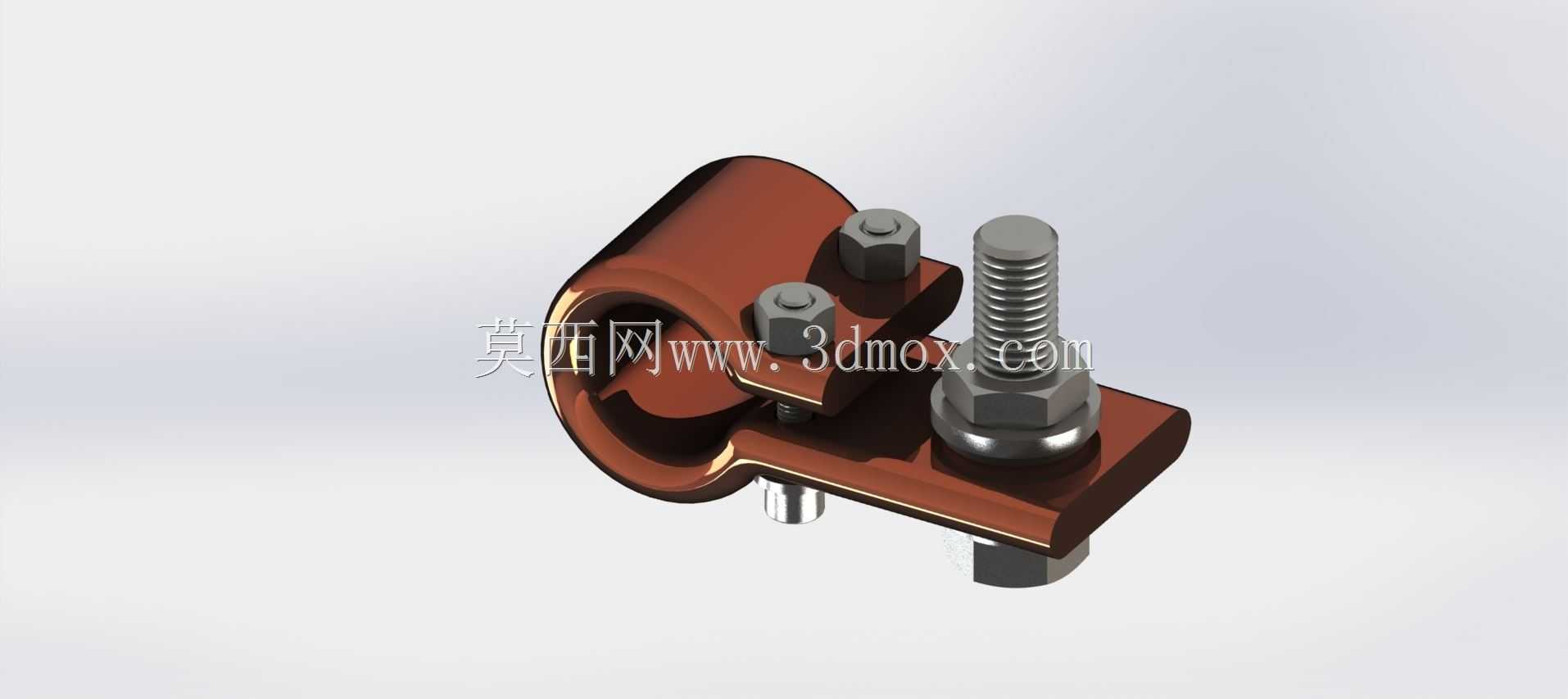

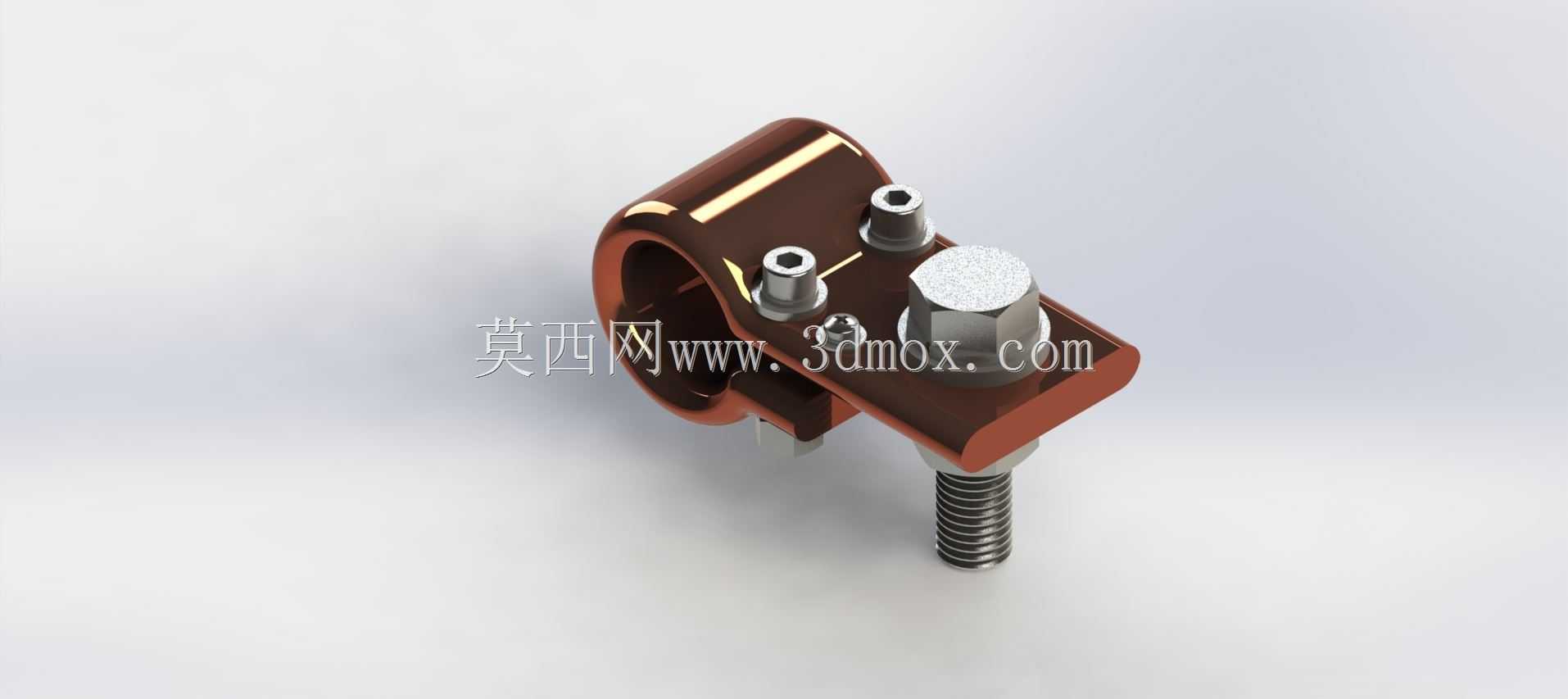

　　现场做管线辅件改造时，最先要处理的往往不是主体设备，而是杆、管、轴之间的临时固定与位置保持。这个锁紧支座把抱箍夹持、螺栓压紧和螺杆调位整合在一个小件上，适合在空间受限、又不允许在母材上大量开孔的场合使用。上部的半圆抱箍用于环抱圆杆或管件，开口侧通过两颗小螺钉收紧张开量，使夹体对被夹持件形成周向抱紧；下方伸出的螺纹柱则承担高度调节或与基座螺母配合锁紧的作用，中间的大六角螺母作为受力锁紧面，拧紧后可把夹体位置固定在设定高度。

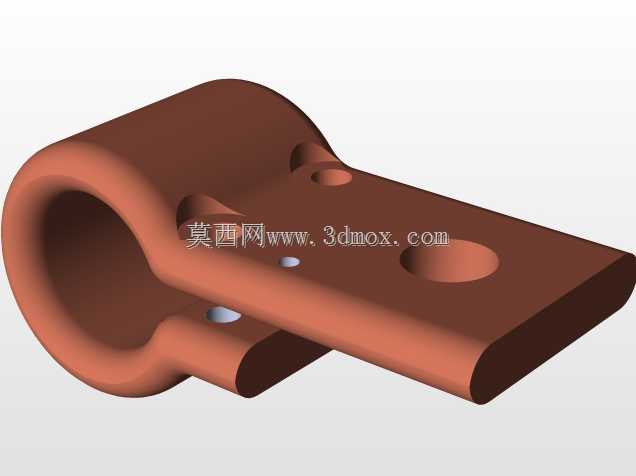

　　从受力路径看，抱紧力先由两颗小螺钉传入夹体两侧耳板，再通过半圆内壁转化为对圆管的法向压力；下方螺杆主要承受轴向拉压和少量弯曲载荷，因此螺杆与夹体交接处需要保留足够圆角，避免在频繁调整后出现应力集中。夹体本体采用块状承力结构，耳板、半圆槽和下方螺杆安装位连成一体，相比薄板折弯件，它在振动工况下更不容易出现夹持松动。外形上，夹体宽度围绕半圆夹持孔布置，两侧耳板只留出螺钉装入和扳手操作的最小空间；顶部大螺母的外径决定了上端扳手回转范围，下方螺杆长度则决定可调行程。布置时要确认抱箍内径与被夹圆件外径一致，若管径偏小，即使螺钉完全收紧，也可能只形成线接触，长期振动后会滑移。

　　安装边界需要重点核对三处：一是抱箍开合方向周围要留有小螺钉的拧紧空间，侧向不能紧贴其他管线；二是下方螺杆穿过安装板后，螺母旋合长度应满足承载要求，不能只靠几牙螺纹承受全部载荷；三是大六角螺母与夹体接触面应保持平整，若安装面倾斜，锁紧时会把附加弯矩带入螺杆。实际建模时，半圆槽与圆柱面采用同轴配合，螺钉孔与耳板端面保持垂直，下方螺杆轴线应穿过抱箍中心附近，这样夹持反力和调节螺杆受力更接近同一平面，能减少夹体扭转。

　　这类结构常见于工装支架、传感器安装杆、轻型设备支撑、管路固定以及实验台架调整环节。它的优势不在于承担很大的主载荷，而在于快速装拆、重复定位和减少焊接固定。若用于户外或腐蚀环境，可在夹体内壁增加防滑衬垫，或选用不锈钢件；若用于频繁调整的工位，则应在螺纹副处考虑防松措施，如尼龙螺母、弹垫或螺纹胶。建模过程中还要注意螺钉头部与夹体表面的避让，小螺钉不宜过长，防止收紧后顶伤被夹管件；大螺母下方可增加平垫，以分散压应力。整体结构虽然紧凑，但每个尺寸都直接影响夹持可靠性：抱箍壁厚决定刚度，耳板间距决定开口变形量，螺杆直径决定调节承载能力，螺母对边尺寸决定操作可达性。把这些边界在三维装配中逐一核对，才能让小件在实际设备上既装得下，也锁得住。
