气动铰接式压紧夹具结构设计

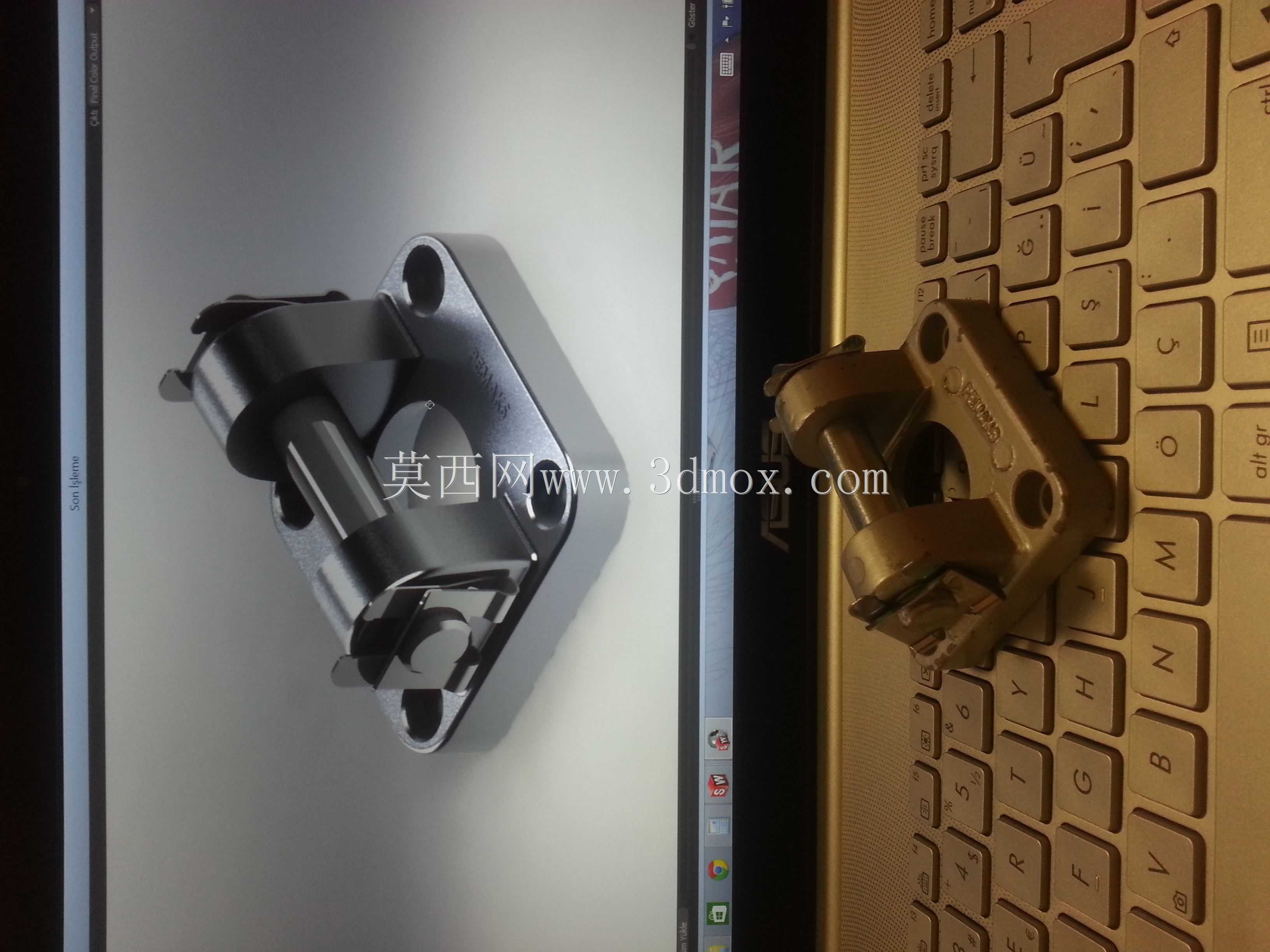

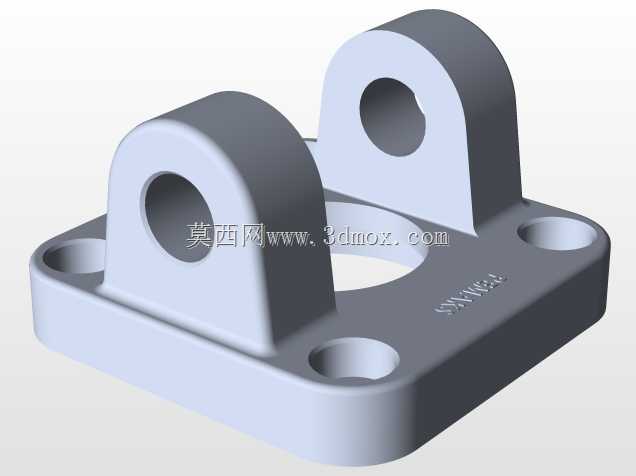

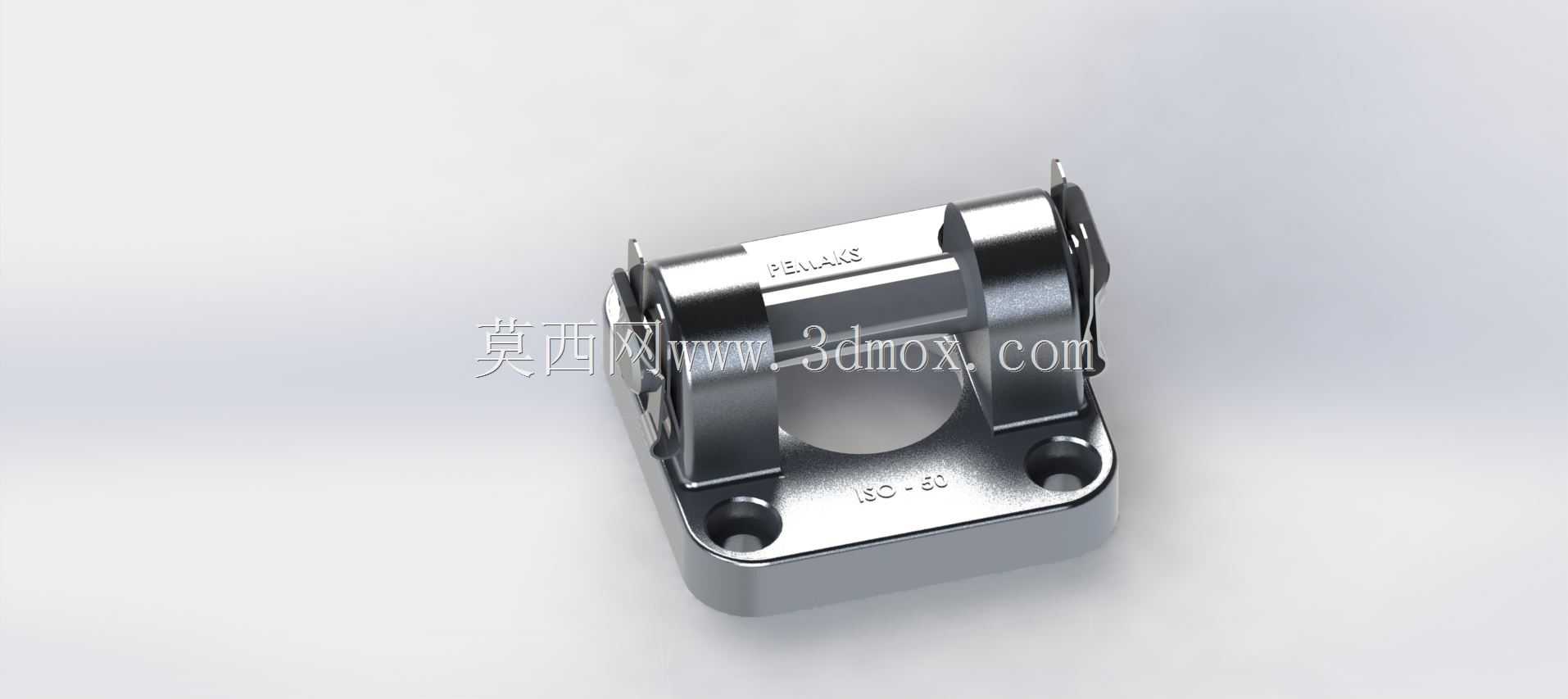

　　这套气动铰接压紧件主要面向工装夹具、自动化工位和小型装配线中的快速压紧场景，结构核心由方形安装底座、双侧立板支承、横向销轴、摆动压臂以及气动驱动连接位组成。底座采用带四个沉孔的方形法兰形式，安装时可直接通过螺栓固定在工作台面、夹具基板或专机工位板上，沉孔设计能够让螺栓头部沉入基体表面，避免压紧动作过程中与工件、压臂或周边工装发生干涉。底座中部开设贯通孔，既可以减轻本体重量，也为气动管路布置、驱动元件让位或下方连接件穿过提供空间，在密集工装排布时能够减少额外开孔工作量。

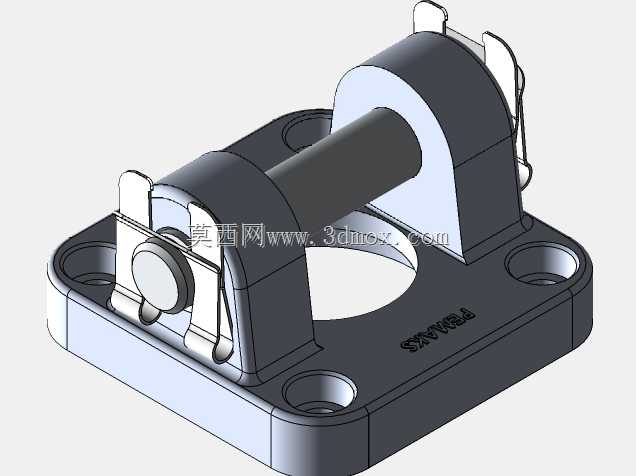

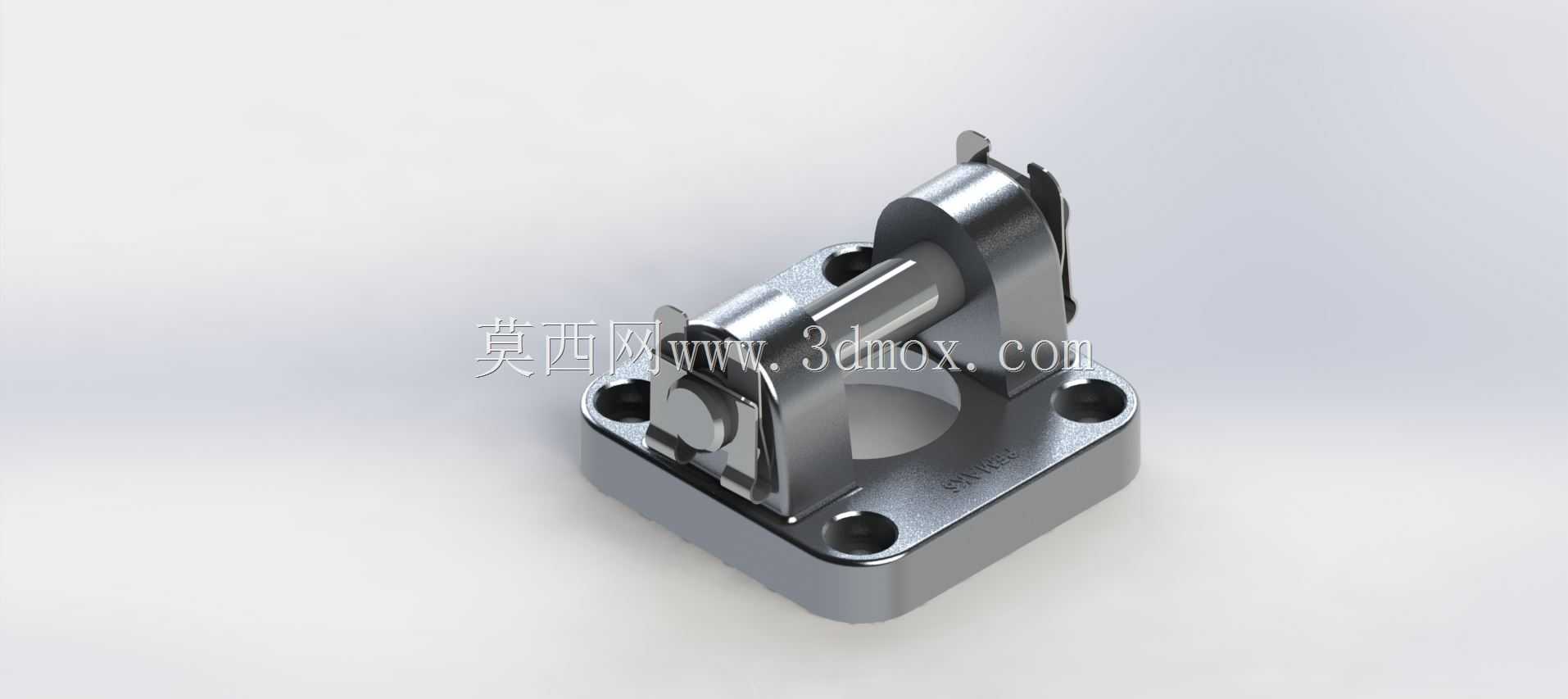

　　摆动部分通过横向销轴铰接在两侧立板之间，压臂绕销轴做有限角度回转，气动驱动力作用在压臂下端或侧向连接点后，压臂上端形成压紧动作，松开时反向回转让出工件取放空间。这类结构在焊接工装、机加工定位夹具、装配检测工位中比较常见，尤其适合需要频繁装卸、压紧力稳定、操作节拍较快的场合。相比手动螺旋压紧，气动铰接压紧件能够通过车间压缩空气系统实现集中控制，压臂开合角度和压紧行程可结合阀组、节流接头和缓冲调节进行匹配，操作人员只需取放工件，不必反复旋拧手柄。

　　从结构受力角度看，双侧立板对称布置可以抵消压臂回转时产生的侧向弯矩，销轴承受剪切力，立板与底座之间形成稳定的框架支承。底座四角的安装孔间距决定了该件在基板上的固定边界，设计工装时应保证安装面平面度，避免底座受螺栓预紧力后产生翘曲，进而影响销轴同轴度和压臂摆动灵活性。压臂工作端的压紧位置需要根据工件外形设置压头或垫块，若直接使用金属面接触易损伤工件表面，实际应用中常在压臂端部增加聚氨酯垫、可调螺钉压头或可换压块，以适应不同厚度和表面要求的零件。

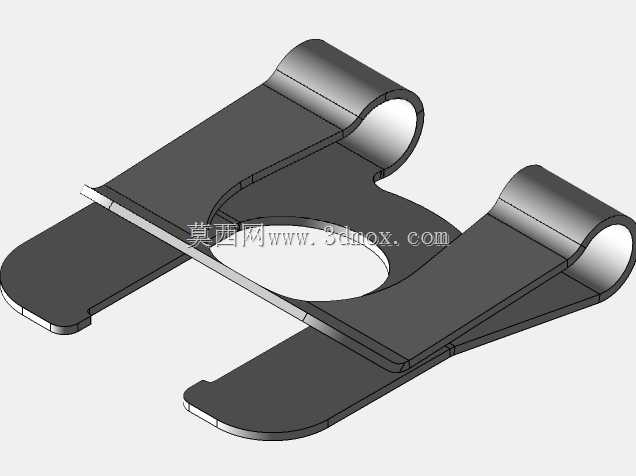

　　建模时需要重点处理销轴与立板孔、压臂铰接孔之间的配合关系。回转副区域应保留合理间隙，既要保证运动顺畅，又不能因间隙过大造成压紧位置抖动。立板根部与底座交接处宜设置圆角或加强过渡，因为压紧反力会在该区域形成反复弯矩，直角交接容易在长期循环载荷下产生应力集中。压臂外形采用开槽和减重结构，在保证刚性的前提下降低运动件质量，有助于提高开合响应速度并减小气动冲击。

　　外形边界方面，方形底座提供了稳定的支撑轮廓，上部立板和压臂构成主要高度方向包络，压臂抬起时的最高位置和压紧时的最低位置都应纳入设备干涉检查范围。在自动化生产线布局中，不仅要校核夹具本体与工件的空间关系，还要考虑机械手取放料、操作人员手部动作、气动接头插拔以及维护时销轴拆卸所需的空间。若多个压紧件并排使用，应统一进气方向和阀控逻辑，使相邻压臂的摆动轨迹互不干扰。

　　该类压紧件的设计思路不是追求复杂外形，而是在有限安装面积内完成可靠夹持。底座负责定位与承载，立板负责支承回转轴线，销轴传递铰接运动，压臂将气动驱动力转化为压紧力，各部分功能边界清晰。对于三维结构设计人员而言，建模时应分别表达固定件、运动件和标准紧固件的装配关系，确保运动仿真中压臂能够绕销轴真实转动；对于工装选型人员，则需要结合工件压紧点高度、所需压紧力、气源压力和安装基板厚度，确认压臂长度、铰接高度及底座孔位是否满足现场使用要求。
