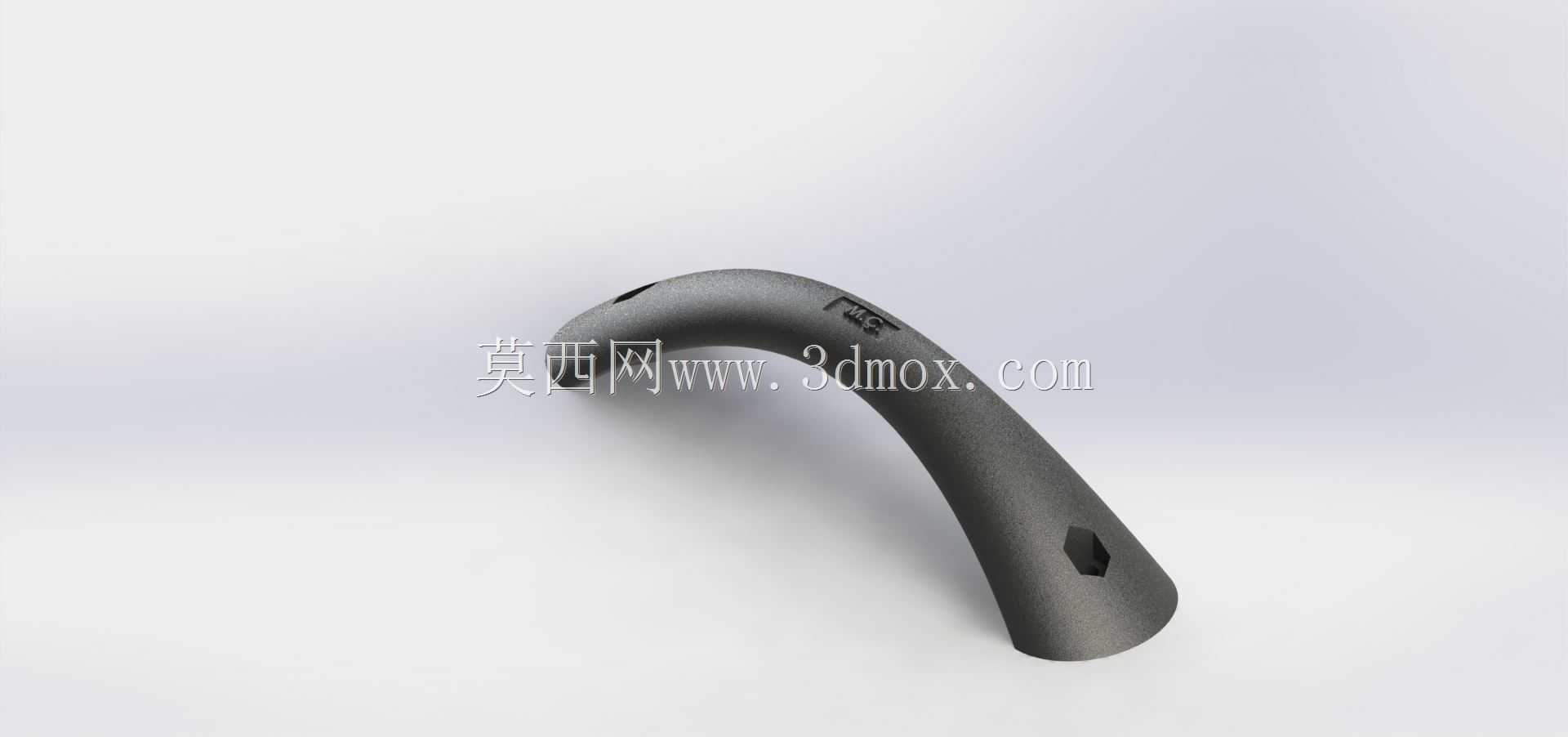

该结构件属于设备外装握持类拉手,整体采用连续弧形梁式造型,主体从两端较低的安装位置向中部拱起,形成符合人手抓握路径的桥状轮廓。与平直杆状拉手相比,弧形顶面在手掌包覆时能够让指根、掌心和指节分段接触,减少局部棱边压迫;使用者在开启检修门、拉动防护盖板或移动轻型工装面板时,手腕不必过度偏转,施力方向可沿拉手拱弧自然传递到两端固定点。
从实际布置看,这类拉手常见于工业控制柜门板、检测设备外罩、塑料机箱侧盖、小型移动台车架、医疗仪器维护门以及需要频繁开合的防护面板。它不承担整机主载荷,主要作用是提供可靠的抓握边界,并把开门、提拉、移位时的手部载荷分散到两个安装端。端部设计为较宽的贴合座,座面与被安装板面形成较大的接触区域,可降低螺钉预紧后塑料局部压陷的风险;端部预留沉孔结构,紧固件装入后头部不外露,既避免刮手,也让外观面保持连续。
建模时需要重点控制三条几何关系:其一,握持段中心线应保持顺滑过渡,曲率变化不能在中段出现突变,否则渲染后容易产生折痕,实际触摸也会形成明显硌手点;其二,两端安装面的法向应与目标门板平面一致,若拉手用于弧面罩壳,则端部贴合面需要随罩壳曲率做局部匹配,不能直接用平面硬贴;其三,沉孔深度、壁厚和加强区要协同设置,塑料件在螺钉锁紧时最容易在孔周产生白痕或微裂,因此孔壁周围应保留足够材料,并在背面形成环形加强带。

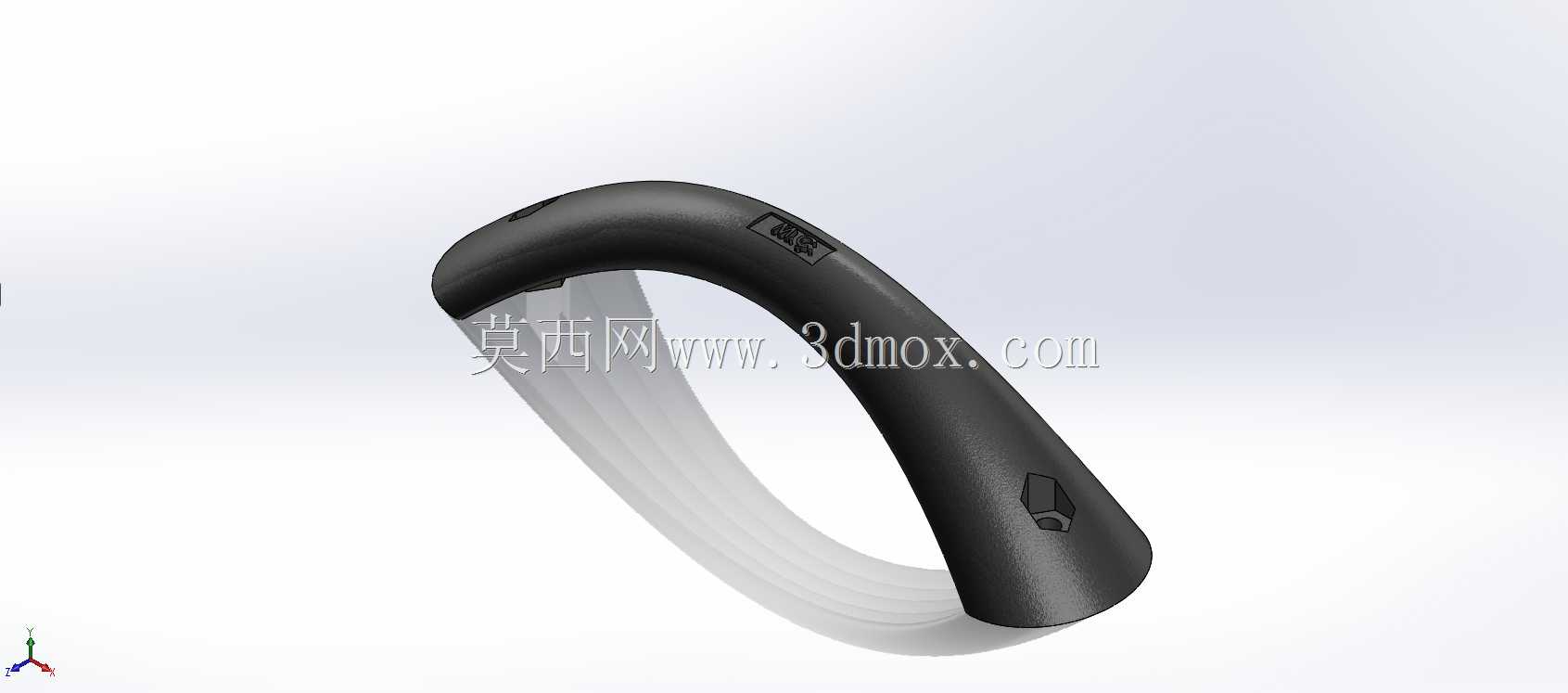

外形边界方面,桥状拉手的跨距决定了可抓握空间,跨距过小会使四指无法深入,跨距过大则会降低手部满载时的刚度。该件中部拱起高度兼顾了手掌进入间隙和门板外侧空间限制,截面并非简单圆管,而是沿弧线逐渐变化:握持区偏圆润,适合手掌长时间接触;靠近固定端截面逐渐加宽,以承受弯曲和扭转。端部沉孔位置偏向支座中心,装配后拉力线尽量落在支座投影范围内,可减少门板局部受撬的倾向。

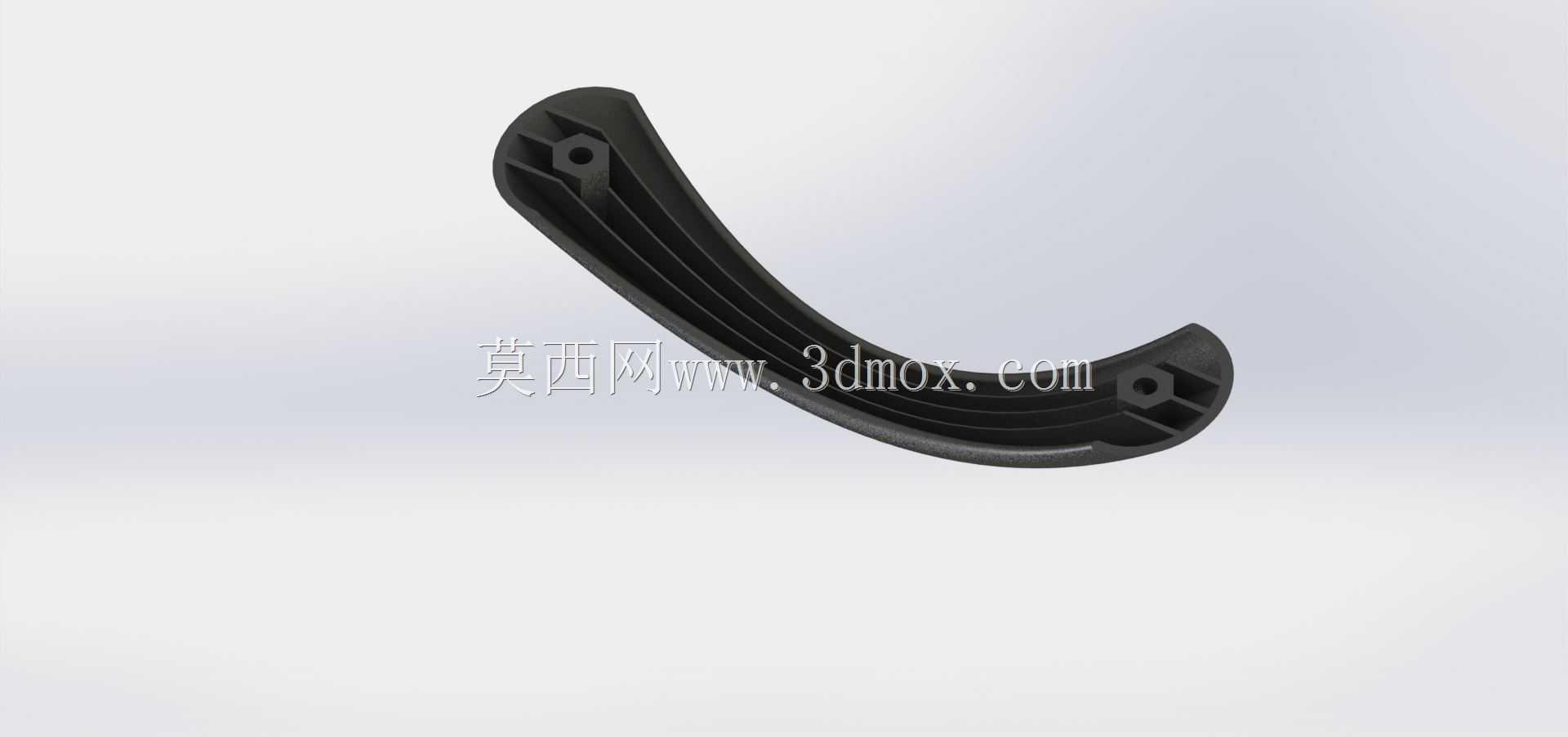

在结构设计思路上,塑料拉手不宜只按外观曲面建模,还要考虑注塑成型和受力闭环。主体背部宜设置封闭或半封闭的加强筋,筋条方向沿两端拉力传递路径布置,避免在握持面外侧产生缩痕;壁厚应尽量均匀,厚大区域容易出现表面凹陷和内部空隙,薄化区域则会在跌落或猛拉时开裂。若采用玻纤增强材料,刚度会提升,但尖角处应力集中更敏感,圆角需要适当放大;若采用普通韧性塑料,则应增加端部支撑面积,以控制锁紧变形。
安装边界还需关注门板内侧空间。沉孔式安装要求操作者从门板背面或拉手端部预留方向装入紧固件,三维布局时应检查螺钉长度、螺母或预埋金属件的占位,以及门板内侧线束、铰链、密封条是否干涉。拉手两端中心距应与门板加强区重合,避免固定在薄板悬空位置;当面板较薄时,可在背面增加垫板或把安装点延伸到钣金折弯边附近,使拉拽力不只作用于单板。
人机层面,拉手外缘不应出现尖边,分型线最好布置在握持接触面以外;曲面高光区域要保持连续,便于后期渲染检查表面质量。端部开口和沉孔周围需设置倒角,既方便装配时对准螺钉,也能减少清洁积尘。对于需要频繁开合的设备,拉手位置还要避开门缝、锁具和铰链运动轨迹,保证操作者单手即可自然握持,并在拉动过程中不与门框边缘碰撞。
综合来看,该模型的核心不是复杂机构,而是把外观曲面、握持舒适性、安装强度和塑料工艺约束统一在一个弧形件中。建模者在完成外曲面后,应继续补全安装孔、沉台、背部加强、圆角过渡和贴合面,而不是仅保留一个视觉壳体;这样在后续工程出图、模具拆分或设备装配时,拉手才能直接作为可制造、可安装、可受力的五金配件使用。
