塑料弓形设备提手结构设计

　　该弓形塑料提手主要面向小型检测仪器、便携工控终端、桌面扫码设备以及轻型电子机箱的手持搬运场景，整体采用跨接式桥形布局，两端设置下沉式安装座，中部形成平直握持段，使用者可单手握持完成设备短距离转移、工位调整与临时携行操作。在实际产线与实验室环境中，这类提手常布置在设备壳体上侧，避开屏幕、按键与接口区域，搬运时受力方向沿提手跨度垂直向下，两端安装座将握持载荷分散传递至设备壳体的加强区域，避免局部应力集中造成壳体开裂。

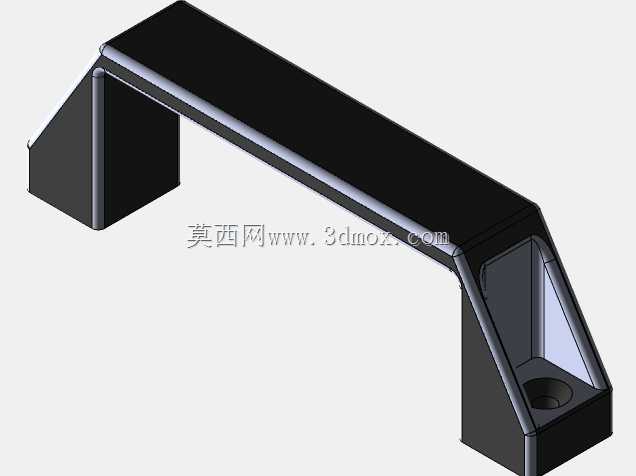

　　从结构形态看，提手中部握持段为长直矩形截面，边缘做连续圆角过渡，既增加手掌贴合面积，也消除注塑件尖角处的应力集中风险；握持段底面与设备顶面之间预留足够掌部空间，成年人四指可自然伸入，握持时不会夹手。两端支撑臂采用斜向过渡，从平直握持段向两侧安装座平滑延展，支撑臂外侧保留较大拔模斜度，内侧设置局部加厚筋位，使提手在承受竖直提拉载荷时，支撑臂根部的弯曲应力能够沿壁厚均匀扩散。两端安装座为下沉盒体结构，座体内部预留沉孔与装配空间，紧固件可从座体底部或侧部接入设备壳体，安装后螺钉头部不外露，既保证外观完整性，也避免搬运过程中紧固件剐蹭使用者手部。

　　设计过程中需重点控制提手的整体跨度与安装孔位边界。跨距过小时，手掌无法顺利穿入握持区，携行时手指会紧贴设备顶面；跨距过大则会使支撑臂力臂增加，提拉时臂根弯矩明显上升，对塑料材料的抗弯曲性能提出更高要求。建模时需结合目标设备的顶面宽度确定两端安装座中心距，安装座底面应与设备壳体曲面或平面完全贴合，座体周边设置止口或定位凸台，便于装配时快速对位，防止螺丝锁紧过程中提手偏移。握持段高度需兼顾人机握持厚度与材料用量，截面过薄会导致提拉时挠度过大，截面过厚则增加注塑冷却周期，并在壁厚中心产生缩痕，因此通常采用等壁厚设计，在握持段内腔布置加强筋，外表面保持平整光滑。

　　支撑臂与安装座的衔接区域是整个部件的受力关键，三维建模时需在转角处设置大半径圆角，避免直角交汇造成的应力突变；安装座内部围绕连接孔设置柱状凸台，凸台根部增加周向加强筋，筋位厚度控制在主壁厚的百分之六十左右，防止注塑表面出现缩印。针对塑料材料的蠕变特性，长期承载状态下提手会产生微量形变，结构设计中可适当增大支撑臂根部截面，并让安装座包覆设备壳体的局部凸边，使部分提拉载荷通过接触面分担，而非完全由螺钉承受。

　　外形方面，提手整体线条简洁，外表面无复杂倒扣，适合采用上下分模方式注塑成型；支撑臂外侧沿开模方向保持连续斜面，减少侧向抽芯机构，降低模具加工复杂度。安装座底部可设置浅凹槽，用于粘贴防滑垫或容纳密封胶条，当提手应用于户外检测设备时，可在装配面增加密封圈，避免雨水沿连接孔进入设备内部。握持段表面可根据使用需求做细晒纹处理，提升手部摩擦力，设备搬运过程中即使手掌出汗也不易滑脱。

　　在整机布局阶段，提手安装位置需与设备重心保持匹配，理想状态下提手中部握持区位于整机重心正上方，提起后设备自然保持水平，避免一端倾斜导致内部敏感元件受冲击。若设备内部存在显示屏、光学镜头或精密传感器，提手支撑臂应避开这些部件的正上方投影区域，防止搬运时外力直接传递至精密模块。安装座下方的壳体内部需对应设置加强柱或金属嵌件，对于重量较大的设备，可在塑料安装座内预埋金属螺母，螺钉连接后形成可靠的螺纹承载结构，多次拆装也不会出现塑料螺纹滑牙问题。

　　从装配维护角度看，该提手为独立外装部件，设备外壳完成组装后再通过螺钉固定提手，后期若提手表面磨损或材料老化，可单独拆卸更换，无需拆解整机内部结构。建模时需明确提手外轮廓与设备周边线缆、支架、折叠附件的干涉边界，保证提手竖立状态下不影响设备正常放置，设备平放于桌面时，提手底面也不应作为主要支撑面，避免长期受压产生变形。整体结构在满足便携搬运功能的同时，兼顾注塑工艺性、装配可靠性与人机握持舒适度，适合轻型电子设备与小型工业仪器的外挂携行设计。
