70x60规格黑色沉孔四孔工业合页铰链

　　这款铰接件在车间防护围栏、钣金设备柜门、工业机柜侧板、小型工装台翻转挡板这类场景里使用率很高，日常做设备改型或者新做防护结构时，经常会碰到需要把两块金属板做可转动开合连接的需求，选这种一体铣削质感的重载型合页，比薄款民用合页的抗形变能力强很多。

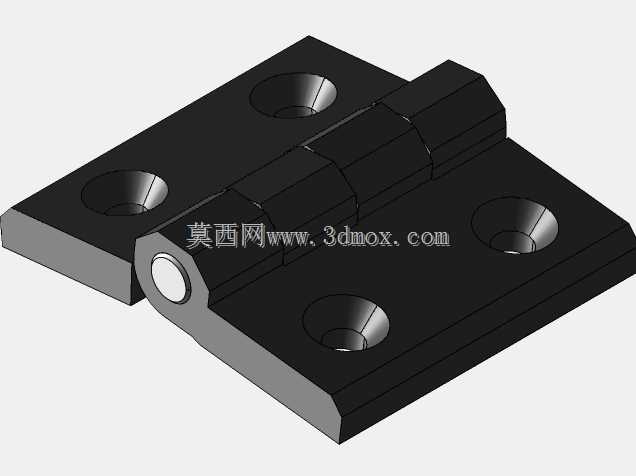

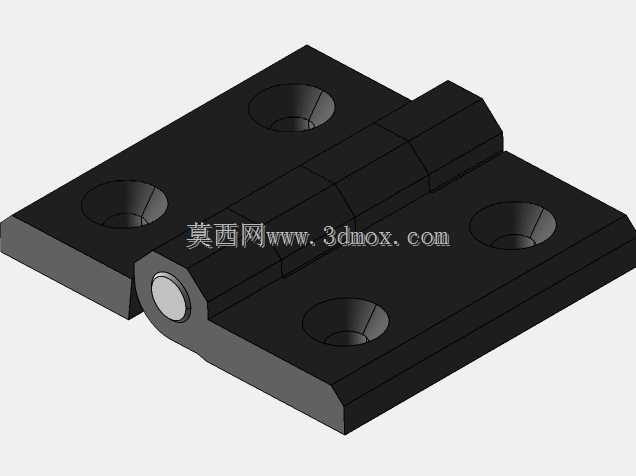

　　从安装边界来看，单片页板的外轮廓尺寸为70毫米长、60毫米宽，两块页板闭合后整体厚度贴合常规2到3毫米钣金柜门的安装面，不会出现页板凸起过高刮蹭周边走线或者相邻构件的问题。页板上一共布置四个沉头安装孔，每片页板两个孔位，沉孔做了锥面 countersink 适配，装配时选用对应规格的内六角沉头螺丝，螺丝头部可以完全沉入页板表面以下，安装完成后页板外表面没有突出的螺丝头，既避免开合过程中螺丝剐蹭操作人员，也不会在柜门开合时和门框侧边发生运动干涉。

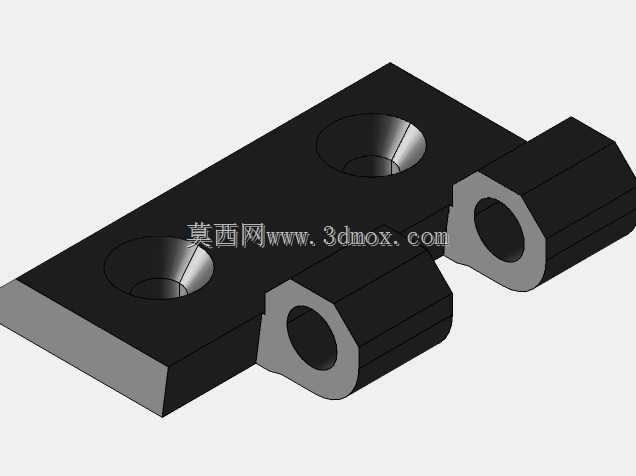

　　结构设计上，中间的铰接轴段做了分段式的筒状包裹，不是普通薄铁皮合页的卷边咬合结构，轴套部分和两侧页板为整体实心金属加工成型，轴孔配合间隙控制得很小，开合转动时径向窜动量极低，长期承受柜门自重或者频繁开合的交变载荷后，也不容易出现页板下垂、铰接位松旷的问题。两端的轴端做了封边处理，转轴不会从侧方滑出，日常车间多粉尘、有少量切削液飞溅的环境下，杂物很难进入铰接摩擦面，维护时只需要定期在轴缝位置点少量润滑油就能保持转动顺畅。

　　做三维布局的时候，要先确认开合侧的转动空间：合页的旋转轴线位于两块页板对接的中心位置，当柜门从闭合状态转到90度开启时，页板边缘的扫掠范围不会侵入门框后方的安装腔体，建模时可以先把合页的固定页板贴合在设备机架的安装基准面上，对齐沉孔中心距定位，再把活动页板绑定到柜门构件上，模拟0到180度的开合行程，检查柜门边缘和机架立柱、周边走线槽、外接操作手柄的间隙是否足够。

　　表面做了黑色哑光喷塑处理，一方面是和工业设备常用的黑灰色钣金外框风格统一，装配后外观整洁没有突兀的亮面反光，另一方面喷塑层可以隔绝普通碳钢基材和空气中水汽的接触，在普通装配车间、仓储设备这类没有强腐蚀的场景下，防锈能力足够应对日常使用。和普通焊接式铰链相比，这种螺丝固定的合页不需要在装配现场做焊接作业，后期如果柜门需要拆卸维护，只需要拧下四个沉头螺丝就能把整个柜门从机架上分离，不用切割焊点，设备后期维保的拆装效率高很多。

　　选型的时候要注意匹配门板重量：这款合页的单页承载能力适合单扇重量在十几公斤以内的钣金门或者防护板，若是门体尺寸更大、重量更高，可以在门侧竖向布置两个同款合页，分摊门体的倾覆力矩，避免长期使用后连接位出现变形。孔位的中心距在建模时已经预留了标准适配尺寸，不管是在激光切割的钣金件上提前冲孔，还是在铝型材搭建的框架上搭配转接板安装，都能快速对齐孔位，不需要现场二次扩孔调整。铰接转动的阻尼感适中，没有明显的卡顿虚位，柜门开合到任意角度都能保持稳定，不会出现自由晃荡的情况，用作小型设备的观察窗翻盖、工具柜侧门、自动化线的安全防护门铰接部件都十分适配。
