连续式热收缩包装输送设备结构

　　该设备面向批量产品的薄膜热收缩包装工序，整体采用进料输送、封切或套膜衔接、热风循环收缩腔体以及出料延伸台面的连续布局，适合纸箱、盒装件、组合包装物和规则外形产品在包装线上稳定通过。现场布置时，设备前端需要预留人工或自动上料空间，后端则应留出冷却、检视和收集区域；输送带中心线应与前后段流水线保持一致，避免包装物在进入腔体前发生偏斜。机身下部设置可调支脚和移动脚轮，兼顾就位后的水平固定与短距离移位调整，柜体侧板采用可拆卸结构，方便维护人员接近风机、加热元件、传动链条和电气控制部件。

　　设备的核心工作区域为长条形热收缩通道，包装物随耐高温网带或链板进入腔体后，由循环热风使包覆在产品外侧的热缩膜均匀受热、收缩并贴附表面。腔体设计重点在于温度场和气流组织，上部与侧部风道需要避免局部热风直吹造成薄膜褶皱、灼穿或收缩不均，同时保证入口和出口处热量损失可控。输送面高度、通道净宽和净高度决定了可处理包装物的边界，选型和建模时应按最大产品外形、薄膜包覆后的余量以及输送导向间距共同校核，不能只参照单一产品尺寸。

　　进料端配置较长的水平工作台面，用于承托待包装物件并使其以稳定姿态进入加工区。台面表面采用耐磨平板或网带结构，两侧机架保留导向件安装位置，可根据产品宽度增加可调护栏。出料端延伸输送带将完成热缩的产品送出高温区域，支撑梁采用折弯板和矩形管组合形式，末端设有轻微倾角或承接过渡位，便于与后续滚筒线、收集台或人工装箱工位衔接。对于较重包装物，应重点检查输送梁的挠度、支腿间距和脚轮承载；对于轻薄产品，则需要关注网带开孔、摩擦力和侧向导向，防止卷入或跑偏。

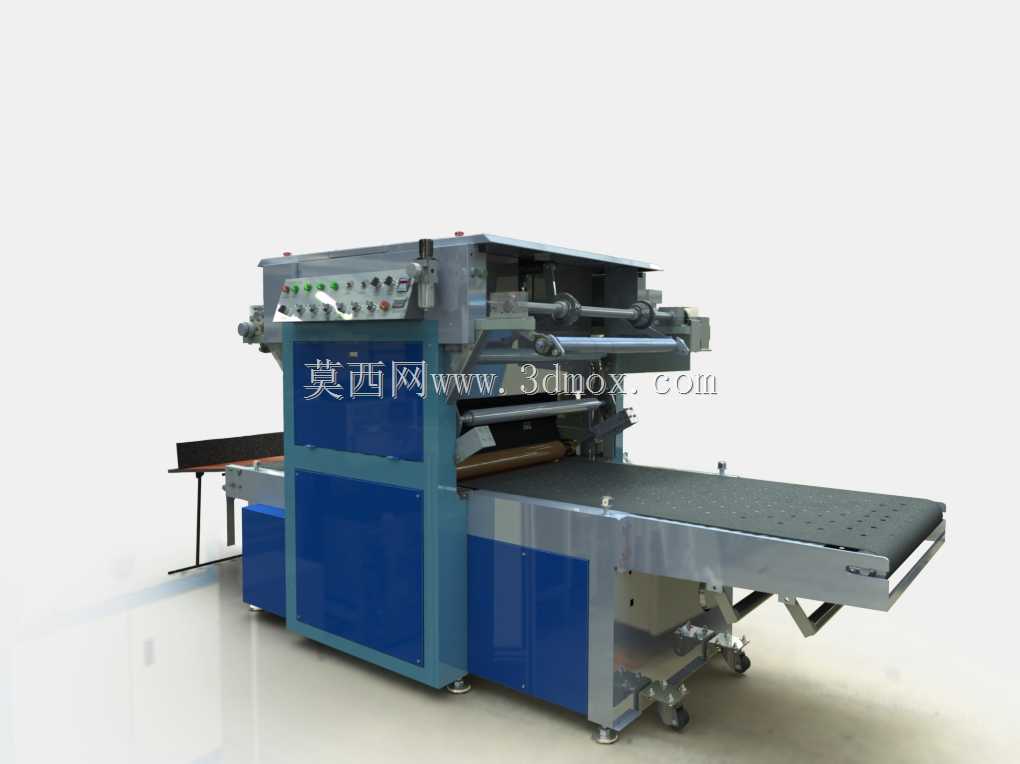

　　上部控制与热风单元集中布置在机身顶部和前侧操作面板区域，面板上布置温控、启停、速度调节和状态指示元件，操作高度面向站立作业人员设置。电气柜与热风发生区保持隔热和分区，线路通过线槽进入各执行部件，三维结构中应保留检修门开启半径、面板操作距离和顶部散热空间。设备外形并非单一封闭箱体，而是由输送框架、保温腔体、风机罩壳、控制箱、侧封板和支撑腿组成，装配关系清晰，适合在结构设计阶段进行干涉检查、钣金展开参考和布局评审。

　　从建模思路看，机架以焊接或螺栓连接的钢结构为承载基础，外护板采用蓝色钣金柜门与银灰色金属面板搭配，既区分维护区域，也体现工业设备的防护层级。输送辊筒、张紧机构、链条护罩和可调支脚均按实际装配关系表达，能够反映设备在厂房地面安装时的占地轮廓。热收缩通道上方设置保温罩和热风循环组件，侧面保留观察与维护位置；底部框架内需为加热箱、风机、电机和接线管路留出安装空间。

　　在生产线规划中，这类设备通常位于套膜、封切或裹包工序之后，也可与自动进料、贴标、码垛等单元串联。安装边界不仅包括设备本体长度和宽度，还应考虑操作侧开门、热风排放、供电接入、输送带对接高度以及维护人员通行距离。若产品尺寸变化频繁，导向护栏、输送速度和腔体温度区间应具备可调性；若连续运行时间较长，则需关注保温层厚度、风机维护口、加热模块更换空间和网带张紧行程。整体结构强调连续输送、稳定加热和便于维护，适用于包装机械设计、产线布局校核以及非标自动化设备方案展示。
