多工位直线式瓶装灌装旋盖一体机

　　这套直线式瓶装灌装旋盖一体机面向食品饮料、日化洗护、医药制剂等需要连续完成容器定量灌装与封盖的产线场景，整机采用长条形水平输送布局，工件随链板输送线依次经过灌装工位、上盖工位与旋盖工位，节拍衔接紧凑，适合中小批量多规格瓶型的柔性生产。从结构上看，设备下部为一体式焊接机架，柜体内部容纳驱动电机、气动元件、电气控制箱及管路分配模块，双开门柜体既方便日常维护，也对运动部件和走线形成防护。机架上方贯穿一条长距离链板输送线，输送面两侧布置可调导向护栏，护栏间距可根据瓶径快速调整，保证瓶子在高速行进中不偏倒、不卡滞。输送线两端设置主动与从动链轮组件，张紧机构位于端部侧板，便于链条磨损后补偿张紧量。

　　核心执行机构集中在输送线中段上方的龙门式立柱框架内。框架由两侧立式导柱和顶部横梁构成，多组灌装阀与旋盖头沿输送方向并排布置，形成多工位并行作业。灌装头通过升降气缸驱动下行，灌装嘴插入瓶口附近后再开启定量阀，可减少液体飞溅与泡沫产生；对于易起沫物料，还可采用慢速提瓶、边灌边升的跟随式动作逻辑。旋盖工位包含理盖、挂盖与搓盖/抓盖旋紧环节，旋盖头带浮动补偿与扭矩控制，避免歪盖、滑牙或压伤瓶口。顶部独立的驱动电机通过传动分配轴为各执行头提供动力，整机动作由PLC配合触摸屏协调，传感器检测到缺瓶、缺盖或堵瓶时自动停机报警。

　　设计思路上，该设备强调换型便捷与卫生维护。与物料接触的灌装阀、料管、储料斗多采用快装卡箍连接，无需专用工具即可拆洗，满足食品与医药行业的清洁要求；护栏、分瓶螺杆、星轮等换型件按瓶型系列化设计，更换少数零件即可适配不同高度与直径的圆瓶、方瓶。机架底部设置可调脚杯，用于现场调平，也可替换为脚轮实现短距离移位。安装边界方面，整机沿输送方向长度较大，布置时需在输送线两端预留人工上瓶、成品收集及护栏调节空间，上方留出灌装头提升与料斗加料的垂直空间，侧面则要保证柜门全开、气管电缆走线及维护人员操作通道。水电气接入点集中在柜体后侧，排水与废液收集建议在灌装区下方预设接水盘。

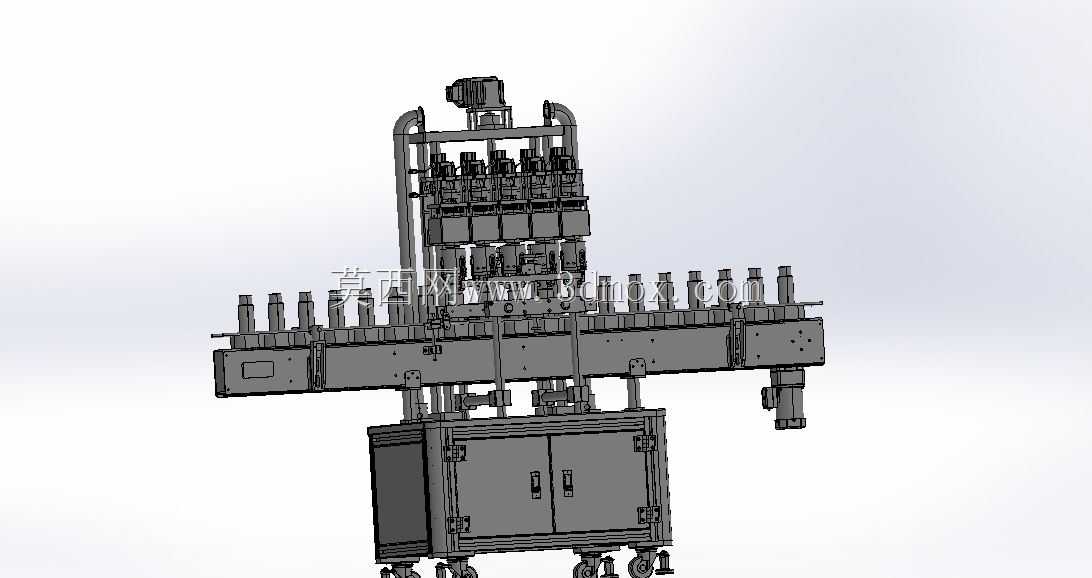

　　从三维建模角度看，该模型完整呈现了链板输送、龙门机架、多组灌装阀、旋盖头、驱动电机、护栏及柜体的装配关系，运动副与安装基准清晰，可用于机构运动校核、干涉检查、产线布局规划以及非标专机方案演示。工程师在选型或二次开发时，可依据目标产能核算工位数与输送节拍，依据物料黏度确定灌装阀形式（活塞式、重力式或负压式），依据瓶盖类型选择抓旋或搓旋结构，并结合车间净高、地面承重和清洗动线确定最终安装位置。
