全自动纸吸管成型裁切生产线设备

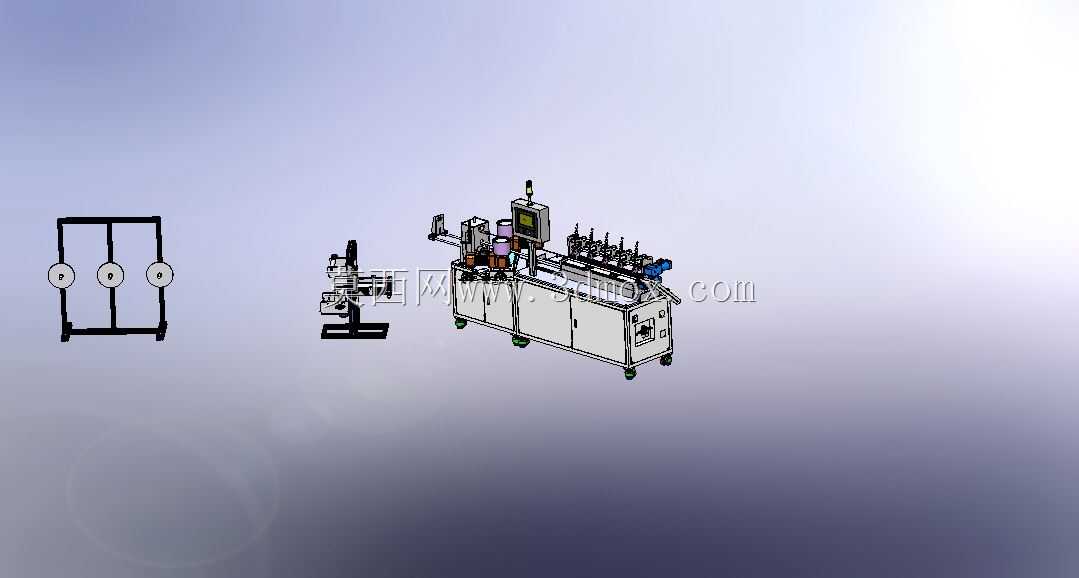

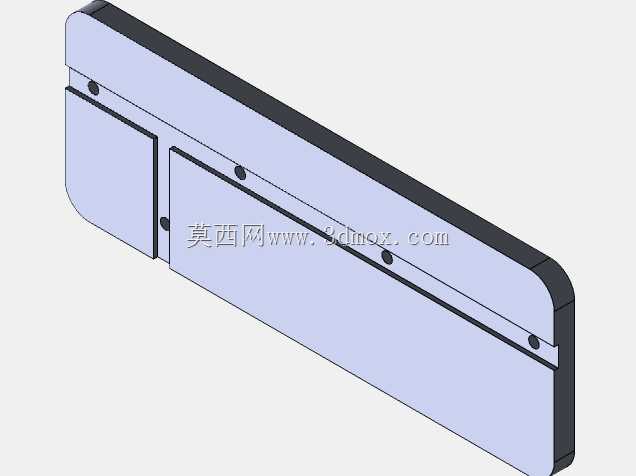

　　这套产线的三维结构完整还原了纸吸管从原料放卷到定长裁切输出的全工序布局，在饮品包装耗材加工车间里，这类设备承担连续化量产任务，替代传统多工序分散人工转运的作业模式，整线排布顺着物料流向依次展开，最左侧的双工位放卷架用来承托多盘原纸卷材，架体采用方管焊接框架，两根气胀轴平行布置，可同时挂载不同层数的纸带卷，卷材转动阻尼由手动调节机构控制，避免纸带拉扯过程中出现松垮跑偏，放卷架和主机之间预留了一米左右的张力过渡区间，纸带经过导向辊组进入主机前段的上胶工位。主机本体采用长条形落地式柜式结构，底部均匀布置可调脚杯和移动脚轮，日常移位时可通过脚轮推送，就位后旋转脚杯将整机抬离地面，调平后锁死防松螺母，

　　柜体框架用4040工业铝型材和冷轧钢板折弯件拼装，外侧封板做可拆卸设计，日常维护时可以直接拆下侧面板，接触到内部的传动链轮、牵引辊和涂胶组件。上胶工位设置了定量涂胶轮和储胶槽，纸带从涂胶轮表面经过时均匀带上食品级粘合胶，随后多道纸带依次叠合进入卷绕成型模头，模头内部的成型通道按螺旋卷绕轨迹设计，纸带在牵引拉力作用下连续缠绕成管状，粘合面在压合辊的持续作用力下固化贴合，成型后的长管沿着主机台面的导向轨道匀速向前输送。主机中段排布了多组可调式牵引压辊，压辊间隙可以根据生产的吸管管径快速调整，压辊表面包覆防滑橡胶层，既保证足够的摩擦力带动管体前进，又不会压伤纸管外壁，台面上还布置了多组检测传感器，实时监测管体的走料速度和有无断料情况，

　　一旦出现纸带断裂或者管体卡顿，控制系统会立刻触发停机信号，避免废料批量产生。产线尾端集成了定长裁切机构，裁切刀座采用伺服驱动的旋转切刀，按照设定的生产长度同步跟踪管体行进速度，在不停机的状态下完成切断，切好的成品吸管顺着出料滑槽落入下方收集料箱，裁切长度可以在触控屏上直接参数化设置，适配不同规格的饮品吸管生产需求。主机侧面的人机操作柜搭载触控显示屏和物理控制按钮，柜体内部预留了PLC安装槽和电气元件排布空间，所有气管、电线都沿着柜体内部的线槽规整布置，台面上方的执行元件通过快换接头连接气路，后期更换不同管径的成型配件时，不需要大范围拆解管路。从安装边界来看，整线总长度包含放卷架在内约六米，主机宽度在一米一左右，

　　设备最高点的操作屏距离地面约一米六，车间布置时主机后侧需要预留至少七十厘米的维护通道，方便操作人员检修内部传动部件，放卷架位置要预留卷材上下料的操作空间，适配叉车或者手动液压车搬运纸卷的作业动线。结构设计上把所有旋转传动部件都布置在柜体封闭区域，仅操作台面露出走料和成型工位，既降低生产过程中的噪音外传，也能避免操作人员误触运动部件，涂胶区域设置了可拆卸的接胶托盘，残留的胶水可以定期清理，不会滴落到车间地面。这套结构方案在建模时完整保留了各个模组的装配约束关系，工程人员可以直接在三维环境里校验不同工位的动作干涉，核对纸带从放卷到出料的全程走料路径，也能基于现有框架改型适配可降解吸管、不同直径食品纸管的生产需求，模组化的工位拆分方式让后续换型生产时，只需要更换成型模头、切刀配套件和导向辊组，不需要重新搭建整线主体框架，大幅缩短非标设备的设计迭代周期。
