通讯设备用滑动支撑支架结构设计

　　在通讯类设备的装调与运维场景中，这类滑动支架是实现部件位置微调、导向支撑的核心基础构件，常应用于通讯机柜内部的模块安装、通讯终端的滑动调节机构、户外通讯设备的可动支撑部位，承担着承载对应功能模块、提供直线滑动导向、保证部件相对位置精度的作用，避免通讯模块在设备运行、运输过程中出现移位、晃动，同时满足设备调试、维护时的位置调整需求，无需完全拆卸模块即可完成检修操作，大幅提升现场运维的效率。

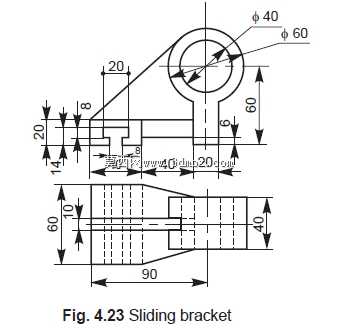

　　从结构设计逻辑来看，该支架采用上部环形抱合结构与下部滑动基座结合的构型，上部的环形结构内径为40mm、外径为60mm，可直接套入对应直径的通讯导杆或支撑轴类零件，环形结构下方延伸出的连接段高度为60mm，为上部安装的部件留出足够的避让空间，避免与下方基座产生运动干涉。下部的滑动基座总长度为90mm，基座前端宽度为40mm、后端宽度为60mm，采用变截面的过渡设计，既保证了基座与安装面的接触支撑面积，提升整体承载稳定性，又通过收窄的前端结构减少滑动过程中与相邻构件的干涉概率。基座上设置的多组安装孔位，孔位间距分别为20mm、40mm，可适配不同规格的安装紧固件，满足不同安装基面的固定需求，基座的滑动接触面厚度为14mm，上方的连接立板厚度为8mm，在保证结构刚性的前提下尽可能控制整体重量，减少滑动过程中的驱动负载。

　　在实际工程应用中，这类滑动支架的滑动行程可根据配套导杆的长度灵活适配，上部环形结构与导杆的配合间隙通常控制在0.05mm-0.1mm之间，既保证滑动过程的顺畅无卡滞，又避免间隙过大导致的支撑晃动，保证上部搭载的通讯模块位置精度。支架的受力路径设计十分清晰，上部承载的载荷通过环形结构传递到下方的连接立板，再通过立板分散到整个滑动基座的接触面上，避免局部应力集中导致的结构变形，连接立板与基座之间采用斜向加强筋结构，筋板的水平长度为20mm，可有效提升立板的抗弯折能力，在承受侧向载荷时不会出现立板歪斜的问题。

　　从安装边界来看，该支架安装后占用的最大垂直空间为从基座底面到环形结构顶端的80mm高度，水平方向的最大占用宽度为60mm，在进行设备整体布局时，需要在支架的滑动行程两端预留至少10mm的安全避让距离，防止支架滑动到极限位置时与周边的线缆、其他功能模块产生碰撞。基座底部的滑动面可根据使用场景选择不同的表面处理方式，在室内机柜环境下可采用镀锌处理提升防锈能力，在户外通讯设备场景下可采用喷塑或不锈钢材质，适应潮湿、盐雾等复杂户外环境，保证长期滑动使用的可靠性。

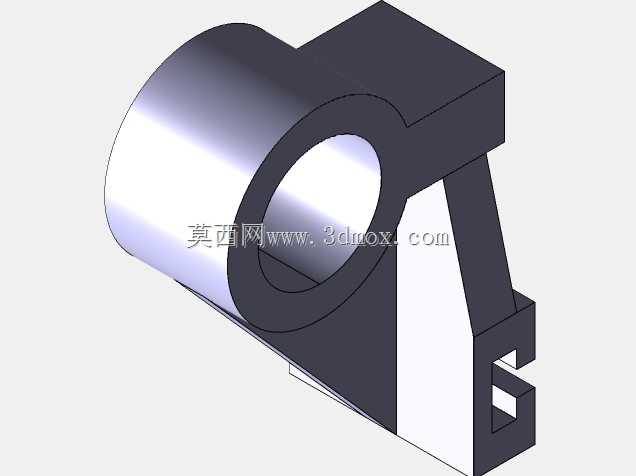

　　在建模过程中需要重点关注几个尺寸公差的匹配：上部环形结构的内孔尺寸公差需要根据配合的导杆精度选择H7或H8级公差，保证滑动配合的精度；基座上的安装孔位位置度公差需要控制在0.1mm以内，保证安装时紧固件可以顺利穿入，不会出现强制装配导致的支架变形；环形结构与下方连接段的同轴度、垂直度公差需要控制在0.05mm以内，避免支架滑动时出现卡滞、偏磨的问题。这类支架虽然属于小型结构件，但在通讯设备的整体可靠性中承担着重要作用，一旦支架出现变形或滑动卡滞，会直接导致搭载的通讯模块位置偏移，影响信号传输的稳定性，因此在结构设计时需要充分考虑材料的选择，通常采用铝合金材质兼顾强度与轻量化需求，在重载场景下也可选用45号钢进行调质处理，提升结构的承载能力。
