带斜向定位槽的组合式机座支撑构件

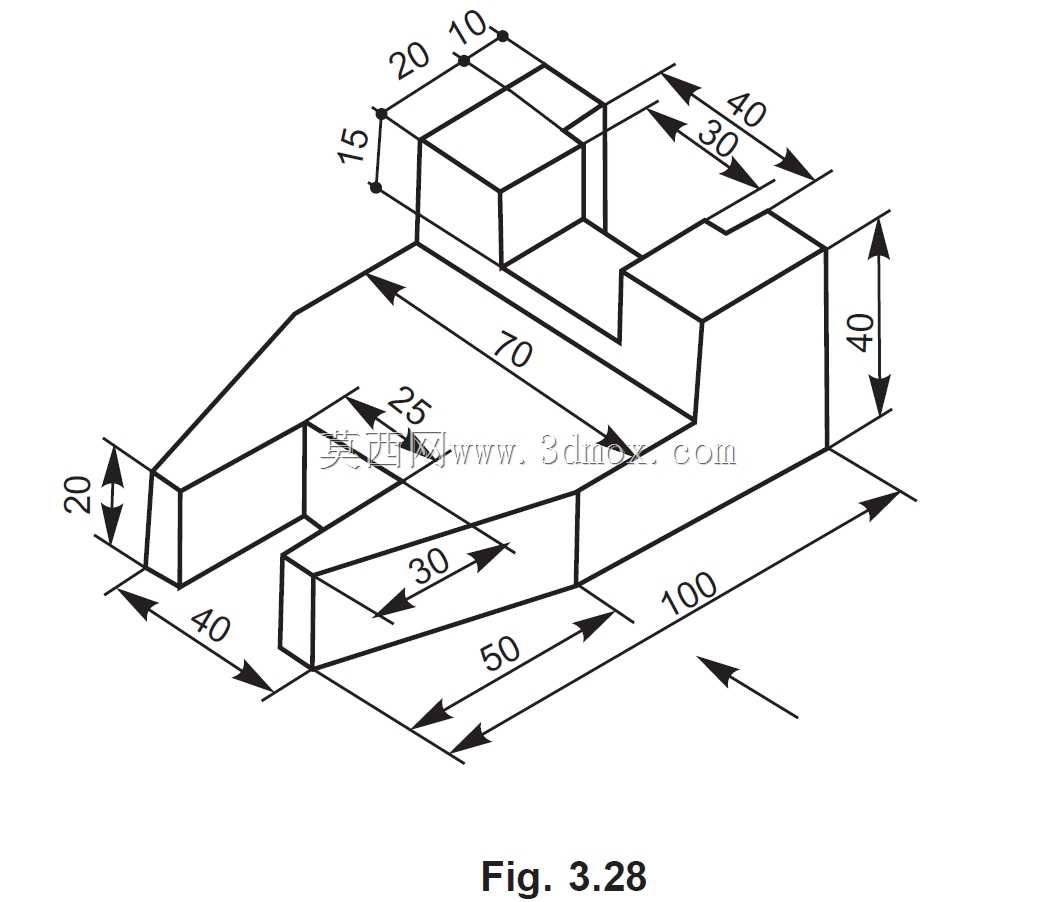

　　该构件属于小型工装与非标设备里常用的组合式支撑机座，整体采用块体拼接的实体构型，没有复杂曲面，全部由正交平面和一处斜向导向面构成，非常适合作为入门级实体建模练习件，也可直接映射到车间里的定位挡块、夹具底座、输送线侧支座等实际工位。零件总长方向的外边界为100，总宽方向的外边界为70，右侧立块的总高度为40，左侧伸出的低位支撑块高度为20，所有尺寸均以毫米为单位标注，建模时可以直接按轴测图给定的长宽高数值拉伸出基础实体，再通过切除命令完成槽口与台阶的成型。

　　从结构布局上看，零件右半部分是一块较高的矩形立座，立座顶面靠后位置叠加了一个小凸台，凸台沿长度方向占20、沿宽度方向占10、高度方向高出主立座顶面15；凸台前方留出一段宽30、长40的平面区域，这一区域通常用作安装面，可在后续详细设计中加工螺纹孔或定位销孔，用来固定传感器支架、小型气缸或者行程挡块。立座左侧延伸出一段较低的承托平台，平台左端做成斜切收口，斜面上开出一条通长的导向槽，槽体沿斜面方向的有效长度为50，槽口宽度方向的定位尺寸为30；低位平台最左端的伸出段长度为40，端部高度保持20，这一段可以搭在相邻设备的安装基板上，形成跨接支撑。

　　实际工装应用中，这类构件常被布置在手动装配工位的工件入口处：高位立座负责承受竖直方向的压紧力，低位斜槽则用来引导工件滑入定位位置，斜向角度经过建模后可以直接测量，方便后续核对工件滑落速度与挡停位置。如果把它用在小型检测设备里，高位凸台可以作为接近开关的安装基准，凸台本身的15毫米高度差刚好能让开关检测面越过工件边缘，避免误触发；低位平台上25毫米的定位尺寸对应工件侧边的靠紧面，装配时只需在该面加装一条淬火耐磨条，就能反复承受工件推入时的摩擦冲击。

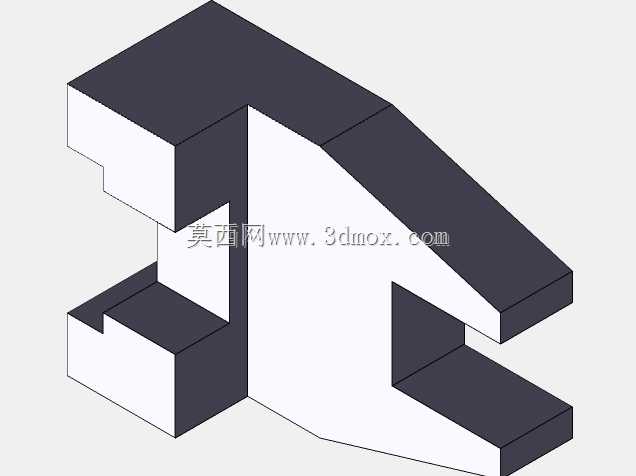

　　建模思路上建议先搭建底部整体底板，底板按总长100、总宽70、基础高度20拉伸成型，随后在右端叠加高度方向增量20的立块，形成总高40的右侧主体；再在立块顶面靠后位置叠加20×10×15的小凸台，完成上部实体堆积。斜槽部分不要直接在斜面上绘制草图，可先建立与斜面平行的基准面，在基准面上画出槽的矩形轮廓，再用拉伸切除命令沿垂直斜面方向切透，这样得到的槽底与斜面平行，后续工程图中标注槽深时不会出现投影歧义。左端斜切轮廓可通过在底板上表面绘制斜直线，使用拉伸切除命令去掉多余三角块，一次成型斜向导流面。

　　安装边界方面，零件底面为完整平面，可直接贴合设备台板，若采用螺栓固定，可在右段立块内部布置两处M6螺纹底孔，孔位避开上方凸台与前方安装面；低位伸出段下方悬空长度不超过40，在常规铸铁或铝合金材质下自身挠度可忽略，不需要额外加加强筋。整个构件所有棱边均为直角，没有拔模斜度要求，若后续改为铸件生产，只需在外轮廓棱边追加R2~R3的铸造圆角，即可满足铸造工艺要求，焊接件方案则可直接用不同厚度的Q235钢板拼焊，焊后对底面与高位安装面进行铣削找平，就能保证各工作面的平行度与垂直度。
