滑动支座机械零件三维结构设计

　　在自动化输送线、工装夹具平台以及中小型机床进给机构中，滑动支座是承担导向支撑与载荷传递的基础零件。这类零件通常安装在直线导轨或光轴之上，随执行部件做往复直线运动，既要保证运动过程中的位置精度，又要承受来自上方工装或工件的垂向与侧向载荷，其结构合理性直接影响整套机构运行的平稳性与使用寿命。

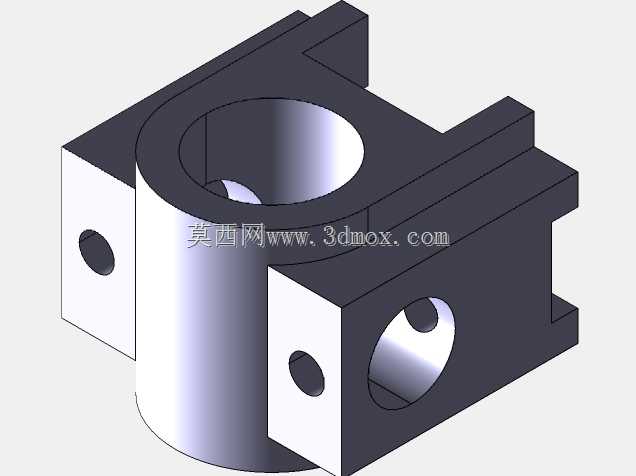

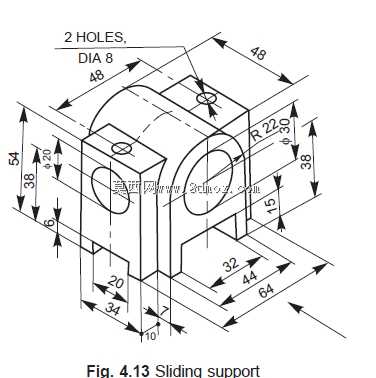

　　从整体外形来看，该滑动支座采用长方体基座配合半圆弧包容面的组合结构，总长方向尺寸为64，总宽方向尺寸为48，总高方向尺寸为38，整体轮廓紧凑，能够在有限的安装空间内完成布置。基座底部开设通槽，槽宽方向尺寸为32，槽底到支座底面的高度为15，这一凹槽结构正是为了跨骑在导轨或安装基准面上，通过两侧的支撑脚将载荷均匀传递到下方导向件上。底部两个支撑脚的宽度各为7，脚端倒角尺寸为10，既保证了支撑接触面积，又在装配时起到导向导入作用，避免尖角与导轨侧面发生干涉刮擦。

　　支座主体中部设计有直径为30的半圆弧包容面，圆弧半径R22，该圆弧面与被支撑的光轴或圆柱导向件外圆相贴合，形成大接触面的支撑副。相比点接触或小面接触结构，圆弧包容面能够显著降低接触应力，在承受径向载荷时减少局部压陷变形，尤其适用于中低速、中等载荷的直线运动场合。圆弧面上方的实体部分厚度方向尺寸为20，实体两侧延伸出宽度34的安装平台，平台上加工有两个直径为8的通孔，两孔中心距为48，孔位沿支座长度方向对称布置。这两个通孔用于穿装紧固螺栓，可将压块、连接板或其他功能附件固定在支座顶部，实现支座与上方运动部件的刚性连接。

　　支座侧面的高度方向尺寸标注中，从底面到圆弧中心的高度为20，圆弧中心到顶部平面的距离为18，侧面还加工有直径20的侧向通孔，该孔与中部圆弧包容面垂直贯通，可用于安装锁紧螺钉、定位销或油嘴。当需要将支座锁定在导轨某一固定位置时，可在该侧向孔中装入紧定螺钉，螺钉端部顶紧在导向件外圆表面，依靠摩擦力实现位置固定；若用于需要定期润滑的运动副，该孔也可改装注油嘴，向圆弧配合面注入润滑脂，降低滑动过程中的磨损速率。

　　在结构设计思路上，该支座充分考虑了铸造或铣削加工的工艺性。所有外壁转角均采用圆角过渡，避免了应力集中导致的开裂风险，零件壁厚整体均匀，基座侧壁厚度、顶部实体厚度以及支撑脚厚度均控制在相近尺寸范围内，在铸造生产时能够实现均匀冷却，减少缩孔、缩松缺陷；若采用型材铣削加工，各加工面均为平面或圆柱面，无需复杂刀具即可完成全部工序，制造成本较低。底部通槽的两个内侧面与导轨侧面之间预留有合理间隙，既保证滑动时无卡滞，又能限制支座的侧向偏转，配合圆弧面的径向约束，形成上下、左右方向的完整限位，仅保留沿导轨轴向的移动自由度。

　　从安装边界角度分析，支座底面到顶部安装面的总高度38决定了整套运动机构的垂向占用空间，在进行设备布局时，需保证支座上方留有足够的螺栓装拆空间，顶部两个M8螺栓的安装作业空间至少预留15以上的操作高度。支座长度64、宽度48的外轮廓决定了其在导轨上的安装间距，当多台支座共同支撑长跨距工作台时，相邻支座的中心距可根据工作台刚度灵活调整，单只支座即可覆盖48宽度范围内的支撑需求。底部支撑脚的跨度为44，该尺寸大于导轨宽度，保证支撑脚能够稳定跨坐于导轨两侧，不会出现侧向倾翻。

　　在实际工况应用中，这类滑动支座常见于木工机械的推台导向、包装生产线的挡料机构调整、焊接工装的滑移定位以及教学实验平台的轴系支撑。当用于轻载高速场合时，可在圆弧包容面内镶嵌减磨材料衬套，进一步降低摩擦系数；当用于重载固定场合，可通过顶部两个螺栓孔加装压块，将支座与导轨彻底锁死，作为固定支撑座使用。零件上各尺寸的公差配合可依据实际使用场景选取：圆弧包容面与光轴配合时间隙控制在0.1至0.3之间，保证滑动顺畅；底部安装面与导轨接触面的平面度控制在0.05以内，保证接触贴合率；顶部螺栓孔的位置度控制在0.2以内，保证与上方连接板的互换装配。整个结构没有多余的复杂特征，每一处尺寸、每一个孔位都对应明确的装配或功能需求，是典型的实用型机械支撑零件。
