带圆弧槽与通孔的组合式机械支座

　　该零件属于典型的组合式机械支座类结构件，整体采用块体叠加与局部切除的构型思路，在有限安装空间内同时承担支承、定位、避让和连接功能。从工程使用角度看，这类构件常见于工装夹具、小型专用设备、检测台架以及自动化输送线的辅助安装部位，可作为轴类零件、导向元件、限位块或小型执行元件的安装基体。

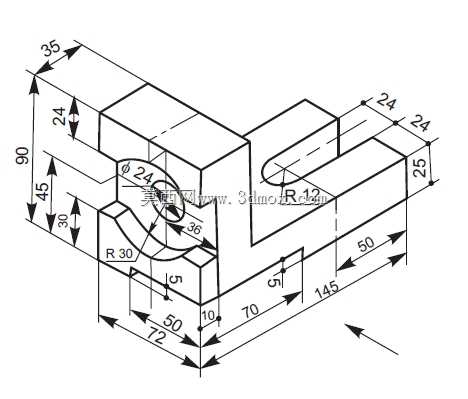

　　零件外形以长方体为基础，通过上部凸台、侧向开口、圆弧槽和圆孔的组合形成非对称结构。总长方向的主要边界尺寸为145，总宽方向为35，主体高度方向为40，右侧端部高度为25。底部基准面平整，适合直接放置在工作台、底板或设备安装面上；左侧与中部的高度差形成台阶支承面，可用于限制被支撑件的竖向位置，也便于装配时进行面接触定位。

　　结构中最明显的特征是中部直径24的贯通圆孔。该孔可作为销轴、短轴、导向杆或紧固件的穿过位置，孔周围保留足够实体厚度，能够承受一定径向载荷。孔下方设置R30圆弧过渡槽，圆弧与相邻竖直壁、水平底面之间形成平滑连接，既减少尖角处应力集中，也为回转类零件或管路、线缆留出避让空间。圆弧槽附近标注的30、45等高度尺寸，确定了孔中心与底面、台阶面之间的位置关系，在建模和加工时需要优先保证孔轴线相对基准面的坐标精度。

　　零件右侧设置R12长圆槽，槽端圆弧半径12，槽体沿长度方向延伸，并与24、25等端部尺寸共同确定其位置。该结构适合作为调节槽使用，装配时螺栓或定位销可在槽内有一定移动量，从而补偿相邻部件的安装误差，或者实现支座在设备底板上的位置微调。槽宽方向保留对称壁体，能够在锁紧后提供稳定的夹持力。长圆槽所在区域与右侧凸台相连，端部高度较低，有利于降低局部重量，同时避免与周边较高部件发生干涉。

　　底部两侧的5毫米凹入结构是容易被忽视但对装配很重要的特征。该凹位可作为让位槽，使零件在贴合安装面时避开焊缝、毛刺或底板凸起，也可用于嵌入定位键、密封条或轻型压板。长度方向上的10、50、70、145等尺寸构成了主要孔槽和台阶的定位链，设计时应以底面和左端面为基准逐级标注，避免多基准转换造成累积偏差。宽度方向的24、24等尺寸反映了上部结构与侧边的对称或偏置关系，实际建模时需结合箭头方向判断实体边界，不能简单按对称件处理。

　　从受力路径看，上部载荷可通过凸台和立壁传递到底部安装面，中部圆孔附近的材料承担局部支撑作用，R30圆弧区域则改善了开口部位的应力分布。右侧长圆槽虽然削弱了部分材料，但槽端采用圆弧而非直角终止，能够降低裂纹萌生风险。若该件用于普通设备支承，可采用铣削加工方式直接成型；若用于批量生产，也可根据载荷要求选择铸件毛坯后再精加工孔、槽和安装面。

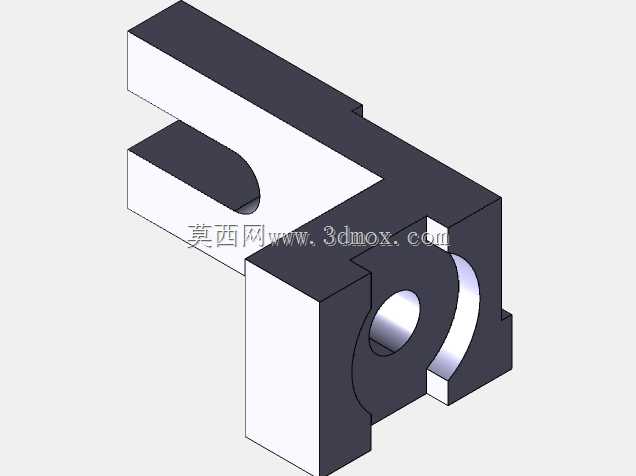

　　三维建模时适合先建立底部长方体主体，再叠加左侧和中部凸台，随后完成圆孔、R30圆弧槽、R12长圆槽以及底部让位结构的切除。建模过程中应保持草图尺寸与工程图一致，尤其注意圆孔中心、圆弧中心和长圆槽端点之间的位置关系。装配校核时，需重点检查贯通孔与销轴的配合间隙、长圆槽调节行程、台阶面与相邻零件的贴合状态，以及零件外轮廓在整机布局中的安装边界。整体结构不追求复杂曲面，而强调基准明确、加工便利和装配可调，是机械设计中用于连接与支承的实用型零件。
