带弯板支座的双孔滑块机械构件

　　在常规工装夹具与小型专用设备的直线进给工位里，这类带弯板延伸支座的滑块承担着把直线导向动作和末端执行件安装位整合到同一刚性基体上的作用，很多中小型非标设备在布局紧凑、进给行程不长但需要附带铰接或浮动连接点位的场景下，不会选用标准直线导轨滑块搭配额外焊接支架的方案——标准导轨滑块安装面单一，外接支座需要额外配做连接板，既增加装配累计误差，也会让进给末端的悬伸刚性下降。这个构件把上部的方块滑座和下部弯出的双孔耳板做成一体，刚好适配这类需要在滑动件本体上直接引出铰接点位的工况。

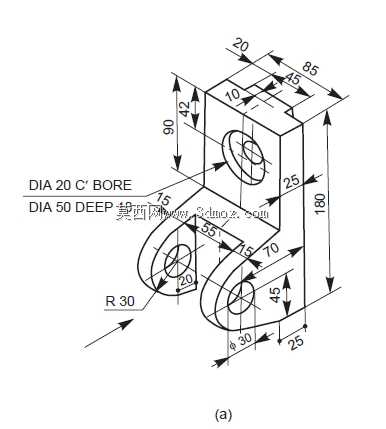

　　从实际装配边界来看，上部方块主体的总高控制在90，沿进给方向的长度为85，宽度方向尺寸20，方块正面加工有同轴的两级沉孔：外侧大孔直径50、孔深19，内侧贯通小孔直径20，这个沉孔结构可以直接容纳导向轴的衬套或者直线轴承的外圈，大孔的深度刚好给标准薄壁直线轴承留出轴向定位台阶，不需要额外加装孔用挡圈，装配时轴承从外侧压入后，端面和方块正面基本齐平，后续配合的导向轴从孔中穿过，就能让整个滑块沿着固定光轴完成平稳直线往复。方块顶面预留的两组安装孔位，孔间距方向尺寸分别为10和45，孔边到侧面的距离25，这组孔系用来固定上方的工装压块、行程触发挡片或者小型气动元件，孔位的边距留足了螺栓拧紧的操作空间，不会出现扳手和侧壁干涉的问题。

　　下部弯板结构从方块底面向前延伸，总高度方向从方块顶面到弯板最下端的尺寸为180，弯板末端做成两个平行的圆弧耳板，耳板的外圆弧半径为R30，两个耳板上各加工一个直径30的同轴销孔，销孔中心的定位尺寸从方块正面算起分别为55和70，销孔中心到弯板底面的高度方向尺寸为45，耳板的厚度方向各留25的实体宽度，中间留出的空隙刚好可以放入连杆的叉形接头，销轴穿过两侧耳板和中间连杆孔后，就能把滑块的直线运动和下方摇杆、摆臂的摆动动作衔接起来，常见于小型手动压力机的进给滑块、包装设备的推料机构、工装夹具的斜向锁紧组件里——当动力端是偏心轮或者摆杆驱动时，这个双耳环板直接作为传动链的铰接点，不需要在滑块底部额外焊接铰支座，一体加工的结构完全避免了焊接变形带来的销孔同轴度偏差。

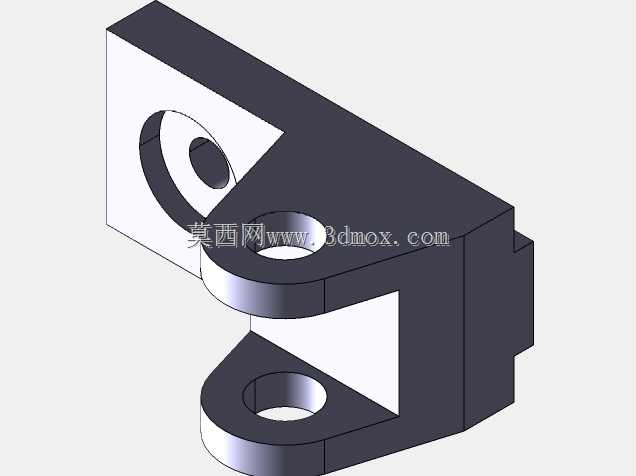

　　建模过程中首先要把上部方块的导向孔同轴度约束放在首位，两级沉孔的同轴度需要控制在0.02mm以内，否则压入直线轴承后会出现轴系卡滞；下部两个耳板的销孔同轴度同样需要严格约束，两个孔的轴线要和上部导向孔的轴线保持空间垂直，偏差过大会导致连杆传动时出现别劲、磨损加快的问题。弯板和方块衔接的拐角处做了自然的圆弧过渡，避免直角位置在往复承受传动拉力时出现应力集中，耳板外圆的R30圆弧和销孔φ30形成均匀的壁厚，最薄处的实体厚度也能满足常规碳钢构件的强度要求，不会在铰接受拉时出现耳板张开变形。

　　整个构件的安装边界不需要额外预留过多外围空间，上部方块的侧面到耳板最外端的总伸出量可以直接在布局阶段校核，和周边设备护板、相邻工位零件的安全间隙控制在5mm以上即可，方块顶面的安装孔可以根据实际搭载零件的需求改成螺纹孔或者光孔穿螺栓，弯板部分的两个销孔可以配套标准铜套来降低铰接磨损，维护时只需要更换铜套和上部的直线轴承，基体本身可以长期使用。这类一体式滑块在轻工装配、小型机床进给、手动工装的场景里，相比拼接式结构零件数量更少，装配环节不需要调整多件之间的位置度，整体刚性更能承受中等频次的往复传动载荷。
