机用虎钳固定钳身本体结构造型

　　虎钳本体是机用平口虎钳中承担基础支承、导向和夹持反力传递的核心铸件，常见于铣床、钻床、磨床、加工中心以及钳工装配工位。它不是独立完成动作的零件，而是把活动钳口、丝杠、螺母、压板、定位块和工作台连接成稳定夹持系统的基体。实际使用时，工件被放置在钳口之间，丝杠驱动活动钳身沿本体导轨移动，夹紧力最终通过固定钳口、导轨面和底部安装结构传递到机床工作台上，因此本体的刚性、导轨直线度和各安装面的位置精度直接影响装夹可靠性。

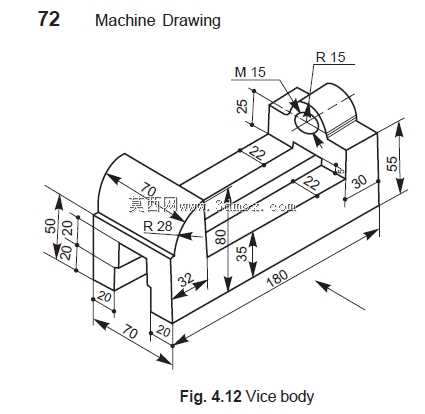

　　从结构布置看，该本体采用长槽式床身形态，整体长度方向为主要承载方向。底部和两侧形成稳定支承，中部开出容纳活动钳身的导向槽，槽壁兼作滑动导轨；一端设置较高的固定钳口座，用于安装固定钳口板并承受夹紧反力，另一端保留丝杠支承和挡块相关结构。上部两处半圆轴座区域分别承担铰接、支承或限位作用，图中R15圆弧与M15螺纹特征表明该处需要通过螺纹件完成销轴、压块或相关附件的装配。固定端R28大圆弧用于过渡钳口座与长床身，避免高应力区出现尖锐转角，同时改善铸件成型和切削加工后的应力分布。

　　尺寸边界方面，本体总长约180，总宽方向约70，固定钳口端高度约55。导轨槽内部宽度方向尺寸约80，槽底到上部关键面的高度约35，端部壁厚与立壁厚度通过20、22、25、30、32等尺寸控制。固定钳口处的受力壁面较厚，靠近丝杠支承端则通过圆弧、凸台和加强轮廓提高局部刚度。建模时不能只按外观拉伸成型，需要把导轨槽、钳口安装面、螺纹孔、圆弧凸台、端部台阶、底面定位面和各倒角过渡一并建出，因为这些特征都会影响后续装配干涉检查、工程图尺寸标注以及数控加工工艺安排。

　　设计思路上，钳身本体优先保证三条功能链：其一是夹紧力传递链，固定钳口面要与导轨运动方向保持垂直，使工件受压后不产生明显翘起或侧向偏移；其二是活动钳身导向链，两导轨面需要平行且具有足够接触长度，槽宽与活动钳身滑块之间保留合理配合间隙，间隙过小会导致滑动阻滞，间隙过大则会降低夹持重复精度；其三是机床安装链，底面应具备平整支承区域，必要时通过定位键槽、压板台阶或螺栓孔与工作台T形槽配合，使虎钳在切削振动下保持位置稳定。

　　在机加工场景中，这类本体通常先经铸造获得近似外形，再通过时效处理释放内应力，然后进行铣削、刨削或磨削加工。导轨面和固定钳口安装面属于关键工作面，粗加工后应安排半精加工和精加工，避免一次切除大量材料造成变形。螺纹孔不宜直接布置在单薄壁板上，M15附近的凸台正是为了增加螺纹啮合长度和局部承压面积。R15、R28等圆弧除满足结构外形外，也能降低铸件冷却时的缩裂风险，并减少热处理和加载过程中的应力集中。

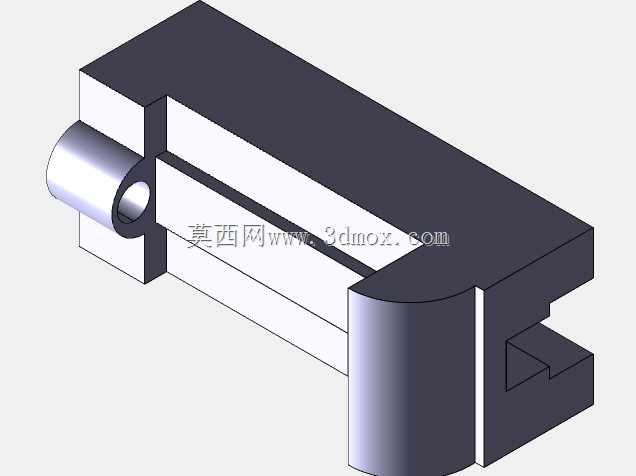

　　三维建模时，可先按总长、总宽、总高建立主体块，再切除中部导向槽和端部开口；固定钳口端通过凸台加高，半圆座采用旋转或拉伸加圆角方式生成；导轨内壁、底面和钳口安装面应保留明确的平面特征，便于后续生成配合尺寸。螺纹部位可按真实螺纹或简化符号表达，但在装配模型中必须保证孔位、轴线和凸台尺寸与销轴或紧固件一致。对于需要出工程图的模型，还应把铸造圆角、加工面余量区、安装基准和关键中心线分层表达，避免把非加工曲面与精密配合面混为同一特征。

　　该零件虽然结构不算复杂，但对几何基准的要求较高。导轨槽决定活动钳身运动精度，固定钳口面决定夹持垂直度，底部支承面决定安装稳定性，端部螺纹与圆弧座则关系到附件装配。把这些功能区域在模型中清晰还原，才能用于夹具装配校核、加工工艺分析、教学测绘以及通用机加工工装设计参考。
