带腰型孔双螺纹安装座机加工结构件

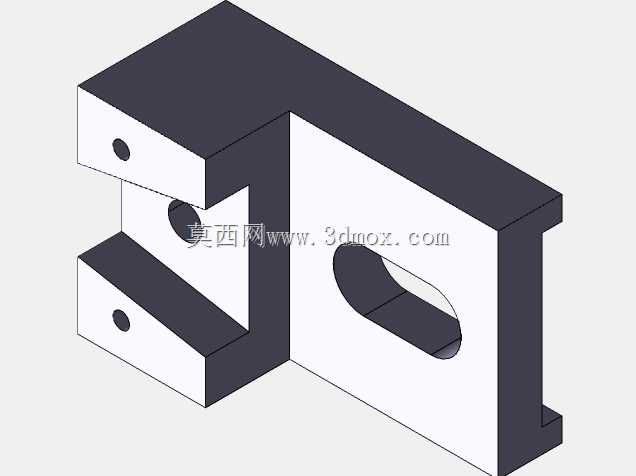

　　这款结构件属于小型设备安装定位类支撑构件，在通讯设备周边辅件、小型检测工装台架、桌面型组装工位的定位模块中都能见到这类结构的应用，主要承担上部功能组件的承载、定位以及和下部基座的连接固定作用，很多需要微调安装位置的小型功能模块都会采用这类带腰型孔的安装底座设计，避免加工误差带来的装配错位问题。从结构设计逻辑来看，整个构件采用一体化铣削成型思路，下部是整块的矩形承载底板，底板上开设的长圆形腰型孔长度18mm，这个孔的设计核心是给安装固定留出调节余量，当底板和下部基座连接时，不需要螺栓孔位完全对齐，顺着腰型孔长度方向可以微调整个构件的安装位置，抵消基座加工或者装配时的位置偏差，降低配合面的加工精度要求，减少现场装配的修配工作量。

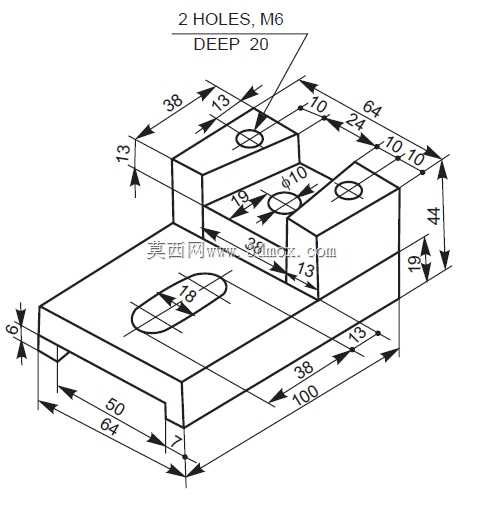

　　底板的总长度尺寸为100mm，宽度方向总尺寸64mm，底板自身厚度6mm，这个厚度尺寸经过受力校核，在承载上部两个凸台的静载荷以及常规设备运行的小幅振动时，不会出现底板翘曲变形的问题，底板边缘预留的7mm侧边余量，既可以避免铣削加工时边缘崩边，也能给装配时的对位靠销留出贴合面。上部的两个凸台结构呈对称错位布置，单个凸台的高度尺寸为44mm，凸台和底板衔接处做了13mm的过渡贴合面，没有采用直角直连的结构，而是留了贴合过渡区，减少铣削加工时的应力集中，也避免直角处积屑影响装配贴合度。两个凸台顶面各开设一个M6螺纹孔，螺纹孔深度20mm，这个深度足够匹配常规的M6内六角螺栓，连接上部的小型功能模块时，螺栓啮合长度满足8.

　　8级螺栓的锁紧受力要求，不会出现滑牙或者连接强度不足的问题，两个螺纹孔的中心距尺寸为24mm，这个孔距是匹配市面上多数小型通讯转接模块、传感器安装支架的标准孔距，不需要额外做转接板就能直接安装。两个凸台之间的凹槽区域开设了一个直径10mm的通孔，这个通孔主要用于穿设线缆或者定位销，当上部安装的模块需要走线时，线缆可以直接从这个通孔穿过到底板下方，不需要在构件外侧额外布置走线槽，让整体装配结构更紧凑，通孔周边的36mm、19mm尺寸标注，是为了保证孔位和两侧凸台的壁厚足够，避免钻孔时钻穿凸台侧壁，保证凸台的结构强度。从安装边界来看，整个构件的最大外轮廓尺寸控制在长100mm、宽64mm、总高50mm以内，属于小型安装构件，

　　不需要占用太大的安装空间，底板上的腰型孔中心距底板侧边的尺寸分别为38mm和13mm，这个位置设计让螺栓锁紧时的受力点分布更均匀，不会出现单侧受力导致的构件倾斜。在实际加工过程中，这类构件一般采用6061铝合金或者Q235钢作为毛坯，先通过铣床铣出整体外形，再分别钻螺纹底孔攻丝、钻中间通孔、铣腰型孔，所有尺寸的公差控制在自由公差IT12级即可满足使用要求，不需要过高的加工精度，适合批量加工生产。在装配使用时，先将下部基座的对应位置预装螺栓，把构件的腰型孔对准螺栓套入，调整好构件的前后左右位置后再锁紧螺栓，之后再把上部功能模块通过两个M6螺纹孔固定在凸台上，中间的通孔可以根据使用需求穿设线缆或者插入定位销，限制上部模块的转动自由度，整个结构没有冗余的设计，每一处尺寸和结构都对应实际装配和使用的需求，没有多余的装饰性结构，完全是从功能实现角度出发的实用型机械构件，在小型自动化设备的周边辅件、通讯基站的内部安装支架、实验室小型测试工装的搭建中都有很高的复用性，很多刚接触结构设计的工程师也会把这类构件作为基础建模练习案例，掌握拉伸、切除、孔特征的建模逻辑，同时理解机械设计中安装余量、应力规避、受力均匀性这些基础设计原则。
