带斜撑油孔的铰接支座机械零件

　　这个零件属于小型铰接支撑类构件，常见于轻工设备、工装夹具、传送机构或手动操作机构中，用来把上方摆动或转动部件连接到固定基座上。它不是单纯的平板支架，而是由底板、立板、斜向加强肋和顶部铰接筒组合而成，整体受力路径比较明确：上方销轴或转轴传来的载荷先进入顶部圆筒，再通过后侧立板和前侧斜撑传递到底板，最后由底板上的紧固件分散到安装面。

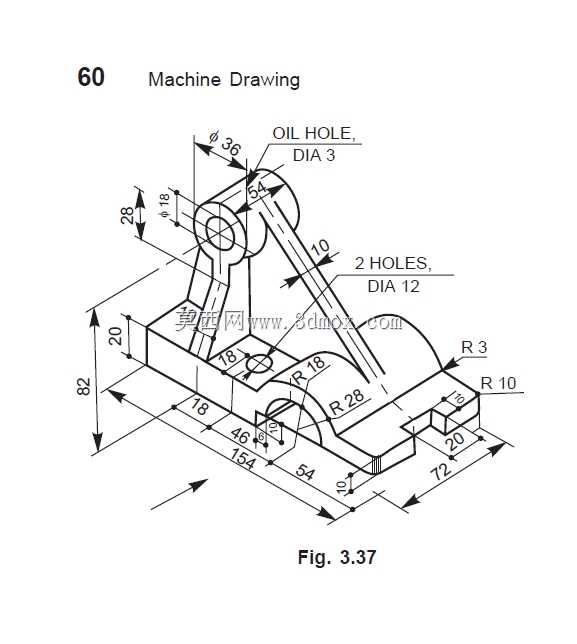

　　从结构布置看，底板承担安装基准作用。图中底板总长方向标注为154，端部相关尺寸包括72、54、46和18，宽度方向有20等边界尺寸，说明底座并非规则矩形，而是带有台阶、缺口和圆弧过渡的异形安装板。底板右端保留了较窄的凸台结构，端部圆角为R10，局部还有R3小圆弧；中部和左侧通过R18、R28等圆弧形成让位轮廓。这些圆弧不是单纯的外观处理，在实际结构中可以降低板边应力集中，同时避开相邻零件、焊缝或螺栓操作空间。

　　顶部铰接部位是该零件的功能核心。圆筒外径标注为φ36，内孔相关尺寸为φ18，孔轴线到底板安装面的高度方向由82、20、28等尺寸共同约束。圆筒上方设有油孔，图中标注为OIL HOLE，孔径DIA3，说明该铰接位置需要定期润滑。油孔直接打通至铰接孔区域，可在销轴转动时向摩擦面输送润滑油，减少衬套、销轴或孔壁的磨损。对于低速摆动机构，这种小油孔结构简单可靠，维护时只需从外部点注润滑油即可。

　　斜撑是设计中很关键的加强特征。它从底板中部附近延伸至顶部圆筒侧下方，把悬臂状态的铰接筒与底座连成三角承力结构。斜撑上标注有两个孔，DIA12，孔间距方向尺寸为10。这两个孔既可作为减重孔，也可作为穿装、定位或附件连接孔使用。由于斜撑承受拉压复合载荷，孔边位置不能过于靠近根部，建模时应保留足够壁厚，并在孔周与板壁交接处做连续过渡，避免受冲击时出现裂纹源。

　　立板与圆筒、底板之间采用了多处圆弧连接。图纸中R18、R28等半径主要分布在底板与立壁、斜肋交汇处，这类圆角在铸件或焊接件中都很重要。若按铸件思路理解，圆角有利于金属液流动和冷却收缩；若按焊接件或铣削件理解，圆角则能减少截面突变带来的应力集中。实际三维建模时，不能只把这些半径当作造型特征，应结合加工方式保留合理的拔模斜度、壁厚均匀性或焊道空间。

　　底板上的安装边界需要特别注意。底座下方和侧面的多个尺寸决定了零件在整机中的占位：总长约154，右端凸台与中部圆弧槽位相邻，底板厚度方向标注为9，说明底板具有一定刚性，但并不厚重。选用螺栓固定时，应结合底板孔位和凸台宽度校核压接面积；如果安装面存在振动，还需在底板下方增加垫片或止动结构。底板前端20尺寸对应的凸台宽度较窄，布置紧固件时要保证扳手空间，不能只按投影轮廓判断可装配性。

　　从运动关系看，顶部φ18孔适合穿入销轴、短轴或衬套，外部φ36圆筒提供足够的支承宽度和接触面积。若配合连杆、摇臂或杠杆使用，该支座可作为固定铰点；若安装在滑块或移动工作台上，则可作为随动铰接座。油孔位于圆筒上方，维护人员容易识别，但在布置周边管路时不能让油嘴被其他构件遮挡，否则后期润滑会变得困难。

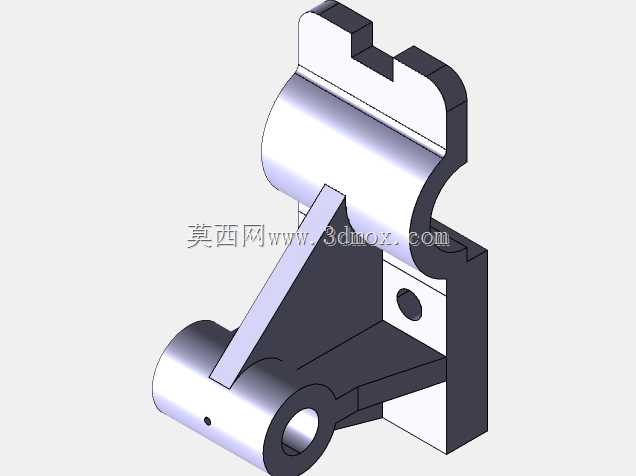

　　建模时可先按底板轮廓建立基面，把154、72、54、46、18等长度尺寸定位到草图中，再拉伸底板厚度9。随后建立顶部圆筒轴线，按82的总高和20、28的局部高差确定中心位置，生成φ36外圆和φ18内孔。立板和斜撑不必单独追求复杂曲面，重点是保证与圆筒、底板相交处壁厚一致，并用R18、R28等圆角完成过渡。两个φ12孔应在斜撑面上按孔距10定位，端部R10和R3则用于处理底座外轮廓。

　　在工程应用中，这类支座通常承受垂直压力、侧向弯矩和周期性摆动载荷。斜撑能明显降低顶部圆筒相对底板的倾覆趋势，但如果载荷方向主要垂直于立板平面，还需检查立板侧向稳定性。必要时可在圆筒后侧增加衬套宽度，或在底板与立板交接处加大圆角。整体结构紧凑，尺寸链清晰，既适合作为机械基础课程中的读图建模案例，也可作为小型铰接机构设计时的参考结构。
