L型支座叉耳连接机械构件

　　该构件属于典型的L型组合式机械连接支座，在自动化输送线、工装夹具、小型专用设备的铰接支撑点位中十分常见，一端为带通孔的立式圆柱铰接座，另一端为带开槽叉耳的卧式安装底板，可同时完成径向销轴铰接与平面螺栓固定两类装配需求，在设备中承担载荷传递、运动限位、部件支撑的核心作用。

　　从实际工况使用逻辑来看，这类零件多用于需要小范围角度摆动的连接场景：立式圆柱段的轴向通孔用于穿装铰接销轴，可对接摆杆、连杆、浮动压头类运动部件，允许配合件绕销轴轴线完成小幅回转；卧式底板上的开槽叉耳结构则用于卡装配套连接件，通过横向销轴完成锁止，底板平面可直接贴合设备安装基面，依靠基面承载抵消工作过程中产生的倾覆力矩，避免铰接点位受载后出现偏摆松动。

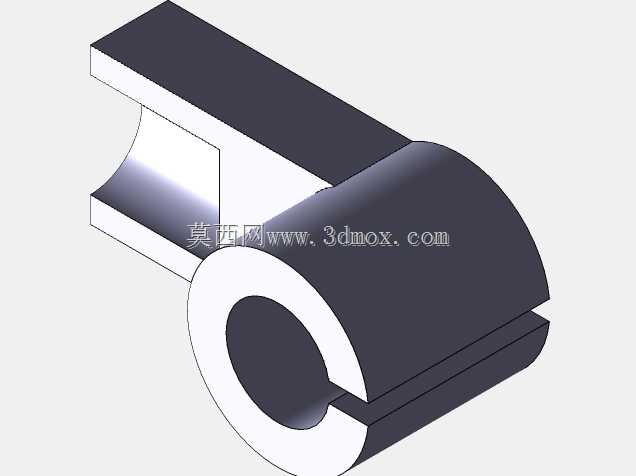

　　结构设计上充分兼顾了加工工艺性与装配容错空间：整体为一体式铣削成型结构，无拼接焊缝，刚性表现优异。立式圆柱总高56mm，外径φ56mm，中心铰接通孔直径φ32mm，孔壁预留了足够的壁厚，既可以直接穿装销轴配合，也可根据使用需求压装铜套、直线轴承类衬套，降低铰接转动过程中的磨损速率；圆柱侧方与立板衔接位置做了直角加强过渡，立板厚度8mm，从底板顶面一直延伸至圆柱顶端，将圆柱受载的径向力直接传导至底部安装板，避免圆柱根部出现应力集中断裂。卧式底板总长90mm，宽度方向总尺寸56mm，底板本体厚度8mm，底板左端的凸台高度24mm，凸台长度40mm，凸台中心加工有直径φ32的半圆弧开槽，开槽两侧预留6mm宽的卡边，叉耳位置的总厚度32mm，开槽宽度8mm，该开槽既可以作为装配时的导向卡口，也可穿装锁紧螺钉完成铰接销轴的轴向锁止，防止销轴在设备运行过程中出现轴向窜动。底板上标注的90mm总长、40mm凸台定位尺寸、24mm凸台高度均为安装边界的核心管控尺寸，在整机布局时需要预留对应长度的安装空间，底板底面为全平面加工，无需额外加工沉位即可直接贴装在型材基面、焊接机架台面或者工装基板上。

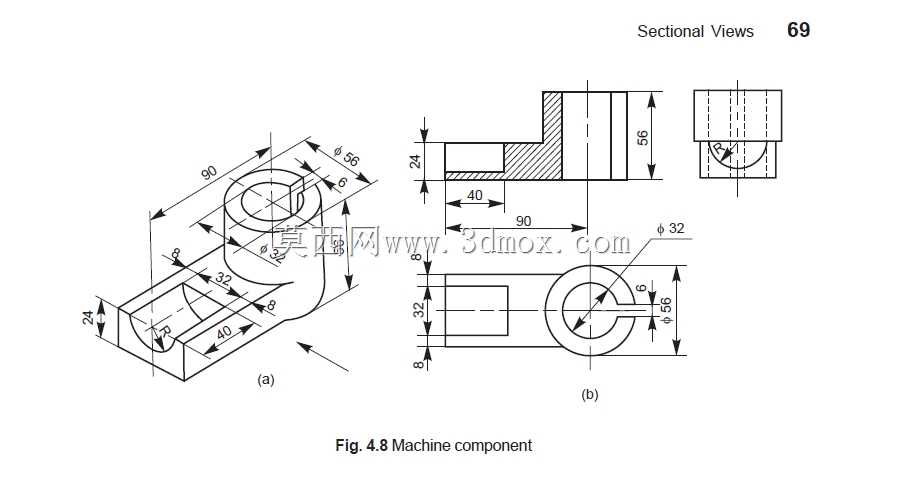

　　工程制图层面同时给出了轴测立体示意与全剖视视图，剖视方向沿零件对称中心切开，可清晰展示内部通孔的贯通关系、立板与底板的衔接壁厚、各段实体的材料分布，建模时可先绘制底板二维轮廓拉伸生成基础基体，再叠加立式圆柱与侧立加强板，最后切除中心通孔、叉耳开槽与各部位倒角，所有尺寸均直接从工程视图提取，建模完成后可直接校验各孔位的同轴度、底板与圆柱轴线的垂直度，后续出工程图时可直接沿用剖视表达方案，清晰展示内部结构，减少车间加工时的识图歧义。零件所有棱边均预留了工艺倒角，去除锐边的同时也避免热处理或者受力过程中出现边缘应力开裂，整体结构紧凑，没有多余的冗余材料，在保证支撑刚性的前提下尽可能控制了零件自重，适合小载荷高频摆动的工装连接场景使用。
