叉形铰接支座三维结构设计

　　该叉形铰接支座属于机械传动系统里典型的中间连接承载构件，在各类工装夹具、轻工输送设备、小型专用机床以及手动操作机构中都有广泛应用，核心作用是实现两个正交方向轴系的铰接支撑，同时承担径向载荷与轴向限位，把转动副的约束和基座的固定连接整合在同一个实体零件上，省去了分体装配带来的配合间隙累积问题。

　　从实际装机场景来看，这类叉件常作为操作手柄的回转基座、连杆机构的中间铰点或者小型锁紧机构的支撑座使用：下部横向贯通的圆孔用于穿装铰接销轴，和配套的摆杆、摇臂形成转动副，上部同轴的阶梯凸台内孔则用于安装竖置的转轴、锁紧螺套或者定位轴，两个方向的孔系轴线空间垂直，能够同时满足两个正交平面内的运动约束。零件底部的方块基体两侧预留了平直安装面，实际装配时可以直接贴合在设备墙板、支座立板或者工装基板上，不需要额外加工适配垫块，基体两侧伸出的耳部和下方半圆避让槽形成了叉口空间，摆杆在铰点处摆动时不会和基体发生运动干涉，预留的摆动间隙可以覆盖常用摆角范围，避免运动过程中出现磕碰卡滞。

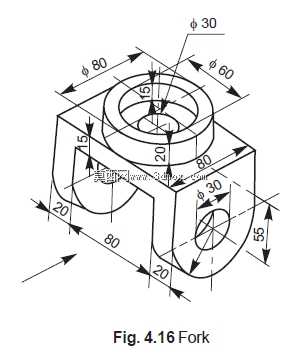

　　结构设计上采用了方块基体加同轴凸台的组合构型，整体外轮廓长宽方向的安装边界为80mm，基体总高度方向尺寸55mm，所有外形尺寸都从装配约束需求反向推导：上部凸台的外圆直径设置为80mm，和下方方块基体的顶面完全贴合，凸台根部和基体交接处保留了实体加强区域，没有做减薄处理，因为铰接销轴传递的交变载荷会在凸台根部形成弯曲应力集中，保留足够的壁厚可以避免长期受载后出现根部裂纹。凸台顶端的内孔阶梯分为三层，最顶端内孔直径30mm，往下的台阶孔直径60mm，阶梯端面可以作为轴套的轴向定位面，压入的铜套或者滚动轴承可以直接抵在台阶面上，不需要额外加装轴用挡圈，简化了装配工序；凸台中心的底孔深度20mm，既可以容纳转轴的端部伸入，也能作为储油空间留存润滑脂，降低转动面的磨损速率。

　　下部横向铰接孔的直径为30mm，孔的轴线距离基体底面的高度为15mm，孔两端直接贯通叉口的两个侧壁，销轴穿入后两端可以用开口销或者轴端挡圈锁止，叉口两侧壁的厚度各为20mm，这个厚度是按照销轴的剪切强度匹配设计的：当铰点承受额定径向载荷时，两侧壁的孔壁挤压应力远低于铸铁或者型钢的许用挤压应力，不会出现孔口拉长变形的问题。基体下方开出的半圆柱形避让槽半径和铰接孔的位置匹配，摆杆绕销轴转动时，摆杆的杆身可以进入避让槽内，把整个铰点的结构高度压缩到最小，减少机构的整体占用空间。

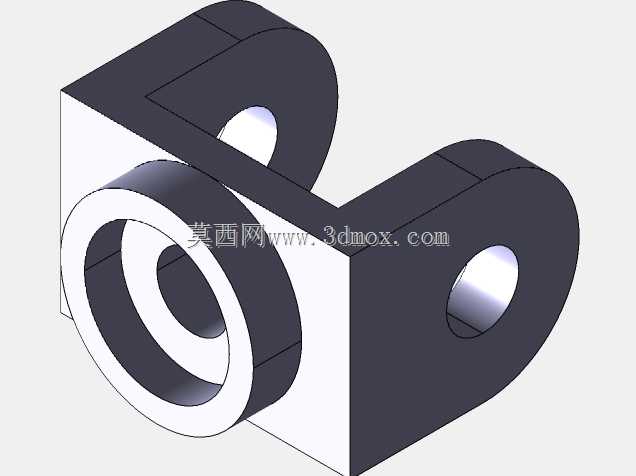

　　建模过程中所有尺寸都完全关联工程图的标注基准，先以基体底面为安装基准拉伸出方块主体，再在顶面同轴叠加圆柱凸台，之后分别创建两个正交方向的孔系特征，最后切出下方的避让槽和叉口空间。所有孔的端面、凸台端面都和安装基准保持平行或者垂直，形位公差可以直接在工程图中标注同轴度、垂直度要求，后续加工时一次装夹就可以完成顶面凸台和上端内孔的车削，翻转工件后可以镗削横向铰接孔，工艺性良好，不需要特殊的定制刀具，普通铣削、车削设备即可完成全部加工。零件的壁厚过渡均匀，凸台和基体交接处没有尖锐内角，铸造或者铣削加工时都不会出现应力集中导致的开裂问题，日常维护时只需定期向两个转动孔内补充润滑脂，即可长期保证铰接转动的平顺性。
